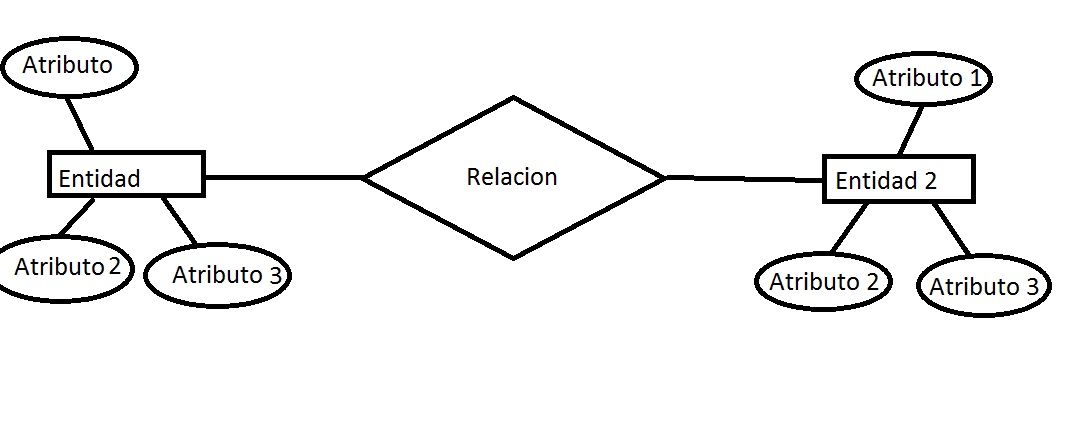

Conversión entidad Relación al Modelo Relacional

1.2 cracteristicas de los atributos

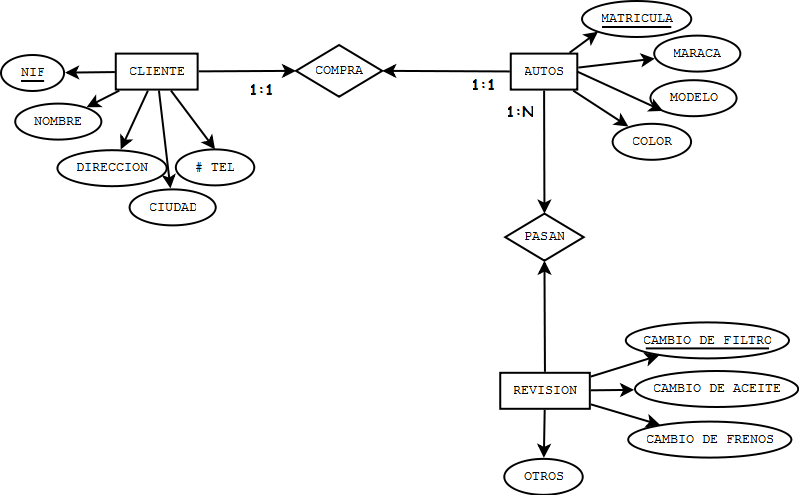

Para cardinalidad de 1 a 1 tenemos: Cada identidad corresponde a una tabla. Cada atributo corresponde a una cambio dentro de una tabla. Se crea un atributo en una de las tablas que corresponden ala llave primaria de la otra, lo que origina una llave foránea.

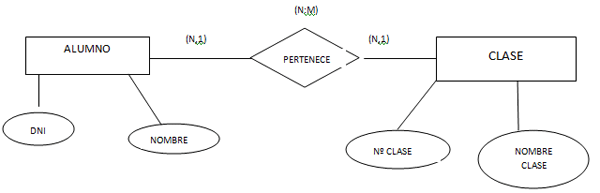

conversión del diagrama E/R de muchos a muchos

A una tabla corresponde a una entidad. A cada atributo corresponde una columna Se crea una tercera tabla cuyo nombre es el nombre de la relación y cuyos atributos corresponden alas llaves de las dos tablas.

1.3 Caracteristicas en los registros

La integridad de una base de datos es la corrección y exactitud de la información contenida. Ademas de conservar la seguridad en un sistema de base de datos que permite el acceso a múltiples usuarios en tiempos paralelos.Pueden modificarse datos existentes tomando un valor incorrecto, como por ejemplo si se reasigna un vendedor a una oficina no existente. Los cambios en la base de datos pueden perderse debido a un error del sistema o a un fallo en el suministro de energía. Los cambios pueden ser aplicados parcialmente, como por ejemplo si se añade un pedido de un producto sin ajustar la cantidad disponible para vender.

Tipos de restricciones de integridad Datos Requeridos: establece que una columna tenga un valor no NULL. Se define efectuando la declaración de una columna es NOT NULL cuando la tabla que contiene las columnas se crea por primera vez, como parte de la sentencia CREATE TABLE. Chequeo de Validez: cuando se crea una tabla cada columna tiene un tipo de datos y el DBMS asegura que solamente los datos del tipo especificado sean ingresados en la tabla. Integridad de entidad: establece que la clave primaria de una tabla debe tener un valor único para cada fila de la tabla; si no, la base de datos perderá su integridad. Se especifica en la sentencia CREATE TABLE. El DBMS comprueba automáticamente la unicidad del valor de la clave primaria con cada sentencia INSERT Y UPDATE. Un intento de insertar o actualizar una fila con un valor de la clave primaria ya existente fallará. Integridad referencial: asegura la integridad entre las llaves foráneas y primarias (relaciones padre/hijo). Existen cuatro actualizaciones de la base de datos que pueden corromper la integridad referencial: La inserción de una fila hijo se produce cuando no coincide la llave foránea con la llave primaria del padre. La actualización en la llave foránea de la fila hijo, donde se produce una actualización en la clave ajena de la fila hijo con una sentencia UPDATE y la misma no coincide con ninguna llave primaria. La supresión de una fila padre, con la que, si una fila padre -que tiene uno o más hijos- se suprime, las filas hijos quedarán huérfanas. La actualización de la clave primaria de una fila padre, donde si en una fila padre, que tiene uno o más hijos se actualiza su llave primaria, las filas hijos quedarán huérfanas.

1.4 Diseño de archivos

Las restricciones de integridad de usuario: son condiciones especificas de una base de datos concreta; son las que se deben cumplir en una base de datos articular con unos usuarios concretos pero que no son necesariamente relevantes en otra base de datos. Las reglas de integridad de modelo: son condiciones propias de un modelo de datos, y se deben cumplir en base de datos que siga dicho modelo. Los SGBD: Deben proporcionar la forma de definir las restricciones de integridad de usuario de una base de datos y una vez definida, debe velar por su cumplimiento

Reglas de Integridad

Regla de integridad de unicidad de la clave primaria La regla de integridad de unicidad está relacionada con la definición de clave primaria que establece que toda clave primaria que se elija para una relación no debe tener valores repetidos por lo que el conjunto de atributos CP es la clave primaria de una relación R, entonces la extensión de R no puede tener en ningún momento dos tuplas con la misma combinación de valores para los atributos de CP. Regla de integridad de entidad de la clave primaria La regla de integridad de entidad de la clave primaria dispone que los atributos de la clave primaria de una relación no pueden tener valores nulos. Esta regla es necesaria para que los valores de las claves primarias puedan identificar las tuplas individuales de las relaciones. Si las claves primarias tuviesen valores nulos, es posible que algunas tuplas no se pudieran distinguir. Un SGBD relacional tendrá que garantizar el cumplimiento de esta regla de integridad en todas las inserciones y en todas las modificaciones que afecten a atributos que pertenecen a la clave primaria de la relación. Regla de integridad referencial La regla de integridad referencial está relacionada con el concepto de clave foránea, lo que determina que todos los valores que toma una clave foránea deben ser valores nulos o valores que existen en la clave primaria que referencia. La necesidad de esta regla es debido a que las claves foráneas tienen por objetivo establecer una conexión con la clave primaria que referencian. Si un valor de una clave foránea no estuviese presente. Restricción La restricción en caso de borrado, consiste en no permitir borrar una tupla si tiene una clave primaria referenciada por alguna clave foránea y la restricción en caso de modificación consiste en no permitir modificar ningún atributo de la clave primaria de una tupla si tiene una clave primaria referenciada por alguna clave foránea. Actualización en cascada La actualización en cascada consiste en permitir la operación de actualización de la tupla, y en efectuar operaciones compensatorias que propaguen en cascada la actualización a las tuplas que la referenciaban; se actúa de este modo para mantener la integridad referencial. La actualización en cascada en caso de borrado consiste en permitir el borrado de una tupla t que tiene una clave primaria referenciada, y borrar también todas las tuplas que referencian t y la actualización en cascada en caso de modificación consiste en permitir la modificación de atributos de la clave primaria de una tupla t que tiene una clave primaria referenciada, y modificar del mismo modo todas las tuplas que referencian t. Anulación La anulación consiste en permitir la operación de actualización de la tupla y en efectuar operaciones compensatorias que pongan valores nulos a los atributos de la clave foránea de las tuplas que la referencian; esta acción se lleva a cabo para mantener la integridad referencial. Los SGBD relacionales permiten establecer que un determinado atributo de una relación no admite valores nulos, sólo se puede aplicar la política de anulación si los atributos de la clave foránea sí los admiten. Más concretamente, la anulación en caso de borrado consiste en permitir el borrado de una tupla t que tiene una clave referenciada y, además, modificar todas las tuplas que referencian t, de modo que los atributos de la clave foránea correspondiente tomen valores nulos y la anulación en caso de modificación consiste en permitir la modificación de atributos de la clave primaria de una tupla t que tiene una clave referenciada y, además, modificar todas las tuplas que referencian t, de modo que los atributos de la clave foránea correspondiente tomen valores nulos. Regla de integridad de dominio La regla de integridad de dominio está relacionada con la noción de dominio. Esta regla establece dos condiciones. La primera condición consiste en que un valor no nulo de un atributo Ai debe pertenecer al dominio del atributo Ai; es decir, debe pertenecer a dominio(Ai). Esta condición implica que todos los valores no nulos que contiene la base de datos para un determinado atributo deben ser del dominio declarado para dicho atributo. La segunda condición sirve para establecer que los operadores que pueden aplicarse sobre los valores dependen de los dominios de estos valores; es decir, un operador determinado sólo se puede aplicar sobre valores que tengan dominios que le sean adecuados.
