Listado 1 de actividades Física 3ro medio Lycée Charles de Gaulle

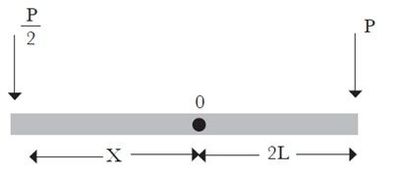

La puerta giratoria de un edificio en cierto instante queda detenida debido a la acción de las fuerzas que indica la figura. ¿A qué distancia se aplicó la carga P/2?

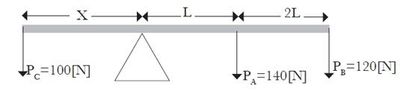

En un balancín tres niños: A, B y C se sitúan de tal manera que en cierto momento éste se equilibra horizontalmente debido a la acción de sus pesos ubicados a cierta distancia del eje de rotación. ¿Cuál es la distancia x a la que se encuentra el niño C?

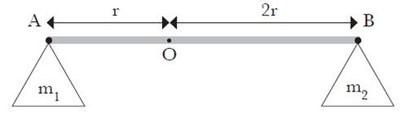

La figura muestra una barra rígida que puede girar en torno a: O, A y B, según se indique. La relación entre las masas es m1 = 3m2. Se considera positivo el sentido horario de rotación. El torque respecto al punto O es:

La figura muestra una barra rígida que puede girar en torno a: O, A y B, según se indique. La relación entre las masas es m1 = 3m2. Se considera positivo el sentido horario de rotación. El torque respecto al punto A es:

La figura muestra una barra rígida que puede girar en torno a: O, A y B, según se indique. La relación entre las masas es m1 = 3m2. Se considera positivo el sentido horario de rotación. El torque respecto al punto B es:

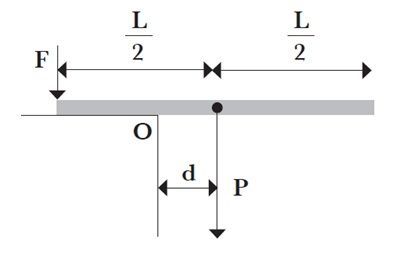

Una regla está apoyada sobre el borde una mesa, de tal manera que se equilibra horizontalmente debido a la fuerza F y a su peso P, como muestra la figura. ¿Cuál es la expresión que determina la distancia d respecto a O para mantener la regla en equilibrio?

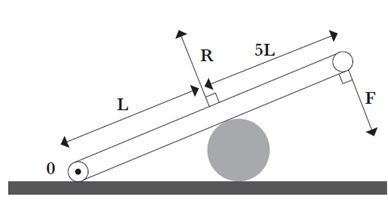

La palanca para moler nueces de la figura trabaja de tal forma que rota respecto al punto 0, fijo al plano horizontal. ¿Cuál es la resistencia R que presenta la nuez si la fuerza F aplicada en el extremo de la prensa es de 10 N ?

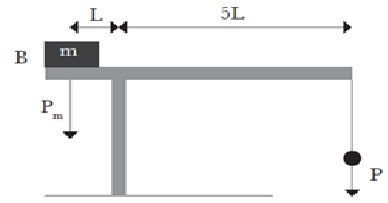

La grúa de la figura resiste un peso máximo P. De acuerdo a las dimensiones indicadas, el máximo contrapeso Pm , en función de P, que debe colocarse en el punto B para que la grúa permanezca en equilibrio debe ser:

Se aplica una Fuerza perpendicular F a una distancia R, produciendo un torque T. Si se triplica el radio R y la fuerza F disminuye a la mitad, entonces el nuevo torque es

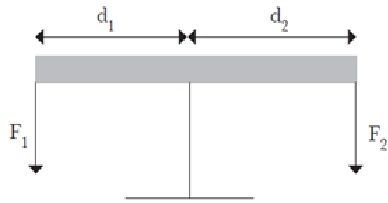

Se puede asegurar, que la barra de la figura está en equilibrio si:

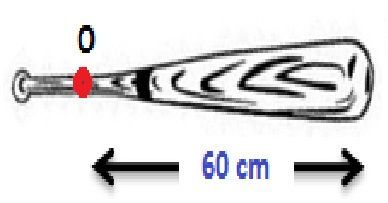

Un jugador de béisbol toma un bate de 1.5 kg con una mano en el punto O. El peso del bate actúa a lo largo de una recta de 60 cm a la derecha de O. De modo que la fuerza es [blank_start]14,7 N[blank_end] y el torque ejercido por el jugador sobre el bate alrededor del eje que pasa por O es [blank_start]8.82 Nm[blank_end]

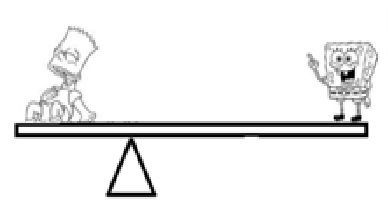

¿Cuál debe ser la masa del peluche de Bob Esponja para que el juguete de Bart Simpson no caiga? (sistema en equilibrio). Tome en cuenta que Bart pesa 30 N y está a 30 cm del centro, por su parte Bob Esponja está a 60 cm. La masa es [blank_start]1,53 kg[blank_end]

Si la Fuerza F2=3F1, y F1 está aplicada en el extremo izquierdo del balancín de longitud 2L y cuyo soporte se encuentra al medio de la barra ¿Dónde debemos aplicar F2 para que el balancín permanezca en equilibrio? Debemos aplicar en [blank_start]L/3[blank_end]

Se tiene a un niño en un extremo del balancín y en el otro extremo su peluche regalón. Si la masa del niño es de 30 kg y se encuentra a 50 cm del centro del balancín. Por otro lado su peluche está a 150 cm del centro del balancín ¿Cuál debería ser la masa del peluche para que el sistema esté en equilibrio? La masa debería ser [blank_start]10 kg[blank_end].

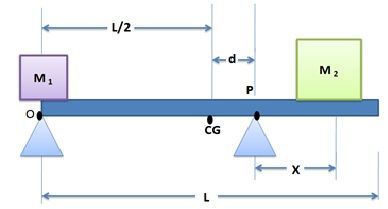

Una viga uniforme de longitud L= 7 m sostiene bloques con masas M1=2,5 kg y M2=9 kg en dos posiciones, como se ve en la figura. La viga se sustenta sobre dos apoyos puntuales. ¿Para qué valor de X (en metros) estará balanceada la viga en P tal que la fuerza de reacción en O es cero? La distancia entre el CG y el punto P es de 1 metro.

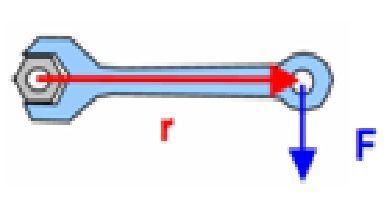

Se coloca una tuerca con una llave como se muestra en la figura. Si el brazo r es igual a 30 cm y el torque de apriete recomendado para la tuerca es de 30 Nm, ¿cuál debe ser el valor de la fuerza F aplicada?
