ELECTRONICA ANALOGICA unidades 1,2 y 3

Description

ELECTRÓNICA ANALÓGICA Quiz on ELECTRONICA ANALOGICA unidades 1,2 y 3, created by Bruno couñago Rodriguez on 27/08/2016.
Bruno couñago Rodriguez
Quiz by Bruno couñago Rodriguez, updated more than 1 year ago
Bruno couñago Rodriguez
Created by Bruno couñago Rodriguez over 8 years ago
168
0
4

Resource summary

Question 1

Question
Un transistor bipolar está constituido por dos uniones NP polarizadas
Answer
  • Ambas directamente
  • Una inversamente y otra directamente
  • Ambas inversamente
  • Depende de si el transistor es NPN o PNP

Question 2

Question
Un opto acoplador es un dispositivo formado por:
Answer
  • Un diodo led y un fotodiodo
  • Un diodo led y una PTC
  • Ocho diodos conectados entre sí en cátodo común
  • Una conexión de fibra óptica

Question 3

Question
Una resistencia LDR
Answer
  • Disminuye su resistencia con la intensidad de la luz
  • Aumenta su resistencia con la intensidad de la luz
  • Disminuye su resistencia con la temperatura
  • Varía su resistencia según la tensión aplicada

Question 4

Question
¿Qué ocurre con la corriente de colector al aumentar la tensión de polarización directa Vbe aplicada entre la base y el emisor de un transistor?
Answer
  • La corriente de colector aumenta
  • La corriente de colector disminuye
  • El transistor se pone al corte
  • Las repuestas b y c son correctas

Question 5

Question
Para utilizar el transistor como conmutador, ¿Cómo deberá trabajar?
Answer
  • Como resistencia variable modificando su polarización
  • En corte y saturación
  • En clase A
  • Nunca puede actuar como conmutador

Question 6

Question
En un montaje en emisor común la señal de salida:
Answer
  • Está desfasada 90º con respecto a la entrada
  • Está desfasada 180º con respecto a la entrada
  • Está en fase con respecto a la entrada
  • El desfasaje depende del circuito de polarización

Question 7

Question
La función del tiristor es:
Answer
  • Rectificar la corriente alterna
  • Controlar la potencia de corriente alterna
  • Gobernar la potencia rectificada de corriente alterna
  • Rectificar y controlar la potencia de corriente alterna

Question 8

Question
¿Cuál es la diferencia entre un SCR y un Triac?
Answer
  • El SCR conduce en un sentido y el Triac en los dos
  • El SCR solo se emplea en corriente continua y el Triac en corriente alterna
  • El SCR una vez disparado conduce aunque haya desaparecido la tensión de disparo, y el Triac sólo conduce si está presente el disparo
  • Todas son verdaderas

Question 9

Question
Los transistores de efecto de campo son:
Answer
  • Dispositivos Bipolares
  • Dispositivos Unipolares
  • Tienen una gran impedancia de entrada
  • Todas las repuestas son correctas

Question 10

Question
Al polarizar inversamente una unión PN:
Answer
  • Los portadores mayoritarios son repelidos por los respectivos polos de la batería
  • Los portadores mayoritarios son atraídos por los respectivos polos de la batería
  • Los portadores minoritarios son repelidos por los respectivos polos de la batería
  • Ninguna de las anteriores

Question 11

Question
¿A que se llama covalencia de un átomo?
Answer
  • Al número de pares de electrones que comparte con otros átomos
  • Al número de orbitas que tiene
  • Al número de electrones que comparte con otros átomos
  • Al número de pares de electrones que tienen sus orbitas

Question 12

Question
Cuando dopamos con impurezas un cristal de germanio ¿Qué conseguimos?
Answer
  • Un conductor
  • Un aislante
  • Un semiconductor intríseco
  • Un semiconductor Extrínseco

Question 13

Question
Una unión N-P se dice que esta polarizada inversamente, cuando
Answer
  • Se le aplica un potencial negativo a la zona N y uno positivo a la zona P
  • Se le aplica uno negativo a las dos
  • Se le aplica un potencial negativo a la zona P y uno positivo a la zona N
  • Se le aplica el potencial de la batería

Question 14

Question
En un diodo semiconductor, si se aumenta la tensión de polarización directa
Answer
  • Su resistencia interna aumenta
  • Su resistencia interna disminuye
  • Su resistencia interna permanece constante
  • La intensidad que pasa por el diodo es menor

Question 15

Question
En el símbolo del diodo semiconductor, la flecha representa:
Answer
  • El paso de electrones
  • El cátodo
  • El ánodo
  • Sentido de la corriente electrónica

Question 16

Question
En el circuito de la figura ¿calcular la corriente por el diodo D1? (Diodo 1º Aproximación)
Image:
0cbc2d51-3fb1-4144-bac0-9cf1b3c8198b (image/jpeg)
Answer
  • 2 mA
  • 2,5 mA
  • 0, 714 mA
  • 6,02 mA

Question 17

Question
Calcular la tensión y la corriente por la resistencia R1 (Diodos 1º Aproximación)
Image:
536b755a-01cd-4b23-ae08-d695e2bb750f (image/jpeg)
Answer
  • 9 mA
  • 3 mA
  • 6 mA
  • 0 mA

Question 18

Question
Calcular la tensión en la resistencia y la caída de tensión entre ánodo y cátodo (Diodo 1º Aproximación)
Image:
77805942-2be7-445a-9a4a-a8392e8d0112 (image/jpeg)
Answer
  • VR = 6 v VD = 6 v
  • VR= 0 v VD = 6 v
  • VR= 6 v VD= 0 v
  • VR = 0 v VD= 0 v

Question 19

Question
Calcular la corriente y la caída de tensión en la resistencia R1 (Diodo 1º Aproximación)
Image:
efd737f8-17a2-42c9-a5db-c35d27736727 (image/jpeg)
Answer
  • 1 Amp, 1 v
  • 2 Amp, 2 v
  • 0,5 A, 500 v
  • Ninguna correcta

Question 20

Question

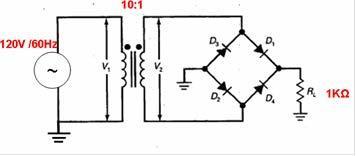

En el circuito de la figura, calcular la tensión media y la corriente en la carga (Diodos de Si, 2º Aproximación)
Image:
e09a5586-0e3f-4368-88c0-f1386df52303 (image/jpeg)
Answer
  • 20 v y 20 mA
  • 20v y 20 Amp
  • 10,3 v y 10,3 mA
  • 10,8 v y 10,8 mA

Question 21

Question
El circuito de la figura se encuentra en una habitacion oscura .Cual es la tension de salida?. Cuando se enciende la luz, el tiristor se dispara. .Cual es la tension de salida aproximada? .Cual es la corriente que circula por la resistencia de 100 Ohm?
Image:
4ea2753a-3d22-42d7-8b50-a48cd36d8c1f (image/png)
Answer
  • 0 v – 15 v – 0 Amp
  • 15 v – 0,7 v – 143 mA
  • 0,7 v – 15 v – 0,143 Amp
  • 0 v – 0,7 v – 143 mA

Question 22

Question

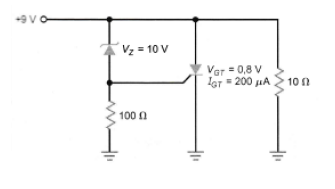

Calcule la tensión de alimentación que dispara el circuito protector de la carga de la figura
Image:
411c7f73-0a61-4e8a-ae6d-92010108dddd (image/png)
Answer
  • 9,8 v
  • 11,2 v
  • 10,8 v
  • 20 v

Question 23

Question
El SCR de la figura tiene los siguientes valores VGT = 1,0 v, IGT = 2 mA e IH = 12 mA. ¿Cuál es la tensión de salida cuando el SCR está bloqueado (estado off)? ¿Cuál es la tensión de entrada que dispara el SCR? Si Vcc disminuye hasta que el SCR se abre, ¿cuál es el valor de Vcc?
Image:
4f3c2958-e458-4170-af68-7d26483e1cb1 (image/png)
Answer
  • 12, Vin = 5.4 v, Vcc = 1.26 v
  • 12, Vin = 4 v, Vcc = 12 v
  • 12, Vin = 8 v, Vcc = 6 v
  • 12, Vin = 5 v, Vcc = 1 v

Question 24

Question
En el circuito de la figura cambie el valor de la resistencia de colector (3,6 K ohm) de modo que VCE =6,6 v
Image:
f3a1c15e-f582-47ae-a489-ff3da3a4c0bf (image/jpeg)
Answer
  • 6 K ohm
  • 2 K ohm
  • 3 K ohm
  • 3,6 K ohm

Question 25

Question
La resistencia R2 del circuito de la figura se fija en 4,6 K ohm. .Cual es la tension alterna en C? (Frecuencia 60 Hz)
Image:
1a0b2732-e660-4a96-a813-dae810721acf (image/png)
Answer
  • 180 v /_-45º
  • 36 v /_45º
  • 85 v /_-45º
  • 80 v /_ 45º
