Question 1

Question
Un número decimal de 4 cifras, ¿Cuántos bits se necesitan para representarlos en BCD?
Answer
  • 16
  • 12
  • 8
  • 4

Question 2

Question
¿Cuál es el máximo número de cuentas en octal con 3 dígitos?
Answer
  • 24
  • 512
  • 511
  • 777

Question 3

Question
Con 6 bits en binario ¿Cuántas cuentas se pueden hacer?
Answer
  • 63
  • 64
  • 128
  • 256

Question 4

Question
¿Para qué sirve en realidad el código de paridad?
Answer
  • Para representar caracteres alfanuméricos como los del teclado
  • Para realizar operaciones aritméticas
  • Para detectar errores en transmisiones
  • Para corregir errores

Question 5

Question
¿Qué es un bit?
Answer
  • Es una palabra de 8 dígitos
  • Es un digito del sistema binario
  • Es un digito del sistema hexadecimal
  • Es un digito del sistema octal

Question 6

Question
De acuerdo con los teoremas de DE MORGAN, ¿cuáles de las siguientes igualdades son correctas?
Answer

Question 7

Question
Un inversor:
Answer
  • Realiza la operación NOT
  • Cambia un nivel ALTO a un nivel BAJO
  • Cambia un nivel BAJO a un nivel ALTO
  • Todas las anteriores son correctas

Question 8

Question
La salida de una puerta OR se pone a nivel ALTO cuando
Answer
  • Cualquier entrada está a nivel ALTO
  • Todas las entradas están a nivel ALTO
  • Ninguna entrada está a nivel ALTO
  • a y b son correctas

Question 9

Question
La salida de una puerta AND se pone a nivel ALTO cuando:
Answer
  • Cualquier entrada está a nivel ALTO
  • Todas las entradas están a nivel ALTO
  • Ninguna entrada está a nivel ALTO
  • Las respuestas a y b son correctas

Question 10

Question
La figura representa una puerta:
Image:
abb1052f-e69f-40f4-807d-61cd723a8d2f (image/jpeg)
Answer
  • NAND
  • NOR
  • Exclusive NOR
  • Exclusive OR

Question 11

Question

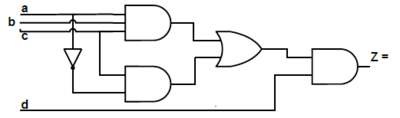

Calcular la función lógica Z de la figura.
Image:
ced04215-4a90-48d4-a5ac-7137b97610df (image/png)
Answer

Question 12

Question
¿Cuál de los siguientes números es el equivalente en octal de 1110100110 (2?
Answer
  • 1545
  • 1646
  • 1656
  • 1565

Question 13

Question
¿Cuál de los siguientes números es el equivalente en hexadecimal de 1110100110 (2?
Answer
  • 3B4
  • 3A6
  • 1656
  • D92

Question 14

Question
Convierta el numero 37 (10 a su equivalente Binario
Answer
  • 100101
  • 1101001
  • 100111
  • 0111001

Question 15

Question
Convierta el numero 37 (10 a su equivalente Octal
Answer
  • 48
  • 25
  • 45
  • 85

Question 16

Question
Convierta el numero 37 (10 a su equivalente Hexadecimal
Answer
  • 12
  • 22
  • 35
  • 25

Question 17

Question
Convierta el numero 37 (10 a su equivalente BCD
Answer
  • 11001000
  • 00110111
  • 10110
  • 01011001

Question 18

Question
Convierta el numero 37 (8 a su equivalente Binario
Answer
  • 11111
  • 010101
  • 101011
  • 100001

Question 19

Question
Convierta el numero 00110001 (BCD a su equivalente Binario
Answer
  • 11111
  • 2112
  • 01100
  • 10111

Question 20

Question
Convierta el número 1B (16 a su equivalente BCD
Answer
  • 100100111 (BCD
  • 00100111 (BCD
  • 00011011 (BCD
  • 11111000 (BCD

Question 21

Question
Convierta el numero 100011011011 (2 a su equivalente decimal
Answer
  • 2345
  • 2465
  • 2267
  • 2110

Question 22

Question
Simplificar algebraicamente la siguiente función
Image:
48f2e38f-6d24-4e21-a624-1ba62142ad6f (image/png)
Answer
  • A+B+C
  • B
  • AB
  • A+C

Question 23

Question
Simplificar algebraicamente la siguiente función
Image:
8b73e1d8-30f6-4986-acb6-a050236914ef (image/png)
Answer
  • 0
  • A
  • 1
  • A+C

Question 24

Question
Simplificar algebraicamente la siguiente función
Image:
821607f9-b02e-4ad4-a1b0-a1b899ed19f9 (image/png)
Answer
  • 0
  • A+1
  • 1
  • A

Question 25

Question
Simplificar algebraicamente la siguiente función
Image:
defa687b-f16e-4429-9e95-b839d2d7a3a5 (image/png)
Answer

Question 26

Question
Simplificar algebraicamente la siguiente función
Image:
8825ad4e-e83a-4463-9534-6c3a9f3289f9 (image/png)
Answer
  • 1
  • A
  • A+1
  • A+B+C

Question 27

Question
Simplificar algebraicamente la siguiente función
Image:
b10c1bea-c70e-4235-ae4e-40e02161a137 (image/png)
Answer
  • 1
  • A+B+1
  • A
  • B

Question 28

Question
Simplificar algebraicamente la siguiente función
Image:
91bc2e0d-d78b-48f6-a5b5-65729bd3f49c (image/png)
Answer
  • A + B + C
  • A + CB + AD
  • AC + AD + BC
  • AB + AC + BC

Question 29

Question
Sacar la función por Minterms de la siguiente tabla de verdad
Image:
38e1c165-9bc4-435f-ac0a-305482befe6e (image/png)
Answer

Question 30

Question
Simplificar por Karnaugh la función
Image:
abb34349-eb5d-4168-8b92-912c23894c00 (image/png)
Answer

Question 31

Question
Simplificar por un método gráfico la siguiente tabla de verdad
Image:
ace6b901-4fbd-4257-8811-80add74875bf (image/png)
Answer

Question 32

Question
Simplificar por un método grafico la siguiente función
Image:
ec35f9aa-0868-4c01-98f2-4775bbcadb44 (image/png)
Answer

Question 33

Question
Escriba el valor de la entrada “E”, para que la entrada y salida sea la siguiente en cada caso
Image:
45377664-b582-4995-8570-bac5851ac27b (image/png)
Answer
  • E= 1
  • E = 0
  • E = 0 ó 1
  • Ninguna es correcta
