#156. Identificar Secuencias de Diagramas de Red

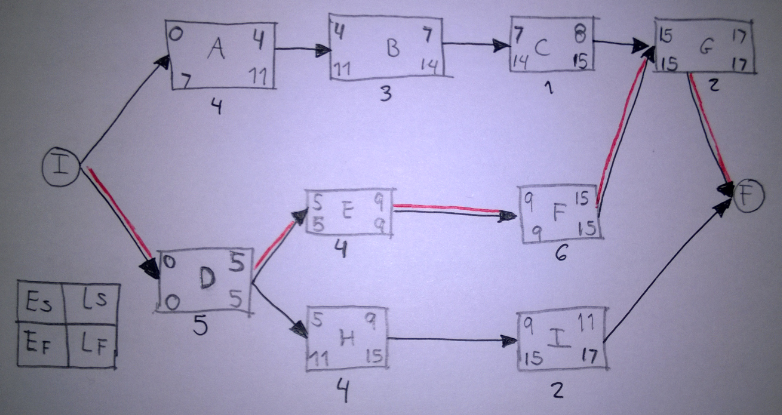

- Teniendo el diagrama de red
- Obtener las rutas posibles
- A+B+C+G
- D+E+F+G
- D+H+I
- Obtener la duracion de
las rutas posibles
- A=4
B=3
C=1
D=5
E=4
F=6
G=2
H=4
I=2
- RUTA 1= A+B+C+G= 4+3+1+2= 10
- RUTA 2= D+E+F+G= 5+4+6+2= 17
- RUTA 3= D+H+I= 5+4+2= 11
- La ruta mas larga
sera escogida
como ruta critica
- RUTA 2= 17
- Para calcular las holguras se debe hacer la
diferencia de la ruta critica y la ruta con
mayor duracion que contenga la actividad a
encontrar
- Ejemplo: A=RC-R1=7
- Ejemplo: A=RC-R1=7
- RUTA 2= 17
- A=4
B=3
C=1
D=5
E=4
F=6
G=2
H=4
I=2
- A+B+C+G
- Obtener las rutas posibles
