Topografia Forense
- Qué es la Topografia?
- La topografía es la ciencia que determina las
dimensiones y el contorno (características
tridimensionales) de la superficie de la
tierra a través de la medición de distancias,
direcciones y elevaciones. Define también
las líneas y niveles que se necesitan para la
construcción de edificios, caminos, presas y
otras estructuras. Además de estas
mediciones en campo, la topografía incluye
el cálculo de áreas, volúmenes y otras
cuantificaciones, así como la elaboración de
los diagramas y planos necesarios. (Jack Mc
Cormac, 2006).
- La topografía es la ciencia que determina las
dimensiones y el contorno (características
tridimensionales) de la superficie de la
tierra a través de la medición de distancias,
direcciones y elevaciones. Define también
las líneas y niveles que se necesitan para la
construcción de edificios, caminos, presas y
otras estructuras. Además de estas
mediciones en campo, la topografía incluye
el cálculo de áreas, volúmenes y otras
cuantificaciones, así como la elaboración de
los diagramas y planos necesarios. (Jack Mc
Cormac, 2006).
- Ramas de la
Topografia
- Planimetría
- Una parte de la topografía
dedicada al estudio de los
métodos que se ponen en marcha
para lograr representar una escala
y detalles de un terreno sobre una
superficie plana.
- Una parte de la topografía
dedicada al estudio de los
métodos que se ponen en marcha
para lograr representar una escala
y detalles de un terreno sobre una
superficie plana.

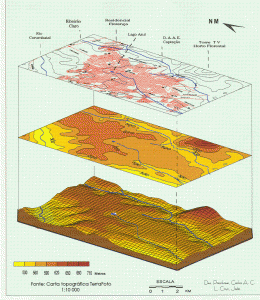

- Altimetría
- Es la parte de la topografía que se dedica a
medir las alturas y estudiar los métodos y
técnicas para representar el relieve de un
terreno. También para determinar y
representar la altura o cota, de cada uno de los
puntos con respecto al plano de referencia.
- Es la parte de la topografía que se dedica a
medir las alturas y estudiar los métodos y
técnicas para representar el relieve de un
terreno. También para determinar y
representar la altura o cota, de cada uno de los
puntos con respecto al plano de referencia.
- Planimetría
- Procedimientos de
Fijación Topografica
- Fijación Escrita
- La descripción escrita es un informe donde se apunta
todo lo relevante de la escena desde la hora de
llegada, la condición climática, si hay o no
acordonamiento, si hay personas dentro de la
escena, cantidad de indicios recolectados y la
finalización del procesamiento.
- La descripción escrita es un informe donde se apunta
todo lo relevante de la escena desde la hora de
llegada, la condición climática, si hay o no
acordonamiento, si hay personas dentro de la
escena, cantidad de indicios recolectados y la
finalización del procesamiento.
- Fijación Fotográfica
- En la fijación fotográfica se utilizan tres tipos de fotografías
en primer lugar se toman fotos panorámicas de la escena
las cuales permiten tener información general del área y
ubicación del hecho criminal, seguidamente viene los
acercamientos con los cuales se pretende tener más cerca
un objetos de particular importancia en la escena
- En la fijación fotográfica se utilizan tres tipos de fotografías
en primer lugar se toman fotos panorámicas de la escena
las cuales permiten tener información general del área y
ubicación del hecho criminal, seguidamente viene los
acercamientos con los cuales se pretende tener más cerca
un objetos de particular importancia en la escena
- Fijación Planimétrica
- Consiste en representar el lugar de los hechos a través de un
plano o diagrama en donde los investigadores podrán consultar
de manera objetiva las características físicas del sitio y las
relaciones de distancia existente entre los distintos indicios.
- Consiste en representar el lugar de los hechos a través de un
plano o diagrama en donde los investigadores podrán consultar
de manera objetiva las características físicas del sitio y las
relaciones de distancia existente entre los distintos indicios.
- Fijación Escrita
- Métodos de Levantamiento
- La Observación
- La observación del lugar de los hechos es de vital
importancia en la investigación y en la fijación planimétrica
ya que esta permite tomar en cuenta todos los elementos a
incorporar dentro del plano. Antes de realizar el plano es
necesario observar detenidamente toda la escena del crimen
para después empezar a graficar, por medio de la
observación se localizará todo el material sensible
significativo para la resolución de un hecho.
- La observación del lugar de los hechos es de vital
importancia en la investigación y en la fijación planimétrica
ya que esta permite tomar en cuenta todos los elementos a
incorporar dentro del plano. Antes de realizar el plano es
necesario observar detenidamente toda la escena del crimen
para después empezar a graficar, por medio de la
observación se localizará todo el material sensible
significativo para la resolución de un hecho.
- Método de
Proyección en Cruz o
Transversal
- Este método consiste en graficar ambientes de una
residencia en cruz, con este tipo de proyección es posible ver
en el plano no solo el suelo sino también las paredes y el
techo, es de uso esencial en escenas en las cuales los
indicios se encuentran en los techos o paredes
- Este método consiste en graficar ambientes de una
residencia en cruz, con este tipo de proyección es posible ver
en el plano no solo el suelo sino también las paredes y el
techo, es de uso esencial en escenas en las cuales los
indicios se encuentran en los techos o paredes

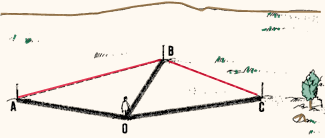

- Método de Triangulación
- El método de triangulación es un método utilizado para establecer la distancia de un indicio respecto de
dos puntos fijos, es de mayor utilidad en escenas abiertas ya que solo se necesita buscar dos puntos los
cuales deben de tener las ciertas características: no ser de fácil remoción con lo cual se asegura que
durante mucho tiempo el punto estará en el mismo lugar para posibles reconstrucciones. Después de
seleccionados los dos puntos fijos se procede a medir la distancia que hay entre los puntos para poder
ser graficada en el plano.
- El método de triangulación es un método utilizado para establecer la distancia de un indicio respecto de
dos puntos fijos, es de mayor utilidad en escenas abiertas ya que solo se necesita buscar dos puntos los
cuales deben de tener las ciertas características: no ser de fácil remoción con lo cual se asegura que
durante mucho tiempo el punto estará en el mismo lugar para posibles reconstrucciones. Después de
seleccionados los dos puntos fijos se procede a medir la distancia que hay entre los puntos para poder
ser graficada en el plano.

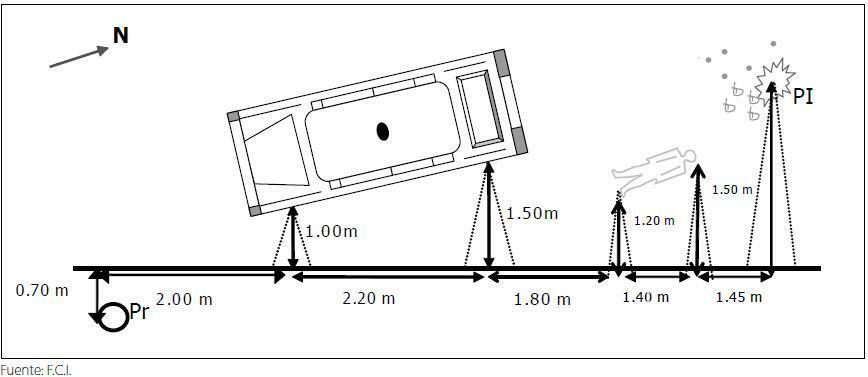

- Método de Coordenadas
- Este método para la toma de medidas es eficaz en las escenas cerradas debido a que es
necesario establecer dos ejes X y, Y los cuales pueden ser las paredes de una habitación
siempre que formen un ángulo de noventa grados, una vez establecidos lo ejes se
procede a ubicar dos cintas métricas en cada uno de los ejes y se empieza a medir desde
los indicios hacia los ejes formando un rectángulo y estableciendo la coordenada la cual
no indica la posición exacta en el cuadrante formado en un ambiente
- Este método para la toma de medidas es eficaz en las escenas cerradas debido a que es
necesario establecer dos ejes X y, Y los cuales pueden ser las paredes de una habitación
siempre que formen un ángulo de noventa grados, una vez establecidos lo ejes se
procede a ubicar dos cintas métricas en cada uno de los ejes y se empieza a medir desde
los indicios hacia los ejes formando un rectángulo y estableciendo la coordenada la cual
no indica la posición exacta en el cuadrante formado en un ambiente
- La Observación
- Tipos de
levantamientos
topográficos
- Levantamiento
topográfico
planimétrico
- Que es el conjunto de métodos y procedimientos, a
través de los cuales se obtienen la representación a
escala de los puntos y detalles del terreno sobre una
superficie plana, prescindiendo de su relieve y que es
representado en una proyección horizontal.
- Que es el conjunto de métodos y procedimientos, a
través de los cuales se obtienen la representación a
escala de los puntos y detalles del terreno sobre una
superficie plana, prescindiendo de su relieve y que es
representado en una proyección horizontal.

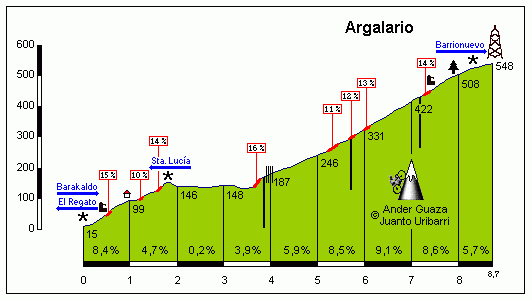

- Levantamiento
topográfico altimétrico
- Que tiene por objetivo determinar la
diferencia de alturas entre distintos
puntos del espacio respecto del plano que
se está usando como referencia.
- Que tiene por objetivo determinar la
diferencia de alturas entre distintos
puntos del espacio respecto del plano que
se está usando como referencia.
- Levantamiento
topográfico
planimétrico
- Aplicación en investigación
criminal
- TOPOGRAFIA FORENSE
- Lo que realiza un levantamiento
topográfico es recoger toda la
información gráfica, literal y geométrica
que aparece en una escena de crimen,
para poder hacer una fijación y posterior
reconocimiento de las pruebas físicas.
Cualquier escena de un crimen debe ser
fijada topográficamente.
- Lo que realiza un levantamiento
topográfico es recoger toda la
información gráfica, literal y geométrica
que aparece en una escena de crimen,
para poder hacer una fijación y posterior
reconocimiento de las pruebas físicas.
Cualquier escena de un crimen debe ser
fijada topográficamente.
- TOPOGRAFIA FORENSE
- Bosquejos y planos
topográficos
- Se trata de un dibujo técnico ya que brinda
datos de utilidad para el análisis, el diseño,
la construcción y/o el mantenimiento de
alguna clase de obra, instalación o
infraestructura.
- El personal de investigación debe iniciar el
estudio de los detalles que presenta el sitio
del suceso. Una vez que se han realizado las
anotaciones correspondientes como la
ubicación del arma de fuego, manchas de
sangre del cuerpo, muebles, etc., y tomadas
las fotografías, se confeccionará un bosquejo a
mano alzada que se realizará en el sitio del
suceso.
- El personal de investigación debe iniciar el
estudio de los detalles que presenta el sitio
del suceso. Una vez que se han realizado las
anotaciones correspondientes como la
ubicación del arma de fuego, manchas de
sangre del cuerpo, muebles, etc., y tomadas
las fotografías, se confeccionará un bosquejo a
mano alzada que se realizará en el sitio del
suceso.
- Se trata de un dibujo técnico ya que brinda
datos de utilidad para el análisis, el diseño,
la construcción y/o el mantenimiento de
alguna clase de obra, instalación o
infraestructura.
- Informe pericial topográfico
- Un informe pericial topográfico es un documento detallado y técnico que recopila y analiza
información relevante sobre la topografía de un área específica. Este tipo de informe es elaborado por
un topógrafo o un profesional especializado en topografía, con el propósito de presentar conclusiones
y hallazgos sobre la configuración del terreno, mediciones precisas, coordenadas geoespaciales, y
otros datos relevantes.
- Un informe pericial topográfico es un documento detallado y técnico que recopila y analiza
información relevante sobre la topografía de un área específica. Este tipo de informe es elaborado por
un topógrafo o un profesional especializado en topografía, con el propósito de presentar conclusiones
y hallazgos sobre la configuración del terreno, mediciones precisas, coordenadas geoespaciales, y
otros datos relevantes.

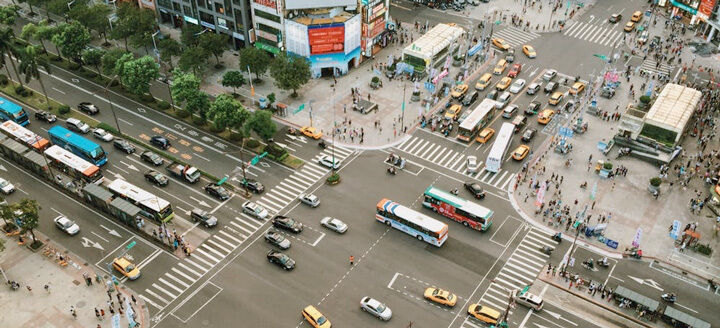

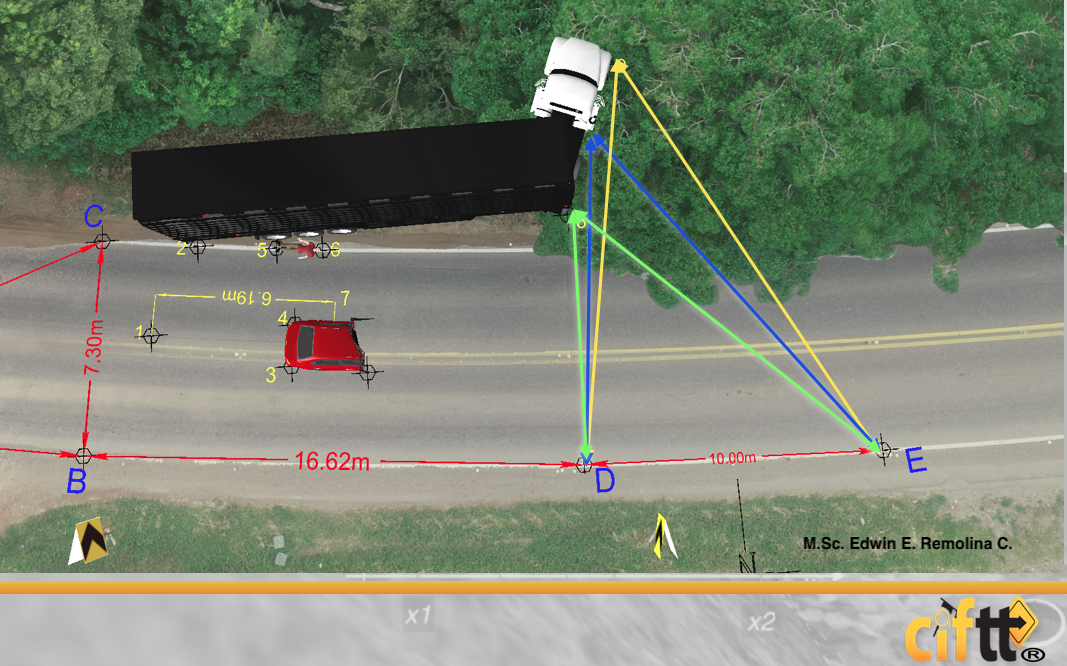

- La topografía en la investigación de accidentes de transito
- Mediante el análisis de la topografía, los investigadores pueden comprender la configuración de la
carretera, incluyendo pendientes, curvas, intersecciones y otros factores geométricos que podrían
haber influido en el accidente. Esto implica la medición precisa de elevaciones, la ubicación de señales
de tráfico, marcas viales, así como la reconstrucción tridimensional de la escena del accidente. La
topografía facilita la recreación precisa de los eventos, ayudando a determinar la secuencia de
acciones y condiciones que llevaron al accidente, siendo crucial para el análisis forense y la toma de
decisiones en la prevención de futuros incidentes viales.
- Mediante el análisis de la topografía, los investigadores pueden comprender la configuración de la
carretera, incluyendo pendientes, curvas, intersecciones y otros factores geométricos que podrían
haber influido en el accidente. Esto implica la medición precisa de elevaciones, la ubicación de señales
de tráfico, marcas viales, así como la reconstrucción tridimensional de la escena del accidente. La
topografía facilita la recreación precisa de los eventos, ayudando a determinar la secuencia de
acciones y condiciones que llevaron al accidente, siendo crucial para el análisis forense y la toma de
decisiones en la prevención de futuros incidentes viales.
- Tipos de vías y caracterización
- URBANAS
- Vía
troncal
- Vía de ocho o más carriles que permite la
circulación de vehículos de servicio público
masivo en sus calzadas interiores.
- Vía de ocho o más carriles que permite la
circulación de vehículos de servicio público
masivo en sus calzadas interiores.
- Arterias
- Tienen prioridad sobre las demás vías, a
excepción de las vías férreas y las autopistas.
- Tienen prioridad sobre las demás vías, a
excepción de las vías férreas y las autopistas.
- Principales
- Son las vías que tienen prelación sobre las vías secundarias.
- Son las vías que tienen prelación sobre las vías secundarias.
- Secundarias
- Son aquellas vías cuyo tránsito lleva a las vías
principales.
- Son aquellas vías cuyo tránsito lleva a las vías
principales.
- Colectoras
- Son las encargadas de distribuir el tránsito
entre la vivienda y los sitios de trabajo.
- Son las encargadas de distribuir el tránsito
entre la vivienda y los sitios de trabajo.
- Ordinarias
- Aquellas vías que están sujetas al tránsito en las vías
principales.
- Aquellas vías que están sujetas al tránsito en las vías
principales.
- Locales
- Tienen la función primordial de brindar accesibilidad a
barrios y soportan tráficos de corta distancia.
- Tienen la función primordial de brindar accesibilidad a
barrios y soportan tráficos de corta distancia.
- Metrovías
- Son las que se usan de manera exclusiva para la circulación del
metro.
- Son las que se usan de manera exclusiva para la circulación del
metro.
- Vía
troncal
- RURALES
- Autopistas
- Cuentan con dos o más carriles y están diseñadas para la
movilización masiva de automóviles, buses y vehículos de carga.
- Cuentan con dos o más carriles y están diseñadas para la
movilización masiva de automóviles, buses y vehículos de carga.
- Carreteras
principales
- Son las que permiten la entrada y salida de vehículos
y conectan con otras vías más pequeñas.
- Son las que permiten la entrada y salida de vehículos
y conectan con otras vías más pequeñas.
- Carreteras
secundarias
- Representan alternativas de movilidad que, en
comparación con las carreteras principales,
pueden no ser tan rápidas o fáciles de recorrer.
- Representan alternativas de movilidad que, en
comparación con las carreteras principales,
pueden no ser tan rápidas o fáciles de recorrer.
- Carreteables
- Son las vías que, a pesar de no estar pavimentadas,
permiten la circulación de vehículos.
- Son las vías que, a pesar de no estar pavimentadas,
permiten la circulación de vehículos.
- Privadas
- Son vías destinadas al uso
particular.
- Son vías destinadas al uso
particular.
- Peatonales
- Zonas destinadas exclusivamente al tránsito de
peatones.
- Zonas destinadas exclusivamente al tránsito de
peatones.
- Férreas
- Son aquellos espacios de la vía que están
destinados al tránsito de los trenes.
- Son aquellos espacios de la vía que están
destinados al tránsito de los trenes.
- Autopistas
- Ciclorrutas
- Son los espacios de la vía que están destinados
únicamente a la circulación de bicicletas.
- Son los espacios de la vía que están destinados
únicamente a la circulación de bicicletas.
- URBANAS
Medienanhänge
Möchten Sie kostenlos Ihre eigenen Mindmaps mit GoConqr erstellen? Mehr erfahren.
