DIBUJO DE CONJUNTO

Definición
1. Los dibujos de conjunto representan una maquina o un mecanismo en su totalidad. Dan una idea general de la constitución del mecanismo y, por consiguiente, de su funcionamiento y del servicio o trabajo que realizan. En muchos casos es práctico añadir algún dibujo de detalle a mayor escala ya que se consigue mayor claridad.
  1. NORMAS
    1. NORMA NTC - 2058 - LISTA DE ÍTEM: Pueden estar incluidas en el propio dibujo o separado pero indicando con los mismos números del dibujo: la secuencia debe ir de la parte inferior a la superior cuando se encuentran en el mismo dibujo. Cuando es por separado inicia en la parte superior hacia la parte inferior.
      1. Contiene;
        •Ítem
        •Descripción
        •cantidad
        •referencia
        •material.

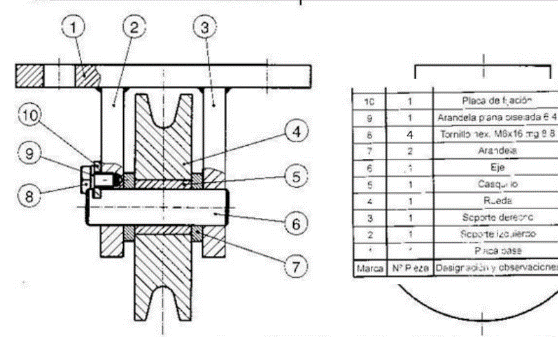

    2. Referencia de Ítem NTC 2099 UNE EN ISO 6433: 1996. Hace referencia a los elementos (ISO 6433: 1981). La cual establece.
      1. • A cada pieza del conjunto se le asigna una marca, que será la referencia del elemento. Esta marca debe distinguirse netamente de cualquier otra indicación.
      2. • Los elementos idénticos de un conjunto se identifican por una misma referencia y si no existiese ambigüedad se referirán sólo una vez.
      3. • Cada una de las referencias debe unirse al elemento correspondiente por una línea de referencia, que va desde la marca a un punto o una flecha, de acuerdo con UNE 1032: 1982 Dibujos Técnicos: Principios Generales de representación.
      4. • Las marcas deben dibujarse por fuera del trazado del dibujo, siempre que sea posible.
      5. • Se pueden disponer de las marcas a lo largo de filas y columnas, en sentido horario según su número.
      6. • Las marcas de identificación irán unidas al elemento al que identifican por medio de una línea de referencia.
      7. • Estas líneas terminaran en un círculo relleno, si finalizan en el interior de la pieza, o en una flecha si finalizan en el contorno de la misma.
      8. • Evitar que las líneas se corten con las líneas del dibujo.

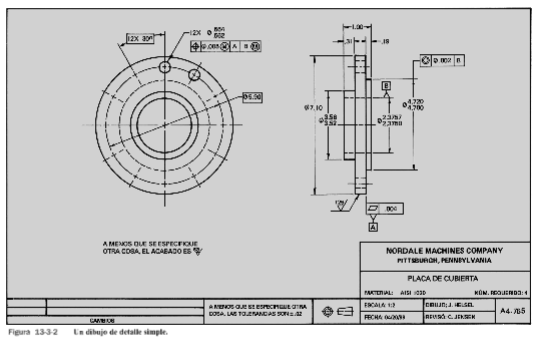

DIBUJO DE DESPIECE
1. Definición
  1. Proporcionan la información necesaria para la manufactura de las partes, esta puede clasificarse en tres partes: Descripción de la forma, Descripción del tamaño y especificaciones.
    1. DIBUJO Y DISEÑO EN INGENIERIA MC GRAW HILL DIBUJO DETALLE Y ENSAMBLE
      1. 1. Descripción de la forma: Selección y número de vistas para mostrar o describir. Puede mostrarse tanto en proyección panorámica como ortográfica. Siendo la última la más utilizada. Puede agregarse las vistas transversales, auxiliares y de detalle ampliados para que brinde mayor claridad de la parte,
        2. Descripción del tamaño: Dimensiones que precisan el tamaño y la localización de las características de la forma.
        3. Especificaciones: Se refriere a las notas generales, materiales, tratamiento térmico, acabados, tolerancias generales y número que se requiere. Se localizan en la franjan para título.
        • El despiece puede efectuarse en el mismo plano del conjunto, en otro plano separado o incluso utilizando un solo plano para cada una de las piezas que lo constituyen.

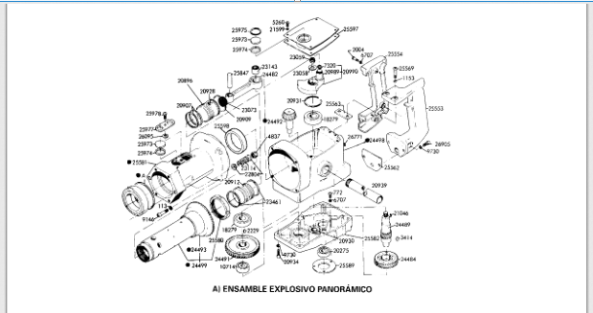

2. DIBUJO DE CONJUNTO EN EXPLOSIÓN
  1. Definición
    1. Tiene por objeto indicar de forma ordenada y precisa la secuencia de ubicación de las piezas que conforman el conjunto del dibujo, permitiendo el desarme, reparación y armado de la pieza en conjunto.
      1. Se tiene en cuenta para esta clase dibujos se alinean las partes
