DIBUJO PROYECTIVO DE INGENIERÌA
- FORMATO NORMALIZADO
- Los soportes de papel que se utilizan para la representación de objetos en
ingeniería tienen unas dimensiones que se aceptan de forma generalizada a
nivel internacional, o lo que es lo mismo, se encuentran “normalizadas”. La
norma ISO 5457 especifica las características de los formatos. Esta norma
adopta una o varias designaciones diferentes (puede dividirse en varias
normas) en las adaptaciones que se realizan en cada país.
- Estas dimensiones se recogen bajo el concepto de “formatos
de dibujo” y se obtienen de la aplicación de tres reglas:
Referencia: El formato de base, denominado A0, tiene un
metro cuadrado de superficie. ( x * y = 1 metro cuadrado)
Semejanza: La relación entre los lados del formato
(base/altura) es la que existe entre el valor del lado de un
cuadrado y la longitud de su diagonal (1/raíz de dos). Doblado:
Al doblar un formato por la mitad de su lado mayor, se
obtienen dos formatos iguales (siguiente formato)
- Así, si doblamos un formato A0, se obtienen
dos formatos A1. Si doblamos un formato A1,
se obtienen dos formatos A2. Si doblamos un
formato A2, se obtienen dos formatos A3 …
- Los soportes de papel que se utilizan para la representación de objetos en
ingeniería tienen unas dimensiones que se aceptan de forma generalizada a
nivel internacional, o lo que es lo mismo, se encuentran “normalizadas”. La
norma ISO 5457 especifica las características de los formatos. Esta norma
adopta una o varias designaciones diferentes (puede dividirse en varias
normas) en las adaptaciones que se realizan en cada país.

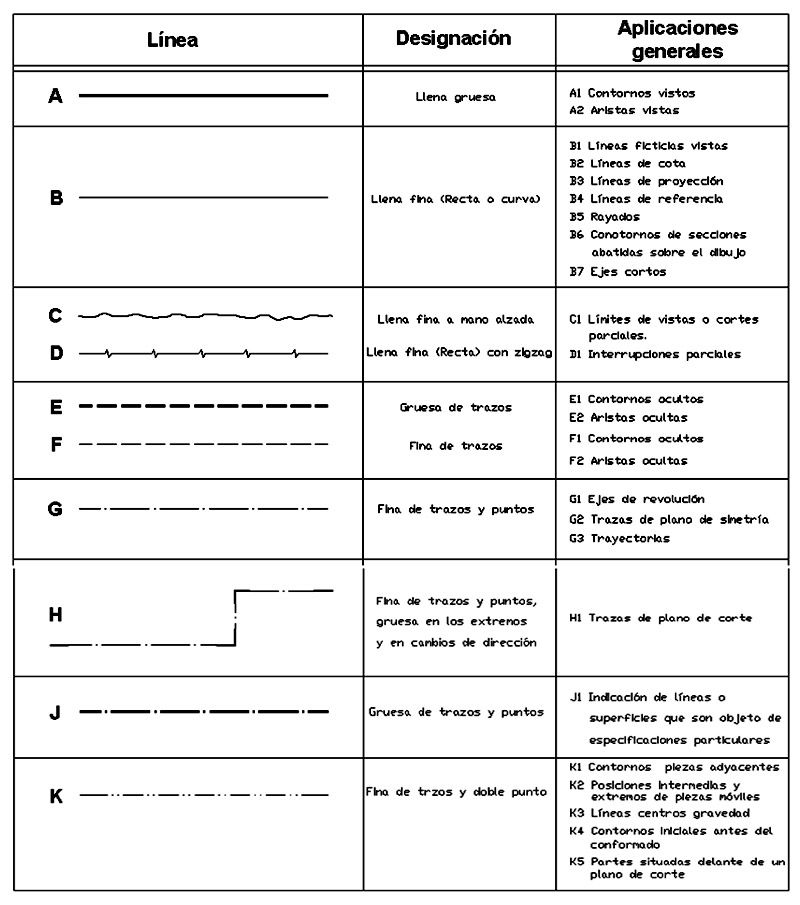

- LINEAS
NORMALIZADAS
- TIPOS DE LÍNEAS EN DIBUJO TÉCNICO LOS TIPOS DE LÍNEA UTILIZADAS EN DIBUJO
TÉCNICO SE USAN CONDIFERENTES FINES PARA PROPORCIONAR UNA INFORMACIÓN
ESPECÍFICAA LAS PERSONAS QUE OBSERVAN EL DIBUJO. LOS ESTUDIANTES
QUEDISEÑAN O AQUÉLLOS QUE INTERPRETAN LOS DIBUJOS TIENEN QUEAPRENDER
LO QUE SIGNIFICAN, DEL MISMO MODO EN EL QUE UNOAPRENDE UN NUEVO
IDIOMA. SE TRATA DE UN REQUISITO BÁSICO Y SEAPRENDE EN LOS INICIOS DE LA
INSTRUCCIÓN DE DISEÑO.
- *LÍNEAS DE OBJETO *LÍNEA DE CENTRO
*LÍNEA OCULTA *LÍNEA DE ROTURA
*LÍNEAS DE SECCIÓN O DE CORTE *
- *LÍNEAS DE OBJETO *LÍNEA DE CENTRO
*LÍNEA OCULTA *LÍNEA DE ROTURA
*LÍNEAS DE SECCIÓN O DE CORTE *
- TIPOS DE LÍNEAS EN DIBUJO TÉCNICO LOS TIPOS DE LÍNEA UTILIZADAS EN DIBUJO
TÉCNICO SE USAN CONDIFERENTES FINES PARA PROPORCIONAR UNA INFORMACIÓN
ESPECÍFICAA LAS PERSONAS QUE OBSERVAN EL DIBUJO. LOS ESTUDIANTES
QUEDISEÑAN O AQUÉLLOS QUE INTERPRETAN LOS DIBUJOS TIENEN QUEAPRENDER
LO QUE SIGNIFICAN, DEL MISMO MODO EN EL QUE UNOAPRENDE UN NUEVO
IDIOMA. SE TRATA DE UN REQUISITO BÁSICO Y SEAPRENDE EN LOS INICIOS DE LA
INSTRUCCIÓN DE DISEÑO.

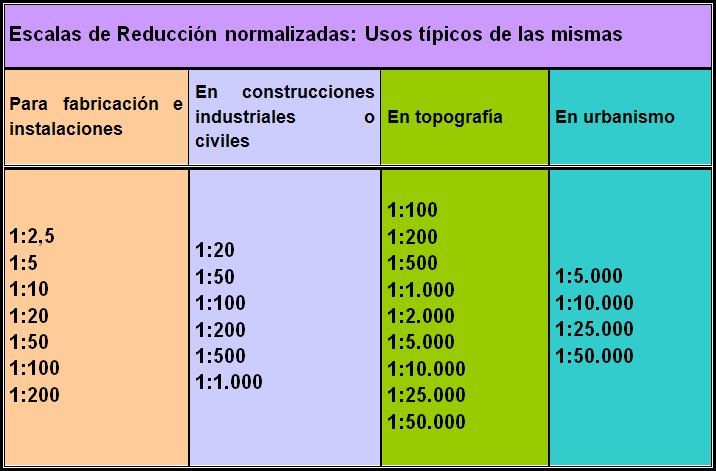

- ESCALAS NORMALIZADAS
- Las escalas pueden ser de tres tipos: - Escala de reducción: se
reducen proporcionalmente todas las medidas. - Escala de
ampliación: se amplían proporcionalmente todas las medidas. -
Escala natural: las medidas del dibujo son las mismas que en la
realidad.

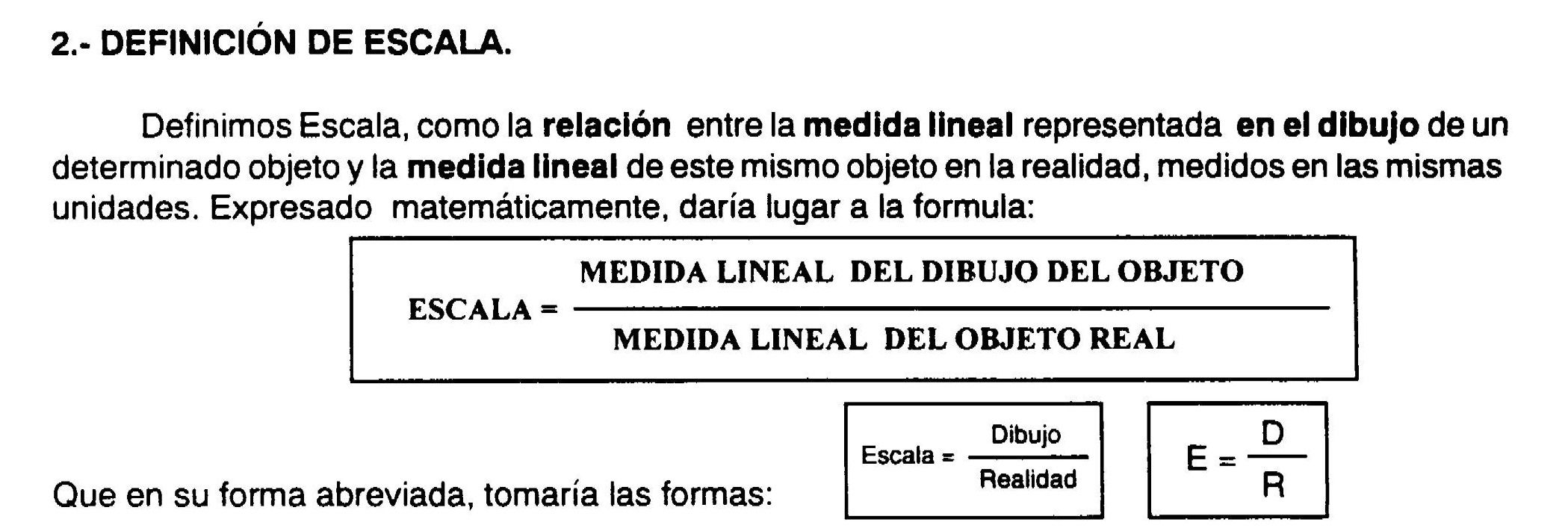

- Esta problemática la resuelve la ESCALA, aplicando la
ampliación o reducción necesarias en cada caso para
que los objetos queden claramente representados en
el plano del dibujo.
- Las escalas pueden ser de tres tipos: - Escala de reducción: se
reducen proporcionalmente todas las medidas. - Escala de
ampliación: se amplían proporcionalmente todas las medidas. -
Escala natural: las medidas del dibujo son las mismas que en la
realidad.
