Daipositivas modelo osi

Modelo OSI

1ab56b29-8f98-4f73-b58b-1d23d8679c62 (image/jpg)

Descripción

*Los procesos de comunicación son divididos en 7 capas (layers). *¿Por qué?: Crea independencia, reduce la complejidad, facilita diseño, asegura tecnología interoperable. *Cada capa: “confía” en las capas de abajo, ofrece servicios para las capas superiores. *Modelo de capas “protocol stack”. *La comunicación es “entre capas similares” *La capa n de un dispositivo se comunica con la capa n de otro. *Las normas y convenciones que se utilizan en esta comunicación se denominan colectivamente protocolode la capa n. *Protocolo: “un conjunto de normas, o un acuerdo, que determina el formato y la transmisión de datos”

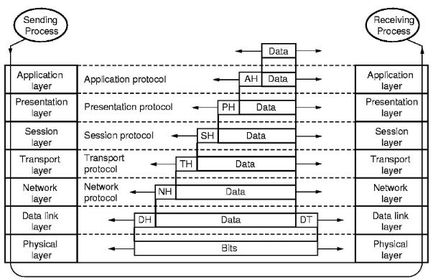

Encapsulamiento

dca3209b-d00e-4c8e-b65b-dcca16c2e721 (image/jpg)

Nombre de Datos

*Cada capa del modelo OSI en el origen debe comunicarse con su capa igual en el lugar destino. *Comunicaciones de “par-a-par”. *Cada protocolo de capa intercambia información, que se conoce como unidades de datos de protocolo (PDU), entre capas iguales.

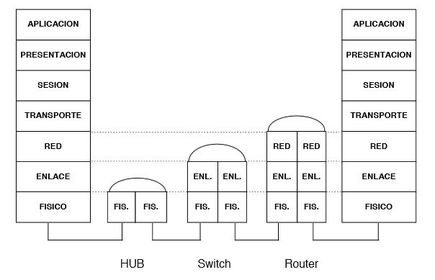

Ubicación Dispositivos en el modelo

52b70ea2-1377-4006-96cc-3fac324ffc4a (image/jpg)

Descripción de las distintas capas

c4f687d3-c9de-47be-b87d-381696965cf4 (image/jpg)

Capa Física

*Interfaces: Especificaciones eléctricas, mecánicas. *Componentes: Sistema de cableado, adaptadores (conexión al medio), diseño de Conectores y asignación de pines, hubs, repetidores, tarjeta de Red (NIC).

Capa de Enlace de Datos

*Transmite marcos de datos (frames) entre hosts que comparten el mismo medio físico.  *Contiene una subcapa MAC (Media Access Control).  *Direcciones físicas para identificar a los dispositivos (MAC Address).  *Detectar/corregir errores.

Capa de Enlace de Datos

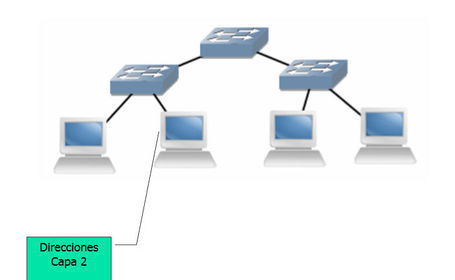

*Componentes: NICs, switches (ethernet, token ring), bridges. *Observación: NICs tienen direcciones de capa 2 o dirección MAC, los SW la utilizan para filtrar y reenviar los datos, entre otras cosas.

d178c3f5-d352-4e3a-8ba3-9c41d945c675 (image/jpg)

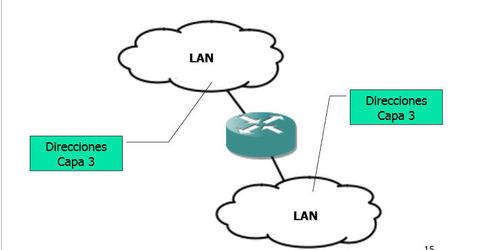

Capa de Red

*Provee un sistema de direccionamiento de extremo a extremo.  *La idea es que un paquete de datos pueda ser “enrutado” a través de muchas redes capa 2.  *Enrutamiento estático y dinámico.  *Existen direcciones lógicas de capa 3.  *Resuelve problemas de interconexión de redes heterogéneas.  *Se encarga del filtraje (firewall).

1787ca3a-cff3-4d67-beb9-0a2de04de807 (image/jpg)

Capa de transporte

*Ofrece comunicación de extremo a extremo a través de redes.  *Tipo de comunicaciones:  *Orientada a la conexión. (Confiable, Mejor esfuerzo)  *Sin conexión. *Control de flujo.  *Rearmado correcto de segmentos de datos.  *Permite compartir el mismo enlace físico entre varias sesiones (Multiplexación de múltiples sesiones sobre un único enlace físico).

Capa de Sesión

*“Comunicación entre hosts”  *Establece, administra y finaliza las sesiones entre dos hosts que se están comunicando.  *Proporciona sus servicios a la capa de presentación.  *Sincroniza el diálogo entre las capas de presentación de los dos hosts y administra su intercambio de datos.  *Se puede comprar con diálogos y conversaciones.

Capa de presentación

*Garantiza que la información que envía la capa de aplicación de un sistema pueda ser leída por la capa de aplicación de otro.  *Traduce entre varios formatos de datos utilizando un formato común.

Capa de aplicación

*Más cercana al usuario: suministra servicios de red a las aplicaciones del usuario.  *Ejemplo: Navegadores web, clientes de mensajería.

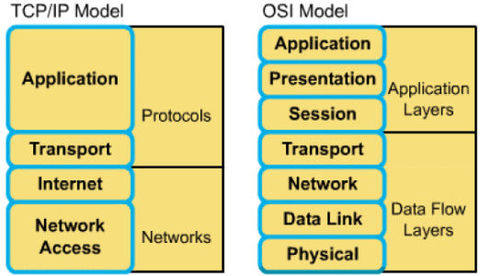

Modelo TCP/IP

fc29e148-a28d-4f1e-9da6-6470c44d4001 (image/jpg)

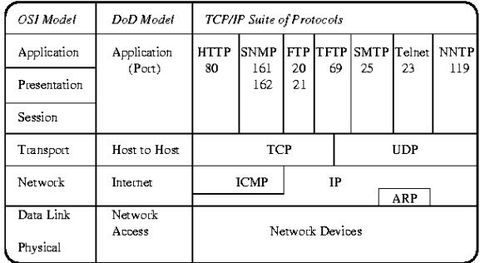

Modelo TCP/IP

ce851c4a-249f-46e0-af66-75e0bcb5a842 (image/jpg)

86b01959-40e9-4bfd-afdb-f3a69d7756bf (image/jpg)

TCP/IP

*Aplicación: compuesto por las aplicaciones de red. (SSH, SMTP, HTTP, Messenger, Skype, etc.)  *Transporte: transferencia de datos host-host para una aplicación específica. (TCP, UDP, SCTP (2000), DCCP (2006))  *Red: ruteo de datagramas desde fuente a destino. (IP, protocolos de ruteo)  *Enlace: transferencia de datos entre elementos vecinos en la red. (PPP, Ethernet, Wifi)  *Físico: transporte de bits “en el cable”

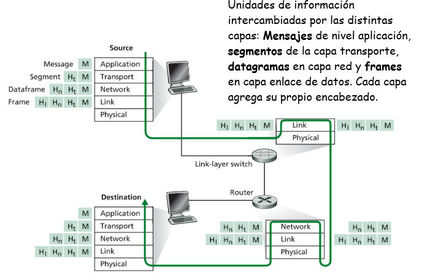

Ejemplo de encapsulamiento

e58beaac-6b9e-4ac6-a332-579c28b1a126 (image/jpg)
