Diapositivas

MODELO OSI

a35788f4-105c-4459-aafd-6ecc7509ba1f (image/png)

Open Systems IntercoennectionHerramienta para entender la comunicacion entre dos sistemas interconectaods

Para Que Sirve?

La ISO reconoció que era necesario crear un modelo de red que pudiera ayudar a los diseñadores de red a implementar redes que pudieran comunicarse y trabajar en conjunto (interoperabilidad)

Descripcion

Los procesos de comunicacion son divididos en 7 capas ¿porque? Crea Independencia Reduce la complejidad Facilita diseño Asegura tecnologia interoperable Cada Capa: "Confia" en las capas de abajo Ofrece servicios para la capa superior

9fb59028-6d54-446c-827f-a509b4eb2063 (image/jpg)

Estas son las 7 capas Aplicacion:Mas cercana al usuario suministra servicios de red alas aplicaciones del usuarioPresentacion:Garantiza que la informacion que envia la capa de aplicacion pueda ser leida por otroSesión:Establece, administra y finaliza las sesiones entre dos hosts que se están comunicando.Transporte:Ofrece comunicación de extremo a extremo a través de redes.Red:Provee un sistema de direccionamiento de extremo a extremo.Enlace de Datos:Transmite marcos de datos (frames) entre hosts que comparten el mismo medio físico.Física:Especificaciones eléctricas, mecánicas

7 CAPAS

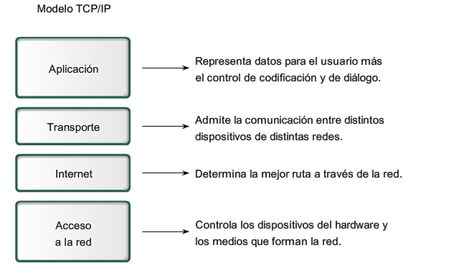

TCP/IP

Transmision Control Protocol (TCP) Internet Protocol(IP)Aplicacion compuesto por las aplicaciones de red     *SSH, SMTP, HTTP, Messenger, Skype, etcTransporte transferencia de datos host-host para una aplicación específica     *TCP, UDP, SCTP (2000), DCCP (2006)Red ruteo de datagramas desde fuente a destino         *IP, protocolos de ruteoEnlace transferencia de datos entre elementos          *vecinos en la red PPP, Ethernet, WifiFísico transporte de bits “en el cable

e0ee798e-4bb9-429d-b00a-74b9b31a937a (image/png)

7cb63a8d-209e-46fe-8d9d-fae015896a39 (image/png)

ee307aab-f7d6-4cd1-9844-87f44325f96a (image/png)

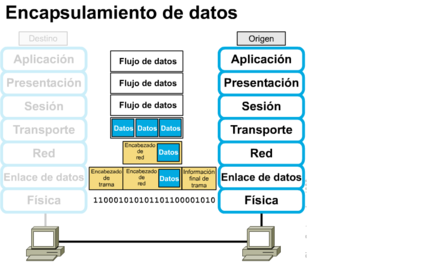

Unidades de información intercambiadas por las distintas capas: Mensajes de nivel aplicación, segmentos de la capa transporte, datagramas en capa red y framesen capa enlace de datos. Cada capa agrega su propio encabezado.

7e93ec6f-22ce-4954-a2b4-7079ade6360b (image/jpg)

Para que los paquetes de datos puedan viajar desde el origen hasta su destino a través de una red, esimportante que todos los dispositivos de la red hablen el mismo lenguaje o protocolo. Un protocoloes un conjunto de reglas que hacen que la comunicación en una red sea más eficiente

Que es un Protocolo?

02309316-9f08-497f-94e8-1566c314d731 (image/jpg)

un medio es el material a través del cual viajan los paquetes de datos Cables telefonicos cable coaxial Fibra optica UTP de categoria 5

e86e432e-9644-42c7-8182-7577f5356456 (image/png)

Para que los computadores puedan enviar información a través de una red, todas las comunicaciones de una red se inician en el origen, luego viajan hacia su destino

Paquete de Datos
