CIRCUITOS ELÉCTRICOS

Slide 1

Circuitos eléctricos

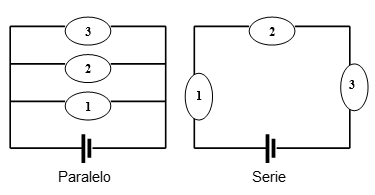

Circuito eléctrico, es el trayecto o ruta de una corriente eléctrica. Circuito en serie. Es aquél en que los dispositivos o elementos del circuito están dispuestos de tal manera que la totalidad de la corriente pasa a través de cada elemento sin división ni derivación en circuitos paralelos.
56e9c882-901c-4ac9-8f50-005d104fa69b (image/png)

Slide 2

Circuito en SerieCuando en un circuito hay dos o más resistencias en serie:  Re = R1 + R2 + R3   VT = V1 + V2 + V3       IT  = I1  =  I2  = I3 I3
Circuito en paralelo. Si las resistencias están conectadas paralelamente.1   =  1  +  1  +  1Re     R1    R2    R3VT = V1 = V2 = V3     IT  = I1  +  I2  + I3
