Troqueles

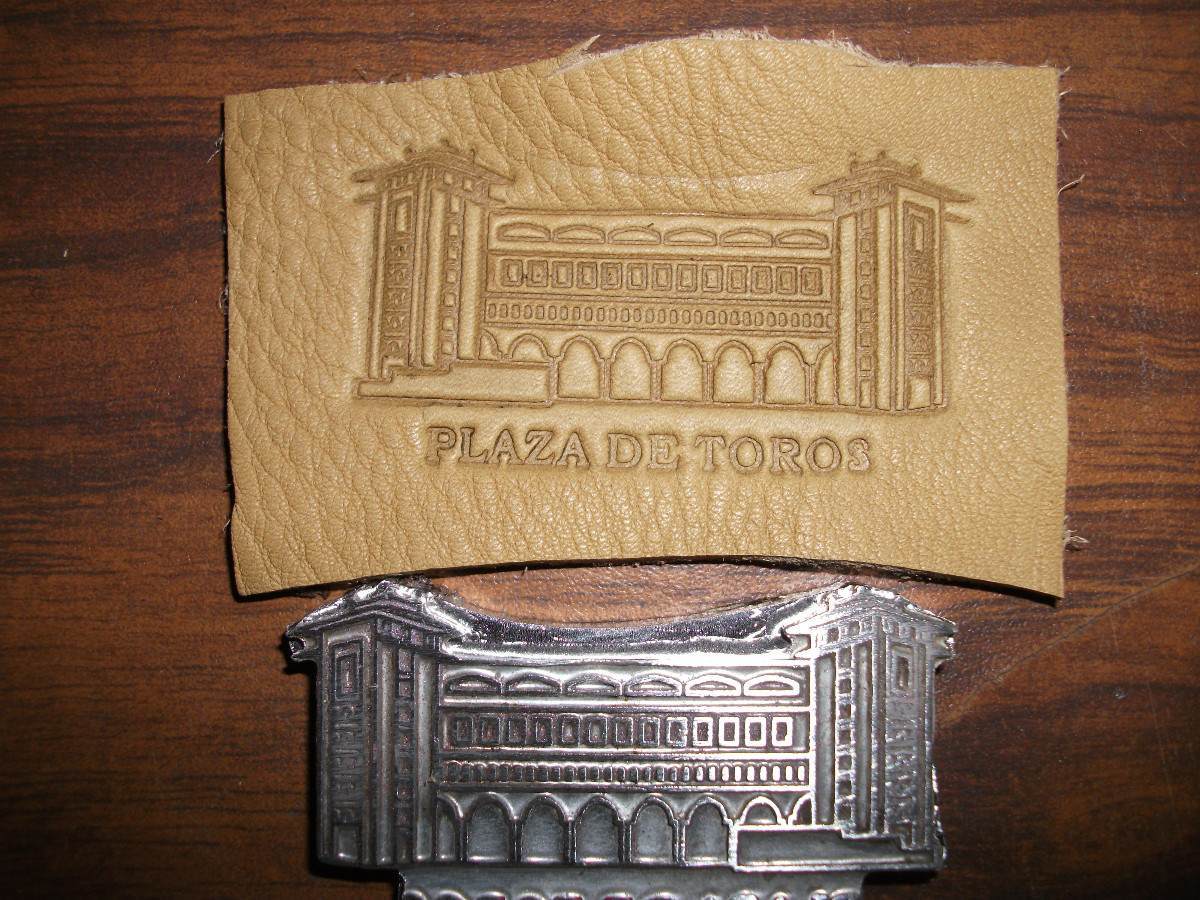

- Troquelado o estampado
- Se define como troquelado o estampado al conjunto de operaciones con las cuales sin producir
viruta, sometemos una lámina plana a ciertas transformaciones a fin de obtener una pieza de forma
geométrica propia Este trabajo se realiza con troqueles en máquinas llamadas prensas
(generalmente de movimiento rectilíneo alternativo) Las operaciones se subdividen en: a) Corte o
Punzonado (se realiza generalmente en frío) b) Doblado y/o Curvado (se realiza generalmente en frío)
c) Embutido (puede realizarse en frío o en caliente)
- Se define como troquelado o estampado al conjunto de operaciones con las cuales sin producir
viruta, sometemos una lámina plana a ciertas transformaciones a fin de obtener una pieza de forma
geométrica propia Este trabajo se realiza con troqueles en máquinas llamadas prensas
(generalmente de movimiento rectilíneo alternativo) Las operaciones se subdividen en: a) Corte o
Punzonado (se realiza generalmente en frío) b) Doblado y/o Curvado (se realiza generalmente en frío)
c) Embutido (puede realizarse en frío o en caliente)
- Para definir un ciclo de troquelado, es necesario: 1. Definir la forma de la pieza, que impone cierto
número de operaciones, de acuerdo con su complejidad 2. Determinar las dimensiones 3. Conocer el
material del que se hará la pieza, su plasticidad y elasticidad 4. La posibilidad de extraer fácilmente
la pieza de la matriz.
- CORTE O PUNZONADO
- El punzonado es la operación de troquelado en la cual con herramientas aptas para el corte se
separa una parte metálica de otra. La lámina, para que pueda ser cortada con punzón de acero
templado, debe tener un espesor menor o igual al diámetro del punzón.
- PARTES DE UN TROQUEL SENCILLO DE PUNZONARA) Punzón - que con su sección define el contorno
a cortar B) Matríz C) Guía - para la carrera del punzón D) Guía - para la cinta de lámina a trabajar.
- NORMAS PARA EL TRAZADOEn el trazado con el empleo de plantillas es conveniente operar de modo
que se desprecie la menor cantidad posible de material. Es indispensable que el sentido de las fibras
en el material trazado sea el correcto, para favorecer la elaboración del mismo sin disminuir la
resistencia. Por lo general, las láminas tienen forma rectangular. Las fibras van dispuestas según la
dimensión mayor y, así, es fácil establecer su sentido El trazado con plantillas debe ser efectuado de
modo que se reproduzca el dibujo de las diversas piezas segun una disposición que consienta una
rápida operación de corte.

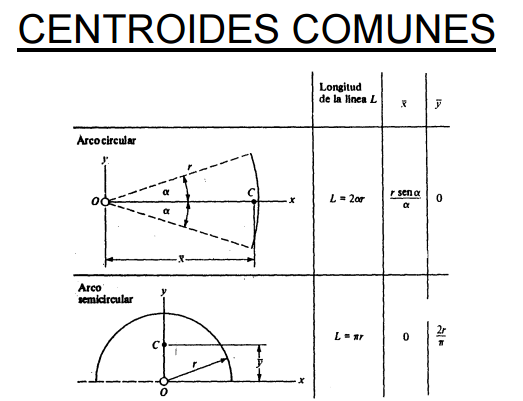

- DEFINICIÓN DEL CENTROIDE DE LÍNEAS El centroide es un punto que define el centro geométrico de
un objeto , los centroides de algunas formas pueden especificarse parcial o completamente usando
condiciones de simetría. En los casos en que la forma tiene un eje de simetría, el centroide de la
forma estará a lo largo del eje
- DOBLADO Y/O CURVADO
CARACTERÍSTICAS
- El doblado es la operación mas sencilla después de la del corte o punzonado. Es necesario tener en
cuenta: 1. El radio de curvatura: Se recomienda que el radio de curvatura interior sea mayor o igual
que el espesor de la lámina con el fin de no estirar excesivamente la fibra exterior causando su
ruptura. 2. Elasticidad del material: la pieza tiende a recuperar su forma natural.

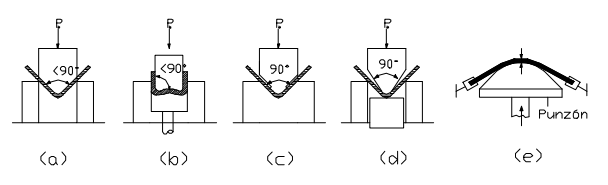

- COMBATE DEL RETORNO ELÁSTICO a) y b) sobredoblado c) deformación plástica en el doblez
(láminas gruesas) d) compresión del doblez e) doblez con estirado f) doblez a alta temperatura
(disminuye el punto de cedencia)
- DOBLADO Y/O CURVADO CÁLCULO DEL DESARROLLO EN EL PLANO El desarrollo en el plano de una
lámina doblada se calcula según el plano neutro de la misma lámina (el plano neutro no sufre
variación de longitud en la operación de doblado.) En el caso de doblado, no siempre el plano neutro
se halla en la mitad del espesor, sino que puede resultar desplazado hacia el centro de la curvatura
en relación con el espesor de la lámina. Experimentalmente se ha observado que la distancia “y” del
plano neutro a la superficie interior de la curva viene a ser igual a la mitad del espesor S de la lámina
cuando ésta no supera 1mm: Para s < 1mm, y = 1/2 s
- EMBUTIDO
- Consiste en transformar una lámina de metal en un cuerpo
hueco tridimensional en una o mas pasadas.
- Consiste en transformar una lámina de metal en un cuerpo
hueco tridimensional en una o mas pasadas.
- EMBUTIDO
- DOBLADO Y/O CURVADO CÁLCULO DEL DESARROLLO EN EL PLANO El desarrollo en el plano de una
lámina doblada se calcula según el plano neutro de la misma lámina (el plano neutro no sufre
variación de longitud en la operación de doblado.) En el caso de doblado, no siempre el plano neutro
se halla en la mitad del espesor, sino que puede resultar desplazado hacia el centro de la curvatura
en relación con el espesor de la lámina. Experimentalmente se ha observado que la distancia “y” del
plano neutro a la superficie interior de la curva viene a ser igual a la mitad del espesor S de la lámina
cuando ésta no supera 1mm: Para s < 1mm, y = 1/2 s
- COMBATE DEL RETORNO ELÁSTICO a) y b) sobredoblado c) deformación plástica en el doblez
(láminas gruesas) d) compresión del doblez e) doblez con estirado f) doblez a alta temperatura
(disminuye el punto de cedencia)
- El doblado es la operación mas sencilla después de la del corte o punzonado. Es necesario tener en
cuenta: 1. El radio de curvatura: Se recomienda que el radio de curvatura interior sea mayor o igual
que el espesor de la lámina con el fin de no estirar excesivamente la fibra exterior causando su
ruptura. 2. Elasticidad del material: la pieza tiende a recuperar su forma natural.
- DOBLADO Y/O CURVADO
CARACTERÍSTICAS
- DEFINICIÓN DEL CENTROIDE DE LÍNEAS El centroide es un punto que define el centro geométrico de
un objeto , los centroides de algunas formas pueden especificarse parcial o completamente usando
condiciones de simetría. En los casos en que la forma tiene un eje de simetría, el centroide de la
forma estará a lo largo del eje
- NORMAS PARA EL TRAZADOEn el trazado con el empleo de plantillas es conveniente operar de modo
que se desprecie la menor cantidad posible de material. Es indispensable que el sentido de las fibras
en el material trazado sea el correcto, para favorecer la elaboración del mismo sin disminuir la
resistencia. Por lo general, las láminas tienen forma rectangular. Las fibras van dispuestas según la
dimensión mayor y, así, es fácil establecer su sentido El trazado con plantillas debe ser efectuado de
modo que se reproduzca el dibujo de las diversas piezas segun una disposición que consienta una
rápida operación de corte.
- PARTES DE UN TROQUEL SENCILLO DE PUNZONARA) Punzón - que con su sección define el contorno
a cortar B) Matríz C) Guía - para la carrera del punzón D) Guía - para la cinta de lámina a trabajar.
- El punzonado es la operación de troquelado en la cual con herramientas aptas para el corte se
separa una parte metálica de otra. La lámina, para que pueda ser cortada con punzón de acero
templado, debe tener un espesor menor o igual al diámetro del punzón.
- CORTE O PUNZONADO
