Croquización

Representación rápida realizada a mano alzada con medidas aproximadas para la visualización e interpretación de una pieza.
1. Debe ser a mano alzada
2. Debe ser claro y limpio.
3. Debe ser acotado
4. No debe tener líneas muy finas
5. Los croquis pueden ser de muy variadas condiciones
  1. Exposición de ideas
  2. Esquemas de ejecución
  3. Esquemas de calculo
  4. esquemas de proyectos de trabajo o taller
Su representación debe de seguir las normas en las que esta basado el sistemas diédrico.
1. Un croquis puede realizarse de partiendo de
  1. Una idea
    1. representando en el papel aquello que nos pasa por la mente

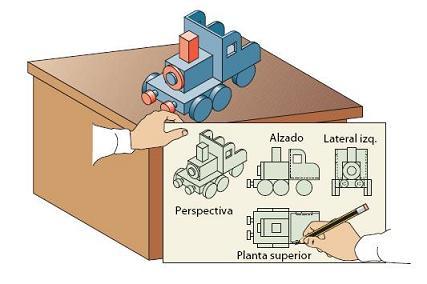

  2. De una pieza real
    1. Dicha pieza para moverse y observarse desde cualquier angulo
  3. De una pieza en perspectiva
    1. Debe entender la pieza en todos sus detalles ya que no puede girarla para observar las distintas caras

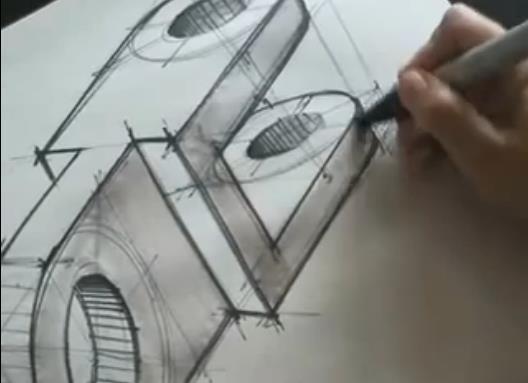

croquis técnico
1. Realizar croquis de buena calidad es una necesidad para diseñadores, ingenieros, arquitectos, técnicos, entre otros.
2. Ejecutar un buen croquis es más una cuestión de técnica que de habilidad artística
3. La practica auto-controlada conduce a la perfección
4. Es una representación gráfica realizada mayormente a mano alzada.
  1. Diseño ligero de un terreno, paisaje o posición militar que se hace a ojo y sin instrumentos geométricos
  2. Diseño hecho sin precisión ni detalles
5. Objetivo

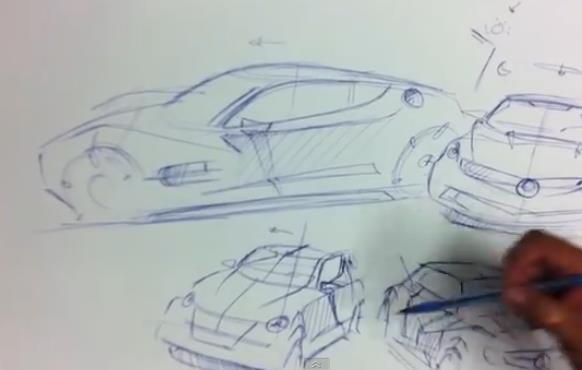

  1. Permite expresar rápidamente una idea o concepto con una representación gráfica.
    1. Ayuda en el desarrollo de una idea
    2. Ayuda en la descripción de un objeto o sistema
    3. Representación de un objeto para taller u oficina
    4. Es rápido en la ejecución cuando es necesario expresarse
6. Caracteristicas
  1. Vistas de cuerpos Perspectivas axonométricas y reales Diagramas de bloques de procesos, flujos, jerárquicos Gráficas de funciones
Para croquizar
1. Se espera que un croquis sea:
  1. Técnicamente conrrecto
  2. Estéticamente atractivo
  3. Trazado adecuadamente
  4. Prolijo
2. Utiles
  1. Para hacer un croquis se necesita:
    1. Papel
      1. Puede ser obra común de 90 gramos con pequeño gramo de abrasividad para contener el grafito del lápiz
    2. Lápiz
      1. Mina blanda: B o 2B
      2. Mina dura: H o 2H
      3. Ejemplo HB
    3. Goma de borrar
      1. Preferiblemente blanca
3. Ayudas
  1. Realizar un conjunto de líneas homogénneas hechas a mano alzada
Las líneas del croquis
1. El dibujante del croquis debe planificar como va a disponer los elementos de su representación
  1. Aspecto de las lineas
    1. Las lineas de un croquis debe resultar razonablemente rectas, limpias y uniformes
      1. Se debe evitar el trazado de líneas en base a un movimiento de vaivén del lápiz
        El espesor de las lineas debe ser acorde al elemento que están representando
        Las lineas horizontales se dibujan de izquierda a derecha
        Las lineas verticales se dibujan de arriba hacia abajo

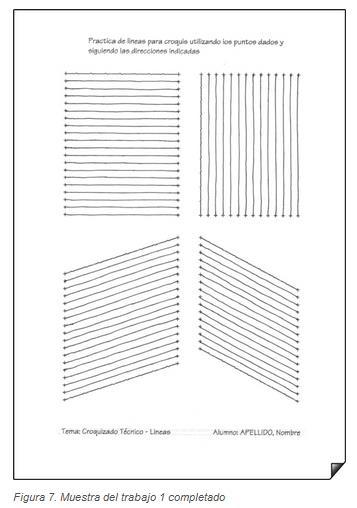

Trazado de lineas

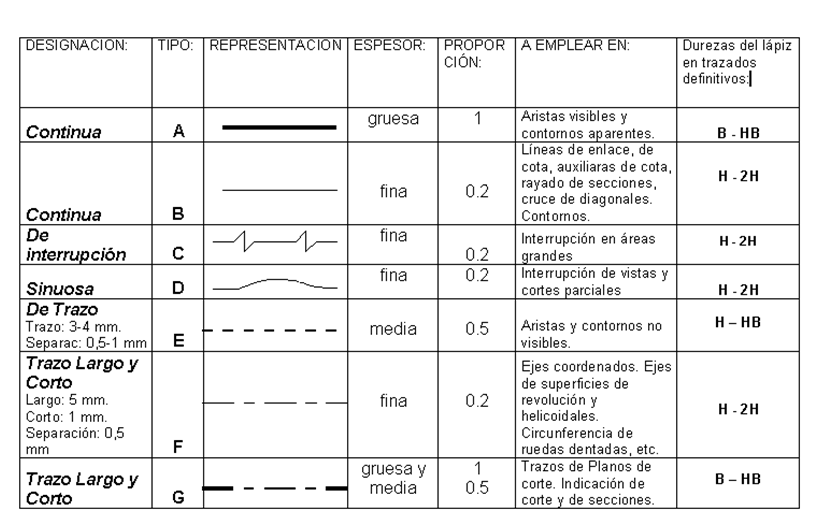

1. Tipos de lineas
  1. Lineas cortas
  2. Lineas largas
  3. Lineas cortas o lineas paralelas
  4. Lineas punto a punto
    1. La técnica es más rápida con puntos a unir de uno de ellos hacia el otro
    2. Lineas compuestas
      1. Mediante trazos de cinco o siete centímetros como estar dibujando líneas mas cortas
      2. Lineas de construccion
        Es utilizar líneas de tante
Dificultades habituales al trazar una linea recta
1. Tienden a curvarse
2. Cambian de direccion
3. La velocidad de desplazamiento del lápiz sea regular
Etapas del croquis
1. Planificar la disposición de los elementos
2. Ir de lo general a lo particular
3. Plantear la representacion de la caja
4. Resolver los detalles del objeto dentro del espacio
5. Hacer una perspectiva o axonometría de un cuerpo
6. Realizar vistas
7. El bosquejo realizarlo con lineas muy suaves
8. Observar las porporciones
9. Eliminar las lineas innecesarias
10. El trazado definitivo del croquis
11. Preferiblemente utilizar un lapiz de mina blanda aplicando presion
Trazado en forma simple
1. Etapas del trazado
  1. Se comienza planteando la figura con líneas de construcción
  2. Luego, se realiza el trazado definitivo
  3. Se completa los detalles que pudiese haber
  4. Se completa el trabajo agragando cotas y rayados convencionales
  5. En el trazado de un cuadrado
    1. Se debe trazar dos pares de paralelas separadas por la distancia que se le quiere dar de lado al cuadrado y perpendiculares entre si

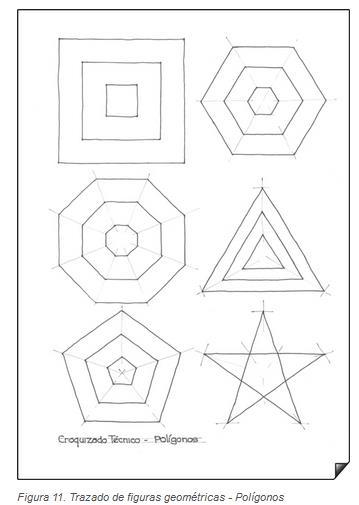

Trazado de poligonos
1. Preparar el espacio para cada ejercicio
2. Trazar con dos lineas de constrccion los ejes
3. Trazar muy suavemente la forma geometrica que corresponde
4. verificar proporciones y angulos
5. Hacer el trazdo definitivo con lapiz blando y trazo firme
Trazado de circuferencias
1. La tecnica para trazar circuferencias depende de su tamaño
  1. Circuferencias de tamaño mediano
    1. Circuferencia de mayor diametro
      1. Paso 1
        Se dibuja el cuadrado
      2. Paso 2
        Se marcan las longitudes del radio sobre las diagnoales
      3. Paso 3
        Se completa el trazado de la circuferencia

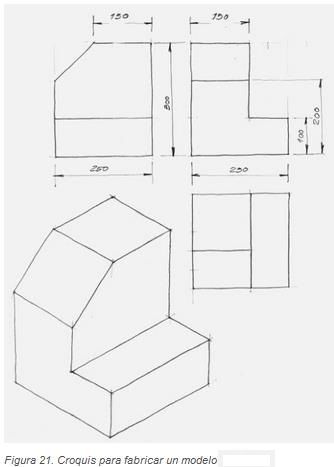

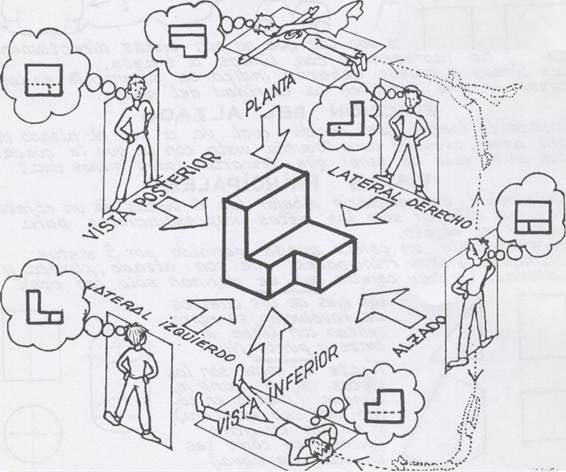

Croquis de vistas e isometria
1. Debe tenerse en cuenta que lo importante en un croquis no son las medidas sino las proporciones entre las diferentes partes del objeto representado

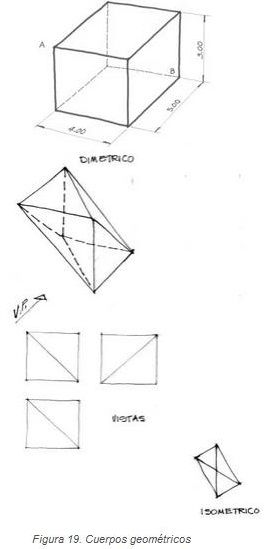

cuerpos geometricos para problemas de geometria y axonometria
Modelo

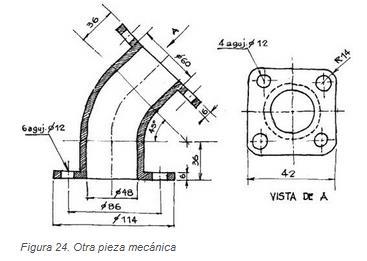

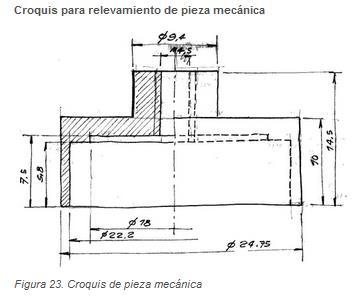

Relevamiento de pieza mecanica
