Válvulas
Função de estabelecer, controlar e interromper o fluxo em uma tubulação
Deve haver a menor quantidade possível, pois são peças caras e que introduzem perda de carga
8% do custo total da instalação
Sem elas, a instalação é inútil
Bloqueio

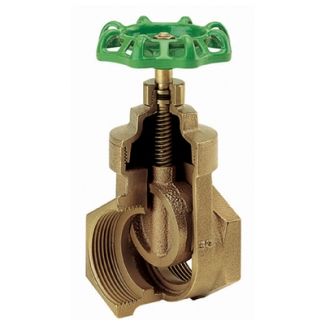

Gaveta
Líquidos em geral desde que não sejam muito corrosivos; não deixem sedimentos ou quantidade de sólidos em suspensão
Qualquer pressão e temperatura
O fechamento dessa válvula é feito pelo movimento de uma peça chamada de "gaveta" (ou cunha)
Fechamento lento -> Evitam golpe de ariete
Difícil vedação absoluta
Não recomendadas para velocidades de escoamento alto, nem para tubulações sujeitas a fortes e constantes vibrações -> movimenta a gaveta
Macho
Recomendadas para líquidos que deixem sedimentos ou que tenham sólidos em suspensão
Fechamento rápido; fechamento feito por uma peça chamada de macho
Com ou sem lubrificação
Nas lubrificadas há um sistema de injeção de graxa lubrificante sob pressão através do macho para melhorar a vedação e evitar que o macho fique preso
Variante da válvula macho

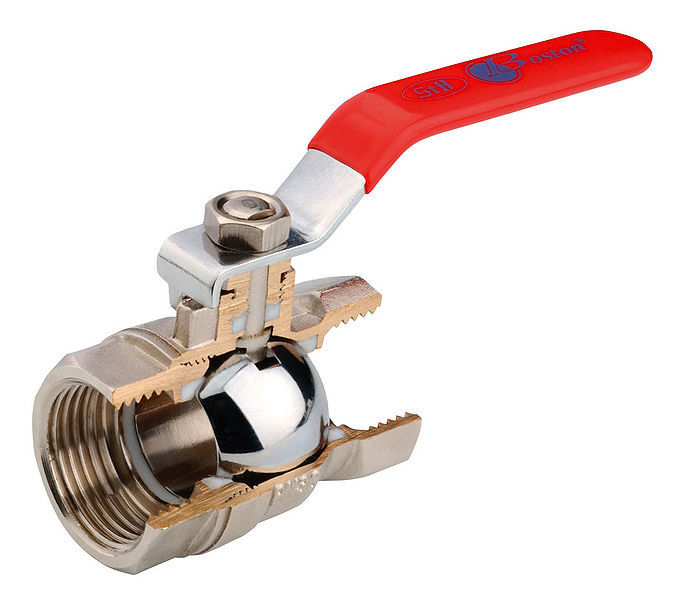

Válvula de esfera
Absolutamente estanque
O macho é uma esfera
Menor perda de carga; facilidade de operação
Não recomendada para altas temperaturas
Existe exceção para algumas que são á prova de fogo
Existe com um furo na esfera empregadas também para regulagem
Não deve ser usada para fechamento parcial
Regulagem

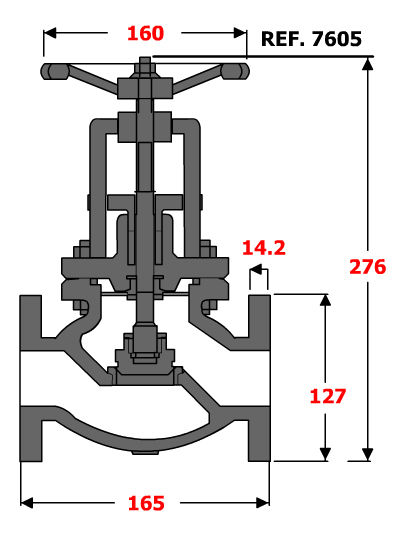

Globo
Grandes perdas de carga, quando completamente abertas
ótima vedação
Á prova de fogo, desde que o metal seja de alta fusão
Não aconselhada para tubulações com detritos e sedimentos
Agulha
Tubos até 2''
Quanto mais aguda a vértice do tampão,maior a precisão da regulagem
Borboleta
Bloqueio/ regulagem
Fechamento por uma peça circular (disco)
Apropriadas para serviços de alta corrosão
Empregadas para grandes diâmetros, baixas pressões e temp. moderadas
Leves e baratas
Diafragma
Sem gaxetas
Para fluídos que exijam total segurança contra vazamentos
O fechamento é feito pela deformação de diafragma não-metálico flexível, que é apertado contra a sede
Permitem o fluxo em um só sentido

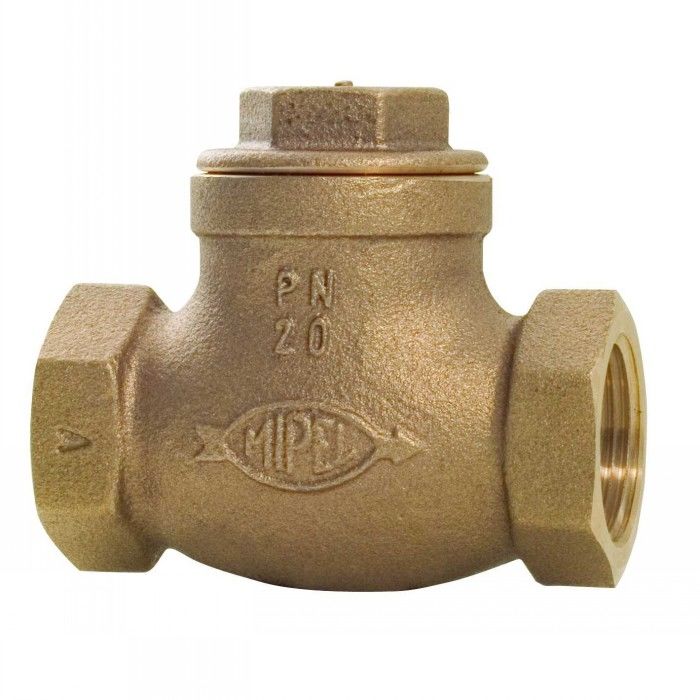

Retenção
Variante da válvula de retenção
De pé com ralo
mantem a escorva nas linhas de sucção da bomba.
Escorva é a retirada de ar com o preenchimento da tubulação de sucção e da bomba com fluído (líquido)
Coloca-se e depois deve se fazer a escorva
Deve ser suficientemente mergulhada no líquido do reservtório
Fecha-se automaticamente por diferença de pressão do próprio escoamento -> Operação automática.
Utiliza-se quando se quer impedir o retorno do fluído por inversão de sentido, por exemplo, em um recalque de uma bomba para um reservatório elevado.
Controlam a pressão
