NTC 174
- OBJETO
- Esta norma establece los requisitos de gradación y
calidad para los agregados finos y gruesos, (excepto
los agregados livianos y pesados) para uso en
concreto.
- Esta norma establece los requisitos de gradación y
calidad para los agregados finos y gruesos, (excepto
los agregados livianos y pesados) para uso en
concreto.
- NORMAS QUE DEBEN CONSULTARSE
- NTC 32: 1991,NTC 77: 1994, NTC 78: 1995, NTC 92: 1995, NTC 93:
1995, NTC 98: 1995,NTC 126: 1995, NTC 127: 1994, NTC 129:
1995, NTC 130: 1994, NTC 175: 1996, NTC 385: 1999, NTC 579:
1995, NTC 589: 1995, NTC 1000: 1993, NTC 1776: 1994, NTC
3773: 1995, ASTM C 227: 1997, ASTM C 342: 1997, ASTM C 586:
1999, ASTM C 666: 1997, ASTM D 3665: 1999.
- NTC 32: 1991,NTC 77: 1994, NTC 78: 1995, NTC 92: 1995, NTC 93:
1995, NTC 98: 1995,NTC 126: 1995, NTC 127: 1994, NTC 129:
1995, NTC 130: 1994, NTC 175: 1996, NTC 385: 1999, NTC 579:
1995, NTC 589: 1995, NTC 1000: 1993, NTC 1776: 1994, NTC
3773: 1995, ASTM C 227: 1997, ASTM C 342: 1997, ASTM C 586:
1999, ASTM C 666: 1997, ASTM D 3665: 1999.
- TERMINOLOGÍA
- Para las definiciones de los términos usados en esta
norma, véase la NTC 385 (ASTM C 125).
- Para las definiciones de los términos usados en esta
norma, véase la NTC 385 (ASTM C 125).
- INFORMACIÓN EN LA ORDEN DE COMPRA
- El comprador directo de los agregados debe incluir la información del
numeral 4.2 en la orden de compra, según el caso. La persona que
establece las especificaciones del proyecto debe incluir en los
documentos pertinentes de dicho proyecto, información que describa
el agregado que se va a usar, y los elementos aplicables del numeral
4.3.
- Cuando el agregado que se describe es grueso
- El tamaño o tamaños máximos nominales especificados,
con base en el espesor de la sección o en la separación de
las barras de refuerzo, u otros criterios. En lugar de
establecer el tamaño máximo nominal, la persona que
establece las especificaciones del proyecto debe designar
un número o números de tamaño apropiado
- El tamaño o tamaños máximos nominales especificados,
con base en el espesor de la sección o en la separación de
las barras de refuerzo, u otros criterios. En lugar de
establecer el tamaño máximo nominal, la persona que
establece las especificaciones del proyecto debe designar
un número o números de tamaño apropiado
- El comprador directo de los agregados debe incluir la información del
numeral 4.2 en la orden de compra, según el caso. La persona que
establece las especificaciones del proyecto debe incluir en los
documentos pertinentes de dicho proyecto, información que describa
el agregado que se va a usar, y los elementos aplicables del numeral
4.3.
- CARACTERÍSTICAS GENERALES
- El agregado fino debe estar compuesto de
arena natural, arena triturada o una
combinación de éstas.
- El agregado fino debe estar compuesto de
arena natural, arena triturada o una
combinación de éstas.
- GRADACIÓN
- ANÁLISIS GRANULOMÉTRICO.
- ANÁLISIS GRANULOMÉTRICO.
- SUSTANCIAS DAÑINAS

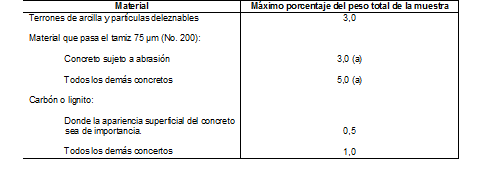

- La cantidad de sustancias perjudiciales en el
agregado fino no debe exceder los límites
prescritos en la Tabla 1.
- IMPUREZAS ORGÁNICAS
- El agregado fino debe estar libre de cantidades
perjudiciales de impurezas orgánicas
- El agregado fino debe estar libre de cantidades
perjudiciales de impurezas orgánicas
- La cantidad de sustancias perjudiciales en el
agregado fino no debe exceder los límites
prescritos en la Tabla 1.
- SANIDAD
- Excepto como se establece en los numerales 8.2 y 8.3, el agregado fino
sometido a cinco ciclos del ensayo de sanidad debe tener una pérdida
de peso promedio no mayor del 10 % cuando se ensaya con sulfato de
sodio, o del 15 % cuando se ensaya con sulfato de magnesio.
- Excepto como se establece en los numerales 8.2 y 8.3, el agregado fino
sometido a cinco ciclos del ensayo de sanidad debe tener una pérdida
de peso promedio no mayor del 10 % cuando se ensaya con sulfato de
sodio, o del 15 % cuando se ensaya con sulfato de magnesio.
- AGREGADO GRUESO
- CARACTERÍSTICAS GENERALES
- El agregado grueso debe estar compuesto de grava, grava triturada,
roca triturada, escoria de alto horno enfriada al aire, o concreto
triturado fabricado con cemento hidráulico o una combinación de
ellos, conforme a los requisitos de esta norma.
- El agregado grueso debe estar compuesto de grava, grava triturada,
roca triturada, escoria de alto horno enfriada al aire, o concreto
triturado fabricado con cemento hidráulico o una combinación de
ellos, conforme a los requisitos de esta norma.
- CARACTERÍSTICAS GENERALES
- GRADACIÓN

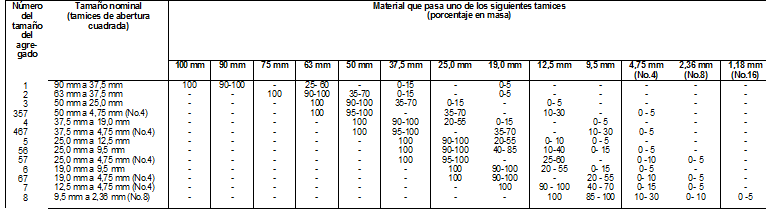

- El agregado grueso debe cumplir con los requisitos
establecidos en la Tabla 2 para el número de tamaño
especificado.
- El agregado grueso debe cumplir con los requisitos
establecidos en la Tabla 2 para el número de tamaño
especificado.
- SUSTANCIAS DAÑINAS
- Con excepción de lo previsto en el numeral 11.3, los límites dados en la
Tabla 3 se deben aplicar a la clase de agregado grueso solicitado en la
orden de compra o cualquier otro documento (véanse las notas 7 y 8). Si
no se especifica la clase, se deben aplicar los requisitos para las
clasificaciones 3S, 3M, ó 1N, para las regiones pluviométricas altas,
medias y bajas, respectivamente (véanse la Tabla 3 y la Figura 1).
- Con excepción de lo previsto en el numeral 11.3, los límites dados en la
Tabla 3 se deben aplicar a la clase de agregado grueso solicitado en la
orden de compra o cualquier otro documento (véanse las notas 7 y 8). Si
no se especifica la clase, se deben aplicar los requisitos para las
clasificaciones 3S, 3M, ó 1N, para las regiones pluviométricas altas,
medias y bajas, respectivamente (véanse la Tabla 3 y la Figura 1).
- MÉTODOS DE MUESTREO Y ENSAYO
- El muestreo y el ensayo de los agregados deben hacerse de acuerdo con los siguientes métodos, a menos
que se especifique otra cosa en esta norma. Los ensayos exigidos se deben hacer sobre especímenes que
cumplan con los requisitos de los métodos de ensayo designados. Se permite el uso del mismo
espécimen de ensayo para el análisis granulométrico y para la determinación del material que pasa el
tamiz 75 µm, (No. 200). Para la preparación de muestras para los ensayos de sanidad y abrasión, se
permite el uso de tamaños separados del análisis de granulometría. Para la determinación de todos los
otros ensayos y para la evaluación de la reactividad potencial del álcali en donde se requiere, se usan
especímenes de ensayo independientes.
- El muestreo y el ensayo de los agregados deben hacerse de acuerdo con los siguientes métodos, a menos
que se especifique otra cosa en esta norma. Los ensayos exigidos se deben hacer sobre especímenes que
cumplan con los requisitos de los métodos de ensayo designados. Se permite el uso del mismo
espécimen de ensayo para el análisis granulométrico y para la determinación del material que pasa el
tamiz 75 µm, (No. 200). Para la preparación de muestras para los ensayos de sanidad y abrasión, se
permite el uso de tamaños separados del análisis de granulometría. Para la determinación de todos los
otros ensayos y para la evaluación de la reactividad potencial del álcali en donde se requiere, se usan
especímenes de ensayo independientes.
- PALABRAS CLAVE
- Agregados; agregado grueso;
agregados de concreto; agregado
fino.
- Agregados; agregado grueso;
agregados de concreto; agregado
fino.
- MÉTODOS PARA EVALUAR LA REACTIVIDAD
POTENCIAL DE UN AGREGADO
- Se han propuesto varios métodos para la detección de la reactividad
potencial. Sin embargo, no proporcionan información cuantitativa sobre el
grado de reactividad que se puede esperar o tolerar en servicio. Por lo
tanto, se recomienda que la evaluación de la reactividad potencial de un
agregado se base en el criterio e interpretación de los datos sobre los
ensayos, y en el examen de las estructuras de concreto que contienen una
combinación de agregados finos y gruesos y de cementos para uso en una
nueva obra. Los resultados de los siguientes ensayos pueden ser de utilidad
para la evaluación.
- Se han propuesto varios métodos para la detección de la reactividad
potencial. Sin embargo, no proporcionan información cuantitativa sobre el
grado de reactividad que se puede esperar o tolerar en servicio. Por lo
tanto, se recomienda que la evaluación de la reactividad potencial de un
agregado se base en el criterio e interpretación de los datos sobre los
ensayos, y en el examen de las estructuras de concreto que contienen una
combinación de agregados finos y gruesos y de cementos para uso en una
nueva obra. Los resultados de los siguientes ensayos pueden ser de utilidad
para la evaluación.
- OCURRENCIA DE AGREGADOS REACTIVOS EN COLOMBIA
- La ocurrencia de los minerales reactivos en aluviones y materiales de arrastre, que constituyen la fuente más
común de agregados pétreos para la construcción. La explotación de los aluviones y materiales de arrastre da lugar
a la utilización de materiales recogidos en sitios relativamente alejados de su lugar de origen, e incluso a la
concentración de algunos materiales reactivos que, como la lidita y el cuarzo, son físicamente más resistentes que
otros componentes de la roca de la cual proceden.
- La ocurrencia de los minerales reactivos en aluviones y materiales de arrastre, que constituyen la fuente más
común de agregados pétreos para la construcción. La explotación de los aluviones y materiales de arrastre da lugar
a la utilización de materiales recogidos en sitios relativamente alejados de su lugar de origen, e incluso a la
concentración de algunos materiales reactivos que, como la lidita y el cuarzo, son físicamente más resistentes que
otros componentes de la roca de la cual proceden.
