HIDRAULICA

MARIA JOSE CARO CASTRO 802 JHOANY SALAMANCA CODIGO 6

HIDRAULICA

¿QUE ES? La hidráulica es el estudio designado al análisis de los aceites especiales utilizados en máquinas investiga sobre los líquidos que pueden hacer esta acción mucho más fiable y mejor.

USO DE LA HIDRAULICA

No solo lo podemos encontrar en el ambito industrial sino tambien en otros ambitos. Incluso relacionados con la vida diaria, igualmente se emplean para construcciones desde puentes hasta turbinas

APLICACIONES DE LA HIDRAULICA

En la actualidad las aplicaciones de la oleohidráulica y neumática son muy variadas, esta amplitud en los usos se debe principalmente al diseño y fabricación de elementos de mayor precisión y con materiales de mejor calidad, acompañado además de estudios mas acabados de las materias y principios que rigen la hidráulica y neumática. Todo lo anterior se ha visto reflejado en equipos que permiten trabajos cada vez con mayor precisión y con mayores niveles de energía, lo que sin duda ha permitido un creciente desarrollo de la industria en general.

APLICACIÓN MOVIL

El empleo de la energía proporcionada por el aire y aceite a presión, puede aplicarse para transportar, excavar, levantar, perforar, manipular materiales, controlar e impulsar vehículos móviles tales como: Tractores Grúas Retroexcavadoras Camiones recolectores de basura Cargadores frontales Frenos y suspensiones de camiones Vehículos para la construcción y mantención de carreteras

249147 1 (image/jpeg)

Pie de foto: : CAMIÓN RECOLECTOR DE BASURA

APLICACIÓN INDUSTRIAL

En la industria, es de primera importancia contar con maquinaria especializada para controlar, impulsar, posicionar y mecanizar elementos o materiales propios de la línea de producción, para estos efectos se utiliza con regularidad la energía proporcionada por fluidos comprimidos. Se tiene entre otros: Maquinaria para la industria plástica Máquinas herramientas Maquinaria para la elaboración de alimentos Equipamiento para robótica y manipulación automatizada Equipo para montaje industrial Maquinaria para la minería Maquinaria para la industria siderúrgica

Caterpillar A (image/gif)

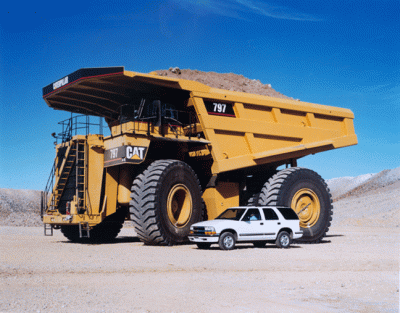

Pie de foto: : Maquinaria para mineria

APLICACIÓN AUTOMOTRIZ

La hidráulica resuelve problemas como el flujo de fluidos por conductos o canales abiertos y el diseño de presas de embalse, bombas y turbinas. En otros dispositivos como boquillas, válvulas, surtidores y medidores se encarga del control y utilización de líquidos.

Venta+De+Repuestos+Para+Automoviles+En+El+7+De+Agosto+En+Bogota%Cc%81+Dc (image/jpeg)

APLICACIÓN NAVAL

timón, mecanismos de transmisión, sistemas de mandos, sistemas especializados de embarcaciones o buques militares

01335813 Xl (image/jpeg)

Pie de foto: : Buque militar

instrumental quirúrgico, mesas de operaciones, camas de hospital, sillas e instrumental odontológico, etc.

Mantenimiento Y Limpieza De Camas De Hospital (image/jpeg)

Aplicaciones en la medicina

Pie de foto: : Cama de hospital

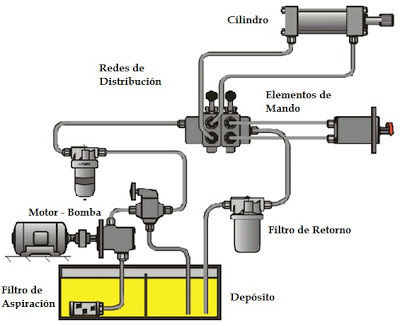

ELEMENTOS DE UN CIRCUITO HIDRAULICO

Circuito+Hidráulico+Básico (image/jpeg)

En todo circuito hidráulico hay tres partes bien diferenciadas: El grupo generador de presión, el sistema de mando y el actuador. El grupo generador de presión es el órgano motor que transfiere la potencia al actuador para generar trabajo. La regulación de esta transmisión de potencia se realiza en el sistema de mando que está formado por una serie de válvulas limitadoras de caudal y de presión, distribuidoras, de bloqueo, etc. Cada elemento de una instalación hidráulica tiene unas determinadas características que es preciso conocer para deducir el funcionamiento de la instalación. Los elementos constitutivos del circuito hidráulico son:   Tanque o depósito de aceite. Filtro Bomba Elementos de regulación y control Actuadores Redes de distribución

Tanque+Hidra (image/jpeg)

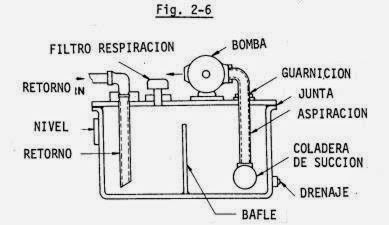

La principal función del tanque hidráulico es almacenar aceite, aunque no es la única. El tanque también debe eliminar el calor y separar el aire del aceite. Los tanques deben tener resistencia y capacidad adecuadas, y no deben dejar entrar la suciedad externa. Los tanques hidráulicos generalmente son herméticos.

TANQUE HIDRAULICO

FILTRO

Filtro Hidráulico Mccormick C Y Cx Img40384ni0w340h255t0 (image/jpeg)

Un filtro hidráulico es el componente principal del sistema de filtración de una máquina hidráulica, de lubricación o de engrase. Estos sistemas se emplean para el control de la contaminación por partículas sólidas de origen externo y las generadas internamente por procesos de desgaste o de erosión de las superficies de la maquinaria, permitiendo preservar la vida útil tanto de los componentes del equipo como del fluido hidráulico.

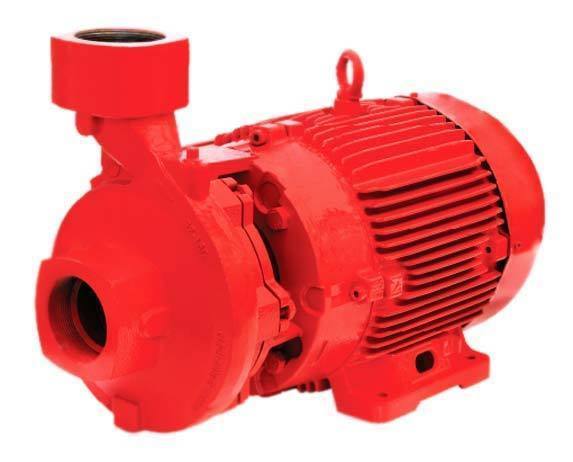

BOMBA HIDRAULICA

Bomba Hidraulica Eletrica 02 (image/jpeg)

Nos proporcionan una presión y caudal adecuado de líquido a la instalación. La bomba hidráulica convierte la energía mecánica en energía hidráulica. Es un dispositivo que toma energía de una fuente (un motor, un motor eléctrico, etc.) y la convierte a una forma de energía hidráulica. La bomba toma aceite o fluido hidráulico de un depósito de almacenamiento (un tanque) y lo envía como un flujo al sistema hidráulico. Todas las bombas producen flujo de aceite de igual forma. Se crea un vacío a la entrada de la bomba. La presión atmosférica, más alta, empuja el aceite a través del conducto de entrada a las cámaras de entrada de la bomba. Los engranajes de la bomba llevan el aceite a la cámara de salida de la bomba. El volumen de la cámara disminuye a medida que se acerca a la salida. Esta reducción del tamaño de la cámara empuja el aceite a la salida.

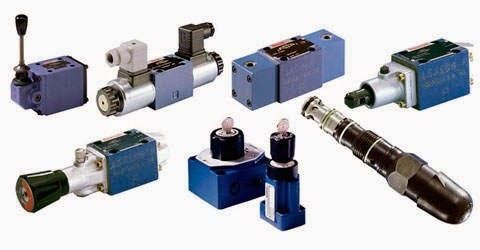

ELEMENTOS DE REGULACION Y CONTROL

Valvulas Hidraulicas (image/jpeg)

Son los encargados de regular el paso del aceite desde las bombas a los elementos actuadores. Estos elementos, que se denominan válvulas, pueden ser activados de diversas formas: manualmente, por circuitos eléctricos, neumáticos, hidráulicos o mecánicos. La clasificación de estas válvulas se puede hacer en tres grandes grupos: de dirección, antirretorno y de presión y caudal.

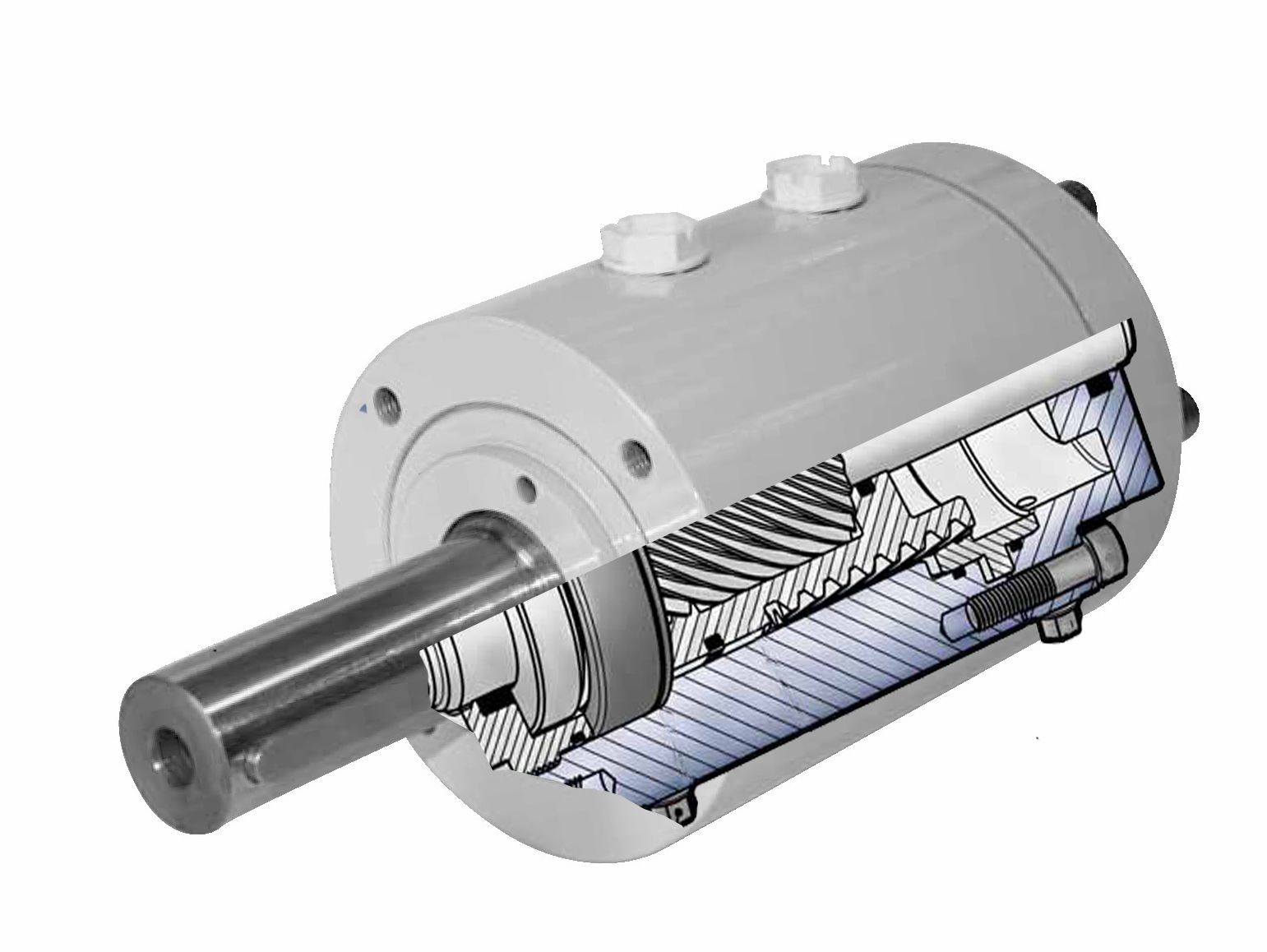

ACTUADORES

010002018 Prg1 10854 (image/jpeg)

Los actuadores transforman la energía de presión del aire comprimido o del aceite en energía mecánica, que será aplicada posteriormente para conseguir el efecto deseado. Según el tipo de movimiento, hay dos tipos de actuadores:   Los cilindros: capaces de producir un movimiento rectilíneo Los motores: con los que se consigue un movimiento rotativo
