NÚMERO DE REYNOLDS  Y FLUJO LAMINAR O TURBULENTODesarrollado por Ing. Carlos García


Clasificación del flujo como laminar o turbulento.Para calcular la cantidad de energía perdida debido a la fricción en un sistema de fluido, es necesario caracterizar la naturaleza del flujo. Un flujo lento y uniforme se conoce como flujo laminar, mientras que un flujo rápido y caótico se conoce como flujo turbulento.

Flujo Laminar o Turbulento

Pie de foto: : Flujo Laminar o Turbulento

https://www.youtube.com/watch?v=1KaFcBM2FGI (Enclavar)

Flujo Laminar o Turbulento

Pie de foto: : Vídeo que explica el concepto de Flujo laminar y turbulento

Flujo Laminar

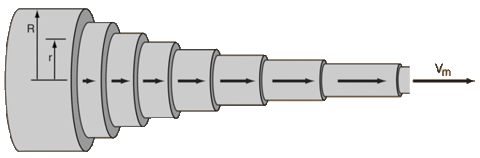

Cuando el gradiente de velocidad es bajo, la fuerza de inercia es mayor que la de fricción, las partículas se desplazan pero no rotan, o lo hacen pero con muy poca energía, el resultado final es un movimiento en el cual las partículas siguen trayectorias definidas, y todas las partículas que pasan por un punto en el campo del flujo siguen la misma trayectoria.


Flujo Turbulento


Al aumentar el gradiente de velocidad se incrementa la fricción entre partículas vecinas al fluido, y estas adquieren una energía de rotación apreciable, la viscosidad pierde su efecto, y debido a la rotación las partículas cambian de trayectoria.  Al pasar de unas trayectorias a otras, las partículas chocan entre sí y cambian de rumbo en forma errática.

NÚMERO DE REYNOLDS

�El número de Reynolds se puede considerar como la razón de fuerzas inerciales a fuerzas viscosas que actúan sobre un elemento de fluido.De manera alternativa, es la razón de la velocidad y la longitud características a la viscosidad cinemática.

b2699bdd-81e0-46fa-83ea-9bd9f1048241 (image/jpg)

Pie de foto: : Fórmula Número de Reynolds

NÚMERO DE REYNOLDS

afe531d8-4f40-4a8e-b206-6a90d2caf70b (image/png)

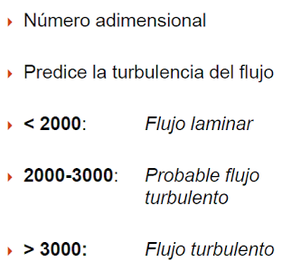

El Número de Reynolds nos sirve para predecir si un flujo será turbulento o no. Para lo cual se tiene establece el rango definido en la figura.

NÚMERO DE REYNOLDS

https://www.youtube.com/watch?v=2d3WVB8uLyQ (Enclavar)

Pie de foto: : Vídeo Calculo de F a partir del Número de Reynolds en el Diagrama de Moody
