| Pregunta | Respuesta |
| 1. INTRODUCCION ¿Qué protocolos de identificación soporta el MFRC522? | El módulo de transmisión del MFRC522 soporta el modo de lectura/escritura especificado por la norma ISO/IEC A/MIFARE utilizando vari@s velocides de transferencia y protocolos de modulación. Especificamente soporta todas las variantes de los siguientes protocolos de identificación: * MIFARE Mini * MIFARE 1K * MIFARE 4K * MIFARE Ultralight * MIFARE DESFire EV1 * MIFARE Plus RF |
| 2. DESCRIPCION GENERAL ¿Qué es el MFRC522? | El MFRC522 es un chip altamente integrado desarrollado por NXP para la lectura y escritura sin contacto de tags (tarjetas y transponders) RFID de 13.56 MHz en conformidad con el estándar ISO/IEC 14443 A para MIFARE y NTAG. |
| 2. DESCRIPCION GENERAL ¿Que tipos de interfaces de comunicación proporciona el MFRC522 para su conexión con un host, por ejemplo un microcontrolador? ¿Cual es la maxima velocidad de transferencia de datos admisible en cada caso? | El MFRC522 proporciona las siguientes 3 interfaces de comunicación serial: * SPI (Serial Peripheral Interface): hasta 10 Mbps * UART (similar a RS232): hasta 1228 * I2C: hasta 400 kBd en modo Fast y 3400 kBd en modo High-speed |
| 3. CARACTERISTICAS Y BENEFICIOS ¿Cual es la distancia tipica de operación del MFRC522? ¿Cuál es su rango de voltajes de operación? ¿Cual es la frecuencia de operación del oscilador interno? | La distancia de operación, tanto para lectura como para escritura, puede llegar a ser hasta 50 mm, dependiendo del tamaño de la antena y del grado de sintonización. El dispositivo opera con voltajes de alimentación entre 2.5V y 3.3V. El oscilador interno opera con un cristal de 27.12 MHz |

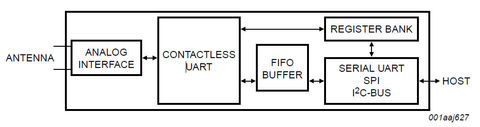

| 4. (6) DIAGRAMA DE BLOQUES En la figura se muestra el diagrama simplificado de bloques del MFRC522. En términos generales, ¿qué hace cada bloque? | * La interfaz análoga maneja la modulación y demodulación de las señales análogas hacia y desde la antena. * El UART de no contacto gestiona los requisitos de los protocolos de comunicación en cooperación con el host * El buffer FIFO (64 bytes) asegura la ràpida y conveniente transferencia de datos hacia y desde el host y el UART de no contacto, y viceversa. * El controlador de la interfaz serial (UART, SPI, I2C) ... * El banco de registros ... |
| 5. (7) PINOUT En la figura se muestra el pinout del MFRC522 en encapsulado SOT617. En términos generales, ¿cuál es la función de cada pin o grupo de pines? | |

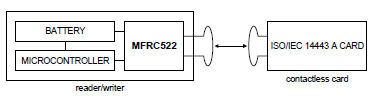

| 6. (8) DESCRIPCION FUNCIONAL En la figura se muestra la estructura básica de un sistema embebido de lectura/escritura de tags RFID basado en el MFRC522. Explique brevemente como funciona | ♦ La tarjeta RFID es potenciada por y se comunica con el lector RFID mediante el acoplamiento inductivo de sus antenas. Estas últimas forman un transformador. ♦ A través de la antena del lector fluye una corriente sinusoidal modulada que produce un campo magnético AC. Cuando la tarjeta entra en este campo magnético, se induce en la antena de la misma una corriente alterna, la cual es utilizada por la tarjeta para obtener la DC que alimenta un IC incorporado. ♦ El lector envía información a la tarjeta modulando en amplitud su campo magnético. Esta información es demodulada, sincronizada, decodificada y procesada por el IC de la tarjeta. ♦ El IC de la tarjeta se comunica con el lector modulando la carga de su antena y por tanto la de la antena del lector. Este proceso utiliza una subportadora de 847.5 kHz, la cual es filtrada por el lector para decodificar el dato. |
| 6. (8) DESCRIPCION FUNCIONAL En el diagrama de bloques de la figura se ilustra el proceso de comunicación entre un tag RFID y un lector basado en MFRC522 a nivel de capa física. Explique brevemente como se ejecuta | (1) El lector se comunica con la tarjeta utilizando modulación ASK (100%), codificación Miller y velocidades de transferencia desde 106 hasta 848 kBd (2) La tarjeta se comunica con el lector utilizando modulación de subportadora, codificación Manchester o BPSK y velocidades de transferencia desde 106 hasta 848 kBd. |
| 6. (8) DESCRIPCION FUNCIONAL ¿Que velocidades de transferencia, protocolos de modulación, esquemas de codificación de bits y longitudes de bit se utilizan en el lado del lector cuando se envían datos desde el MFRC522 a un tag RFID? | Se utilizan típicamente velocidades de transferencia de 106, 212, 424 y 848 kBd (kilobaudios) con longitudes de bit de 128, 64, 32 y 16 bits, respectivamente. En cada caso se utiliza modulación ASK al 100%, codificación Miller modificada y tiempo de bit de 13.56 microsegundos |
| 6. (8) DESCRIPCION FUNCIONAL ¿Que velocidades de transferencia, protocolos de modulación, esquemas de codificación de bits y frecuencias de subportadora se utilizan en el lado del tag cuando el MFRC522 recibe datos desde un tag RFID? | Se utilizan típicamente velocidades de transferencia de 106, 212, 424 y 848 kBd. En todos los casos se utiliza modulación de subportadora y la frecuencia de la subportadora es 13.56/16 Mhz (847.5 kHz). Se utiliza codificación Manchester para 106kBd y codificación BPSK para las demás velocidades. |

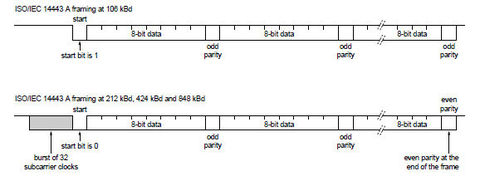

| 6. (8) DESCRIPCION FUNCIONAL En la figura se muestran las estructuras de codificación y de tramado de datos para distintas velocidades de transferencia tal como deben ser gestionados por el MFRC522 y el host externo de acuerdo al protocolo ISO/IEC 14443A. Explique. | La información transmitida por el lector o por el tag se envía en forma de tramas. Una trama se compone de un comienzo (start) de trama (EOF), varios caracteres y un final (end) de trama EOF). Cada |
| 6. (8) DESCRIPCION FUNCIONAL En términos generales, ¿como cálcula el coprocesador CRC interno del MFRC el valor CRC y los bits de paridad de la trama? ¿Cómo puede ser eliminada la generación automática de paridad? | Calcula el valor CRC de acuerdo al procedimiento establecido en la parte 3 del protocolo ISO/IEC 14443A. Determina los bits de paridad de acuerdo a la velocidad de transferencia Se puede eliminar (conmutar off) la generación automática de paridad utilizando el bit 'ParityDisable' del registro 'MfRxReg'. |
| 6. (8.1) INTERFACES DIGITALES | PENDIENTE |
