Componentes de la tarjeta madre

Nota:

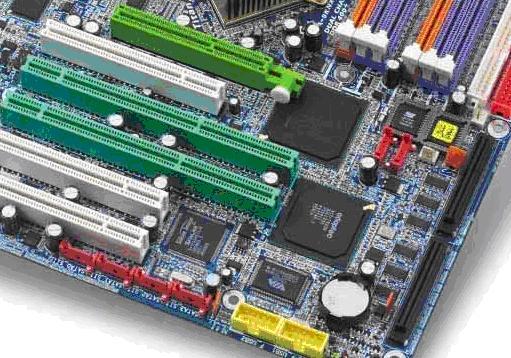

• Expande las funciones o servicios de la computadora

1. Conector para puerto IEEE 1394

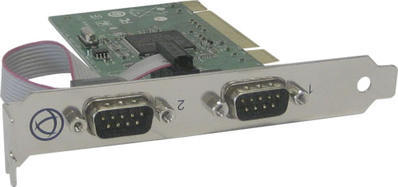

2. Tarjeta PCI serie

   Nota:

   • Aumenta el numero de puertos serie en el ordenador.

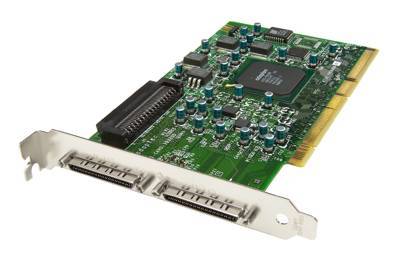

3. Tarjetas PCI-SCSI

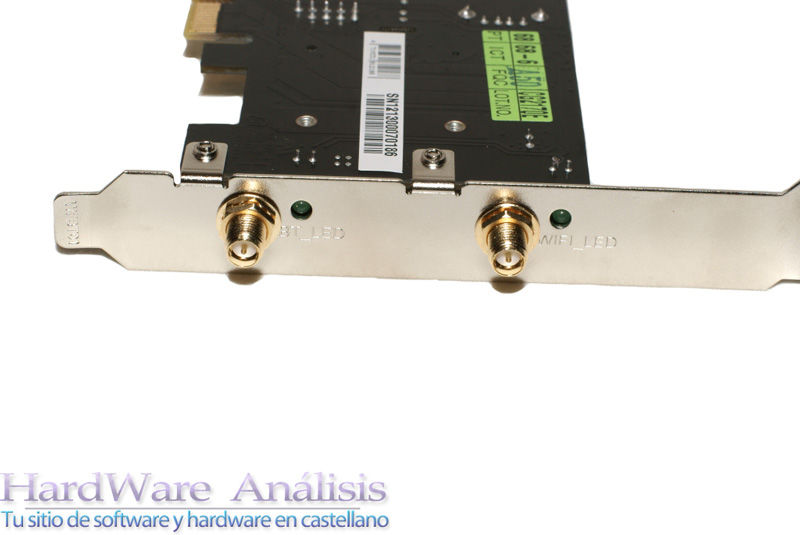

4. Bracket

   Nota:

   • Dan salida al exterior a puertos en el PC

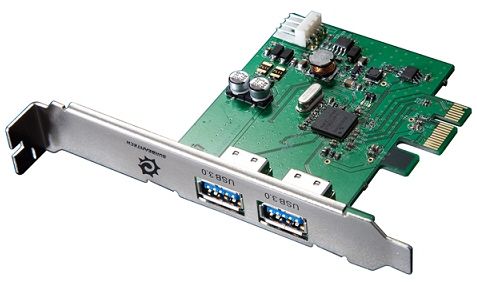

5. PCI - USB

   Nota:

   • Permite incorporar puertos USB

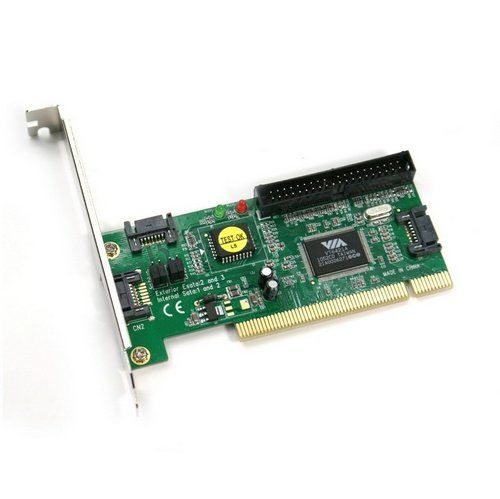

6. PCI - SATA

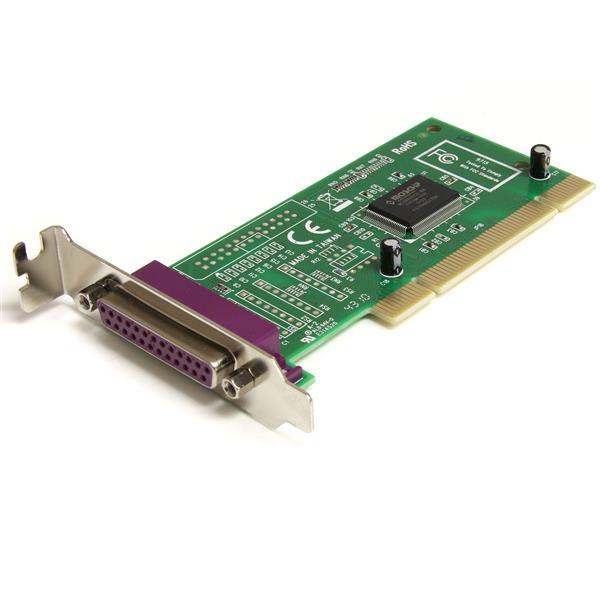

7. PCI - IDE

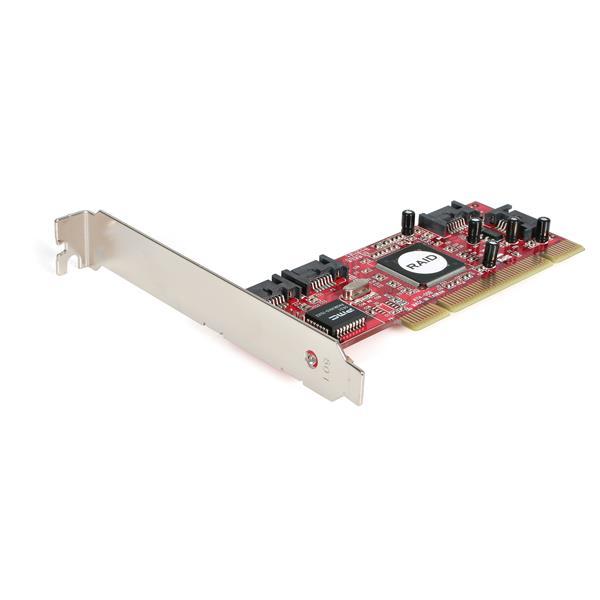

8. PCI - RAID

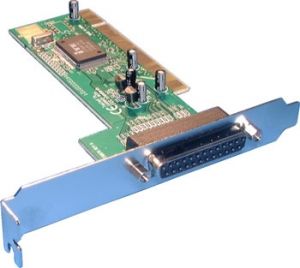

9. PCI - PARALELO

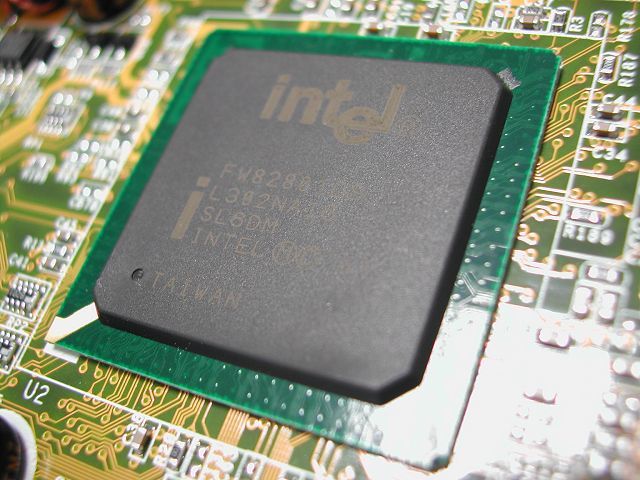

Nota:

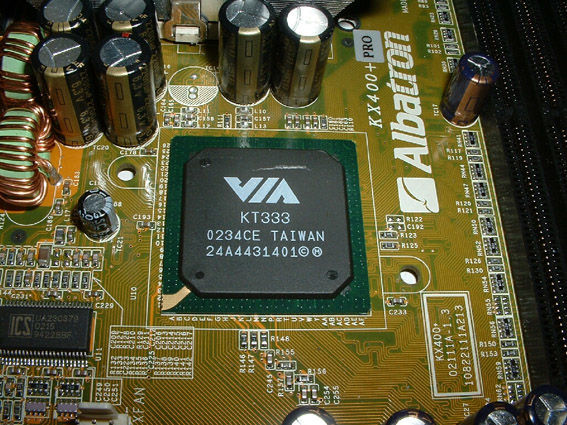

• Es el circuito integrado más importante del conjunto de chips. Es el corazón de la placa base.

1. Bus dedicado

   Nota:

   • Comunica al puente sur con el puente norte.

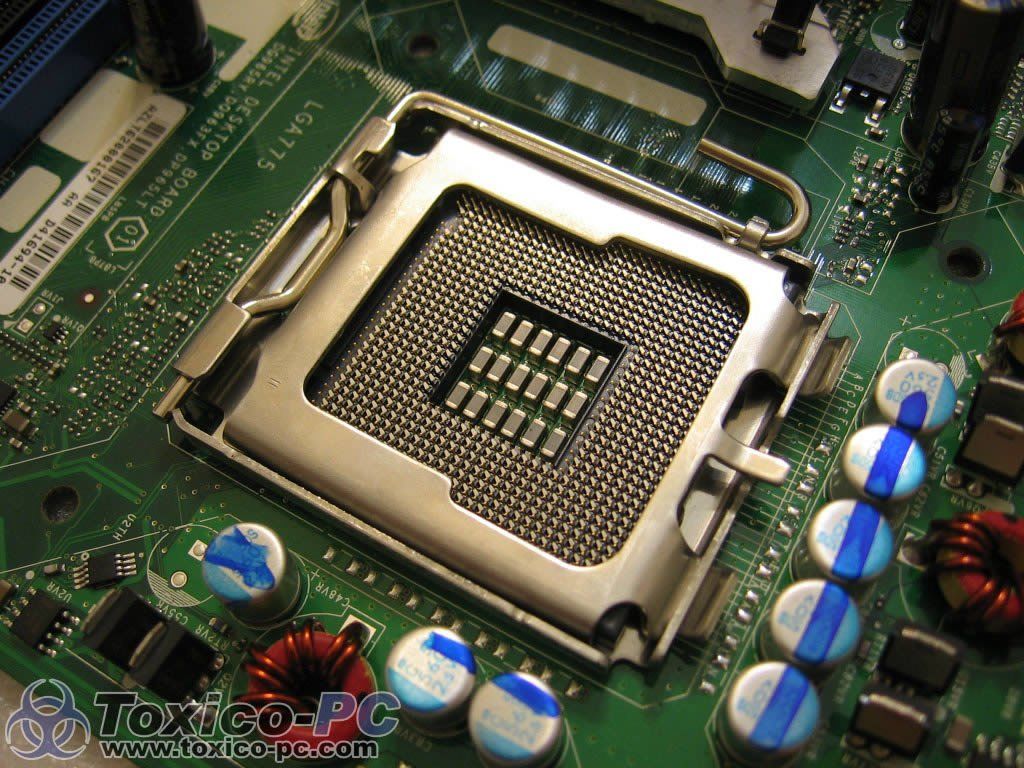

Nota:

• Fija y conecta a un microprocesador

Nota:

• Es un dispositivo critico de la computadora.

1. Video Integrado

   Nota:

   • Es un chipset integrado al puente norte del motherboard.
2. Placa aceleradora de video

   Nota:

   • Es la segunda versión de dispositivos de video. Tiene un procesador y una memoria de video propios.
   1. Placa de video AGP

      Nota:

      • Fue remplazada por la PCI Express 16X
   2. PCI Express 16X

      Nota:

      • Es desarrollo de slot PCI, se basa en un sistema de comunicación en serie  más veloz que los anteriores
3. Placas sintonizadoras

   Nota:

   • Hay 2 tipos de tarjetas. Las  orientadas a la captura de video y  las que sintonizan canales de aire
4. Placas de captura de video

   Nota:

   • Las placas capturadoras no son para el público convencional. Se usan en edición de video digital y analógico
5. Placa sintonizadora

   Nota:

   • Están destinadas al público convencional
6. Procesamiento dual

   Nota:

   • Permite el funcionamiento de más de una placa gráfica trabajando en forma simultánea.
7. Tecnología SLI

   Nota:

   • Aumenta la potencia de una PC a nivel de gráficos
8. Tecnología CrossFire

   Nota:

   • Funciona con puertos PCI-E 16X.

Nota:

• Se comunica con todos los demas buses de los dispositivos.

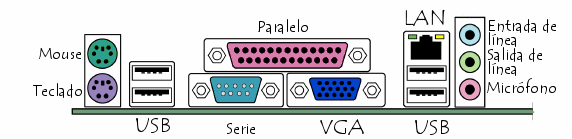

Nota:

• Aqui se conectan los dispositivos y perifericos externos

Nota:

• Mantiene los datos del SETUP

Nota:

• Orienta la posición correcta de la placa de video

Nota:

• Interconectan a todos los dispositivos que se relacionen con el motherboard.

Nota:

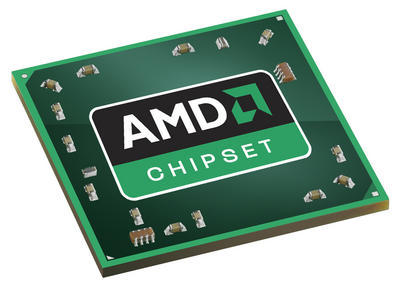

• Grupo de chips diseñados para realizar determinadas tareas

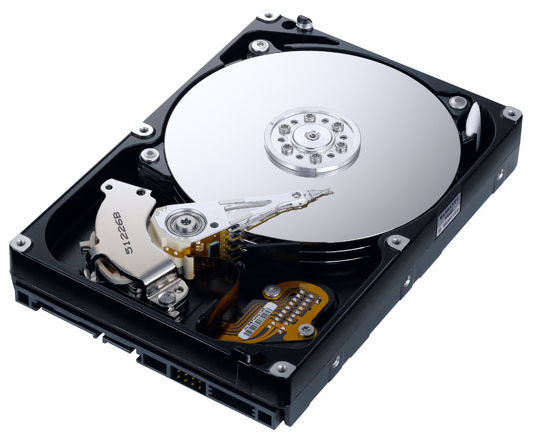

1. IDE

   Nota:

   • Poseen la circuiteria de control en el propio disco duro, lo que los hace económicos y fáciles de producir.
2. SCSI

   Nota:

   • Permite conectar en cadena hasta 7 discos a una sola controladora.
3. Prestaciones
   1. TMA

      Nota:

      • Tiempo medio de acceso y posicionamiento de las cabezas del disco duro en un cilindro determinado.
   2. TMB

      Nota:

      • Posicionamiento pista a pista. Tiempo medio de posicionamiento de las cabezas del disco duro entre dos cilindros consecutivos.

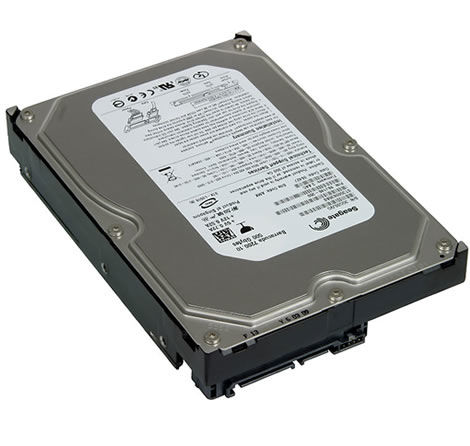

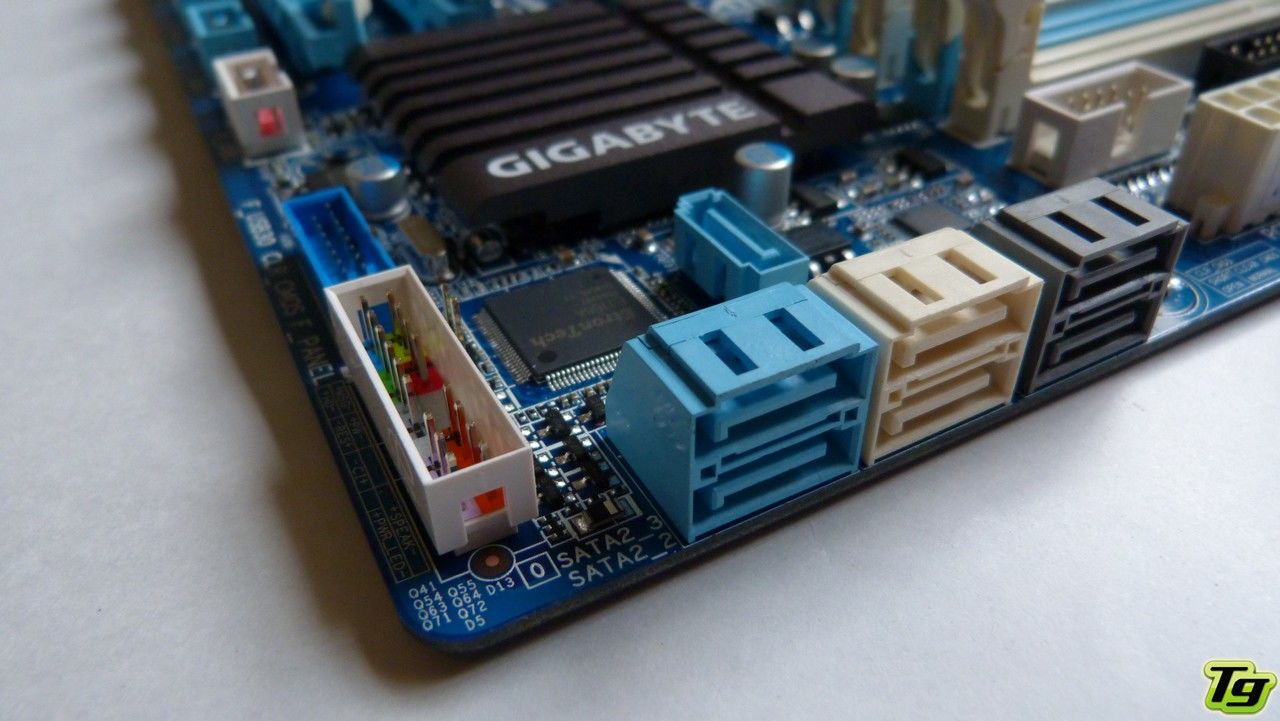

4. SATA
