El flip-flop J-K.

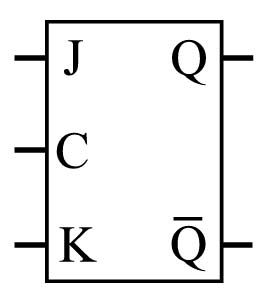

- Como puede verse en el símbolo del flip-flop J-K, este posee dos salidas complementarias Q y Q al
igual que el flip-flop R-S.
- (1) Cuando J=1 y K=1, al ir la entrada de la terminal de reloj C (clock) de 1 a 0 nada ocurre y el flip-flop
J-K retiene el estado que poseía anteriormente.
- (2) Cuando J=1 y K=0, al ir la entrada C de 1 a 0 el flip-flop J-K tomará el estado Q=1
independientemente del estado en el que se encontraba anteriormente.
- (3) Cuando J=0 y K=1, al ir la entrada C de 1 a 0 el flip-flop J-K tomará el estado Q=0
independientemente del estado en el que se encontraba anteriormente.
- (4) Cuando J=0 y K=0, al ir la entrada C de 1 a 0 el flip-flop J-K tomará un estado opuesto a aquél en el
cual se encontraba anteriormente. Esto quiere decir que si antes de la transición en la terminal C de
1 a 0 el flip-flop J-K se encontraba en el estado Q=1, entonces tomará el estado Q=0 después de la
transición. Asimismo, si se encontraba en el estado Q=0 antes de la transición, entonces tomará el
estado Q=1 después de la transición.
- (1) Cuando J=1 y K=1, al ir la entrada de la terminal de reloj C (clock) de 1 a 0 nada ocurre y el flip-flop
J-K retiene el estado que poseía anteriormente.
