Capitulo 7 EIGRP

7.0 EIGRP
1. 7.0.1 Introducción
  1. 7.0.1.1 Introducción
    1. EIGRP es un protocolo de routing vector distancia
7.1 Características de EIGRP
1. 7.1.1 Características básicas de EIGRP
  1. 7.1.1.1 Características de EIGRP
    1. Algoritmo de actualización difusa-Establecimiento de adyacencias de vecinos-Protocolo de transporte confiable-Actualizaciones parciales y limitadas-Balanceo de carga de mismo costo o con distinto costo

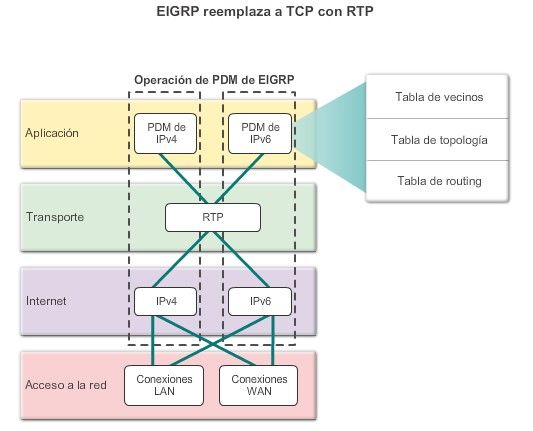

  2. 7.1.1.2 Módulos pendientes de protocolo
    1. Módulos dependientes de protocolo (PDM)
  3. 7.1.1.3 Protocolo de transporte confiable

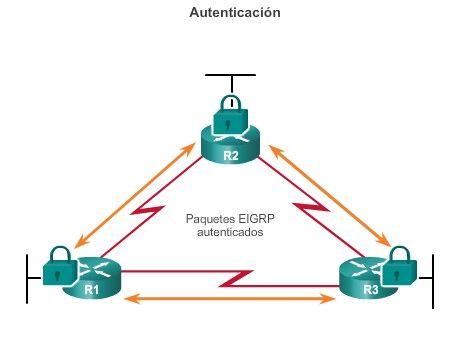

  4. 7.1.1.4 Autentificación
2. 7.1.2 Tipos de paquetes EIGRP

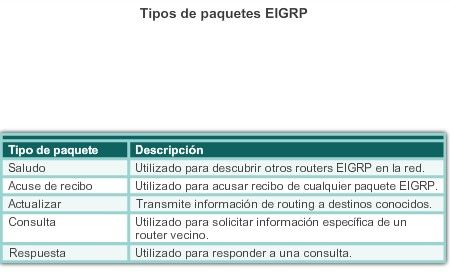

  1. 7.1.2.1 Tipos de paquetes EIGR

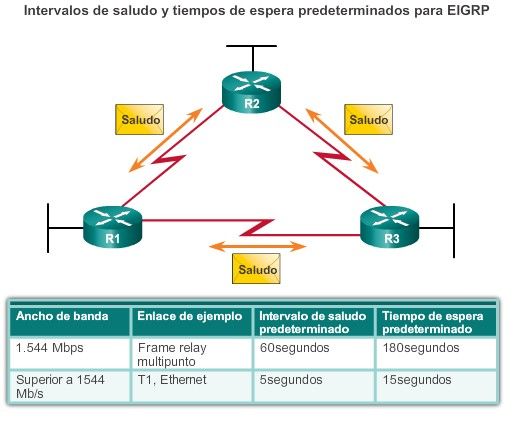

  2. 7.1.2.2 Paquetes de saludo EIGRP
  3. 7.1.2.3 Paquetes de actualizaciones y acuse de recibo EIGRP
    1. Paquetes de actualización EIGRP: para propagar información de routing
    2. Paquetes de acuse de recibo EIGRP: cuando se usa el método de entrega confiable.

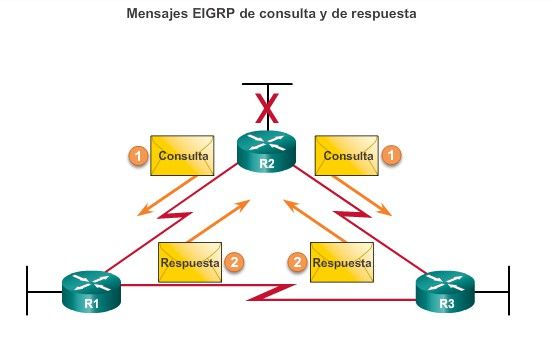

  4. 7.1.2.4 Paquetes de consulta y de respuesta EIGRP
  5. 7.1.2.5 Actividad: Identificar el tipo de paquete EIGRP
  6. 7.1.2.6 Demostración de video: Observación de las comunicaciones del protocolo EIGRP
3. 7.1.3 Mensajes de EIGRP
  1. 7.1.3.1 Encapsulación de mensajes EIGRP
  2. 7.1.3.2 TLV y encabezado de paquetes EIGRP
    1. Todos incluyen
      1. Actualizar-Consulta Respuesta-Saludo
7.2 Configuración de EIGRP para IPv4
1. 7.2.1 configuracion de EIGRP para IPv4

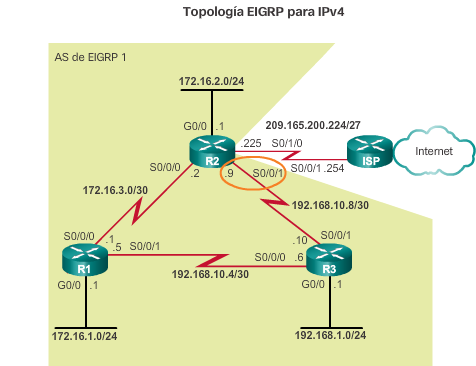

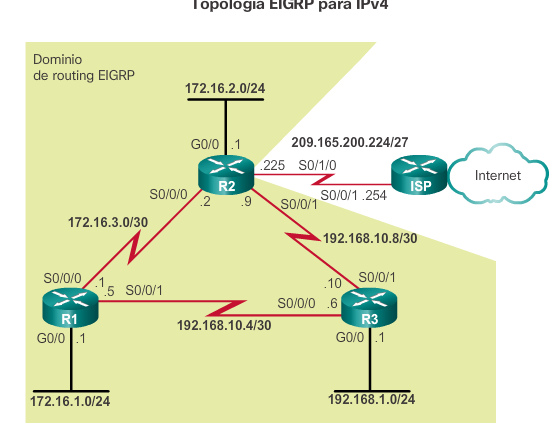

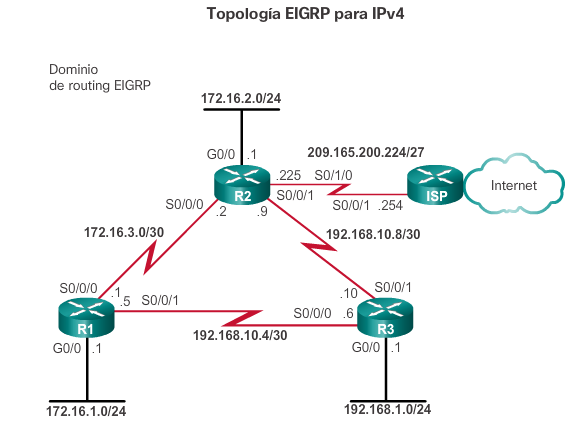

  1. 7.2.1.1 Topologia de la red EIGRP
    1. se muestra la topología que se usa en este curso para configurar EIGRP para IPv4.
      1. Los routers en la topología tienen una configuración inicial, que incluye las direcciones de las interfaces

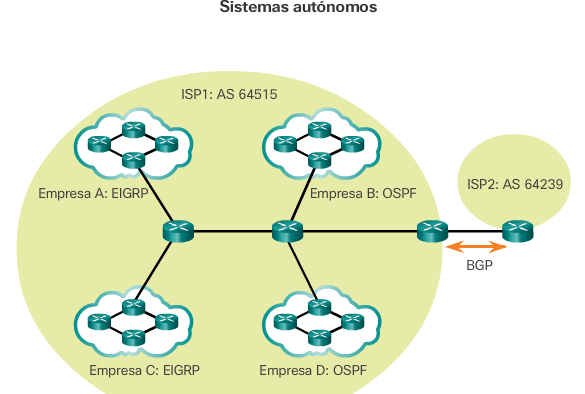

  2. 7.2.1.2 Numeros de sistemas autónomo
    1. EIGRP utiliza el comando router eigrp autonomous system
    2. IANA es un conjunto de redes bajo el control administrativo
    3. ISP y grandes instituciones utilizan el protocolo de routing de gateway exterio
  3. 7.2.1.3 El comando router de EIGRP
    1. El comando del modo de configuración global router
    2. En la figura 3, se muestra la configuración del proceso EIGRP en los routers R1, R2 y R3
    3. En este ejemplo, 1 identifica este proceso EIGRP en particular, que está en ejecución en el router.

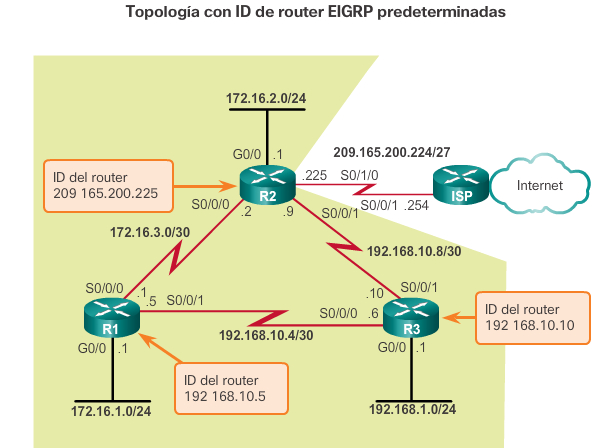

  4. 7.2.1.4Id. de router EIGRP
    1. Determinación del ID del router
      1. se utiliza para identificar de forma única a cada router
    2. Los routers Cisco derivan la ID del router sobre la base de tres criterios
      1. 1. Se utiliza la dirección IPv4 configurada con el comando eigrp router-id del modo de configuración del router.
      2. 2. Si la ID del router no está configurada, el router elige la dirección IPv4 más alta de cualquiera de sus interfaces loopback.
      3. 3. Si no se configuró ninguna interfaz loopback, el router elige la dirección IPv4 activa más alta de cualquiera de sus interfaces físicas.

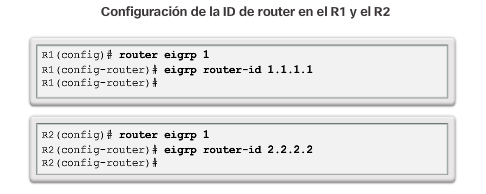

  5. 7.2.1.5Configuración de la ID del router EIGRP
    1. eigrp router-id (comando)
      1. se usa para configurar la ID del router EIGRP
    2. Router(config)# router eigrp autonomous-system
  6. 7.2.1.6El comando network
    1. tiene la misma función que en todos los protocolos de routing IGP
      1. Se habilita cualquier interfaz en el router que coincida con la dirección de red en el comando network
        Se incluye la red de las interfaces en las actualizaciones de routing EIGRP.
  7. 7.1.2.7 El comando network y la máscara wildcard
    1. manera predeterminada, cuando se usan el comando network y una dirección de red IPv4
      1. Para configurar EIGRP para que anuncie únicamente subredes específicas, utilice la opción wildcard-mask
        Router(config-router)# network network-address [wildcard-mask]

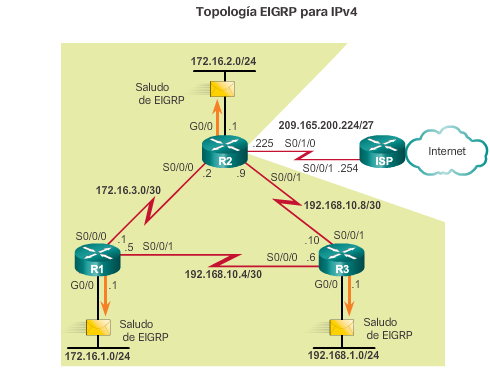

2. 7.2.1.8 Interfaz pasiva
  1. . El comando passive-interface se puede utilizar para evitar que se formen adyacencias de vecino.
    1. En la figura 1, se muestra que el R1, el R2 y el R3 no tienen vecinos en sus interfaces GigabitEthernet 0/0.
3. 7.2.2Verificación de EIGRP: análisis de vecinos

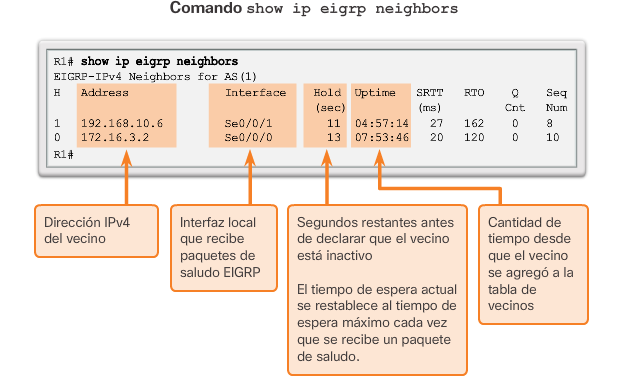

  1. 7.2.2.1 Verificación de EIGRP: análisis de vecinos
    1. show ip eigrp neighbors incluye lo siguiente:
      1. Columna H: enumera los vecinos en el orden en que fueron descubiertos.
        Address: dirección IPv4 del vecino.
        Interface: la interfaz local en la cual se recibió este paquete de saludo.

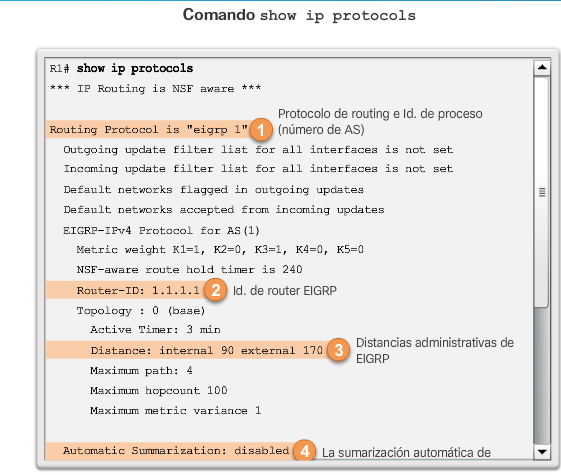

  2. 7.2.2.2Verificación de EIGRP: comando show ip protocols
    1. show ip protocols muestra los parámetros y otra información acerca del estado actua
    2. El resultado en la figura 1 indica varios parámetros EIGRP, incluido lo siguiente:
      1. 1. EIGRP es un protocolo de routing dinámico activo en el R1, configurado con el número de sistema autónomo 1.
        La ID de router EIGRP del R1 es 1.1.1.1.
      2. 3. Las distancias administrativas de EIGRP en el R1 son AD interna de 90 y externa de 170 (valores predeterminados).
  3. 7.2.2.3 Verificación de EIGRP: análisis de la tabla de routing IPv4
    1. examinar las tablas de routing IPv4 con el comando show ip route
    2. el administrador de red debe verificar la información en la tabla de routing para asegurarse de que esté completada
    3. Router(config-router)# no auto-summary

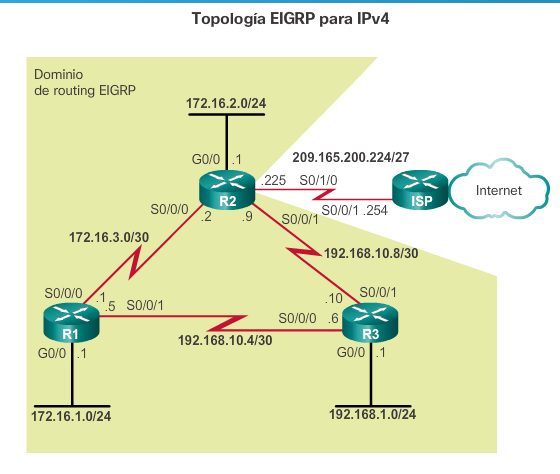

      1. En la figura 1, se muestra la topología del R1, el R2 y el R3.
7.3 Funcionamiento de EIGRP
1. 7.3.1 Detección inicial de rutas EIGRP

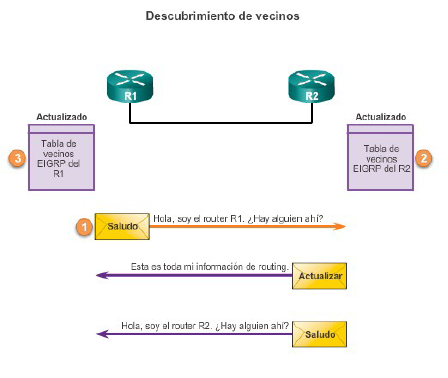

  1. 7.3.1.1 Adyacencia de vecinos EIGRP
    1. Descubir redes remotas de otros routers y convergencia
      1. Paquetes par establecer y mantener las adyecencias.
        Configuracion con el mismo numero de sistemas autonomo
        1.- Enlace y envia un paquete de saludo EIGRP
        2.- Responde con un paquete de actualización
        3.- Intercambio de saludos, se establece la adyecencia

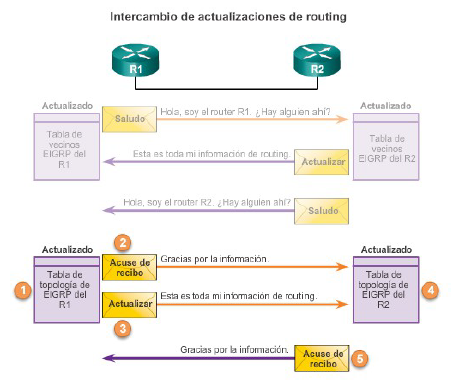

  2. 7.3.1.2 Tabla de topología de EIGRP
    1. Router receptor agrega entradas a la tabla de topologia
      1. Tabla para cada protocolo de routing IPv4 e IPv6
    2. 1.- Información de las rutas
      1. 2.-Paquete de acuse de recibo, la actualiación
        3.- redes que conoce, excepto descubiertas
        4.- Agrega información propia a la tabla 5.-Responde al paquete
2. 7.3.2 Métricas

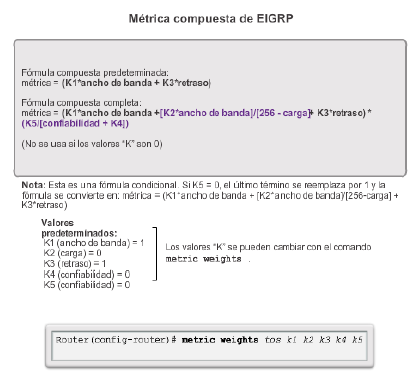

  1. 7.3.2.1 Métrica compuesta de EIGRP
    1. Ancho de banda
      1. Retraso
      2. Confiabilidad
      3. Carga
    2. Lamétrica compuesta
  2. 7.3.2.2Análisis de los valores de interfaz
    1. BW: Ancho de banda
    2. DLY: Retraso de la interfaz
    3. Reliability: Confiabilidad de la interfaz
    4. Txload, Rxload: Cargta transmitida

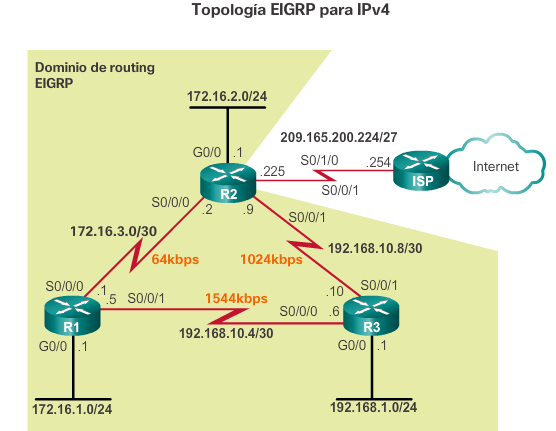

  3. 7.3.2.3 Métrica de ancho de banda
    1. Valor estático que utiliza algunos protocolos de routing
    2. kilobits por segundo (kb/s)
    3. show interfaces

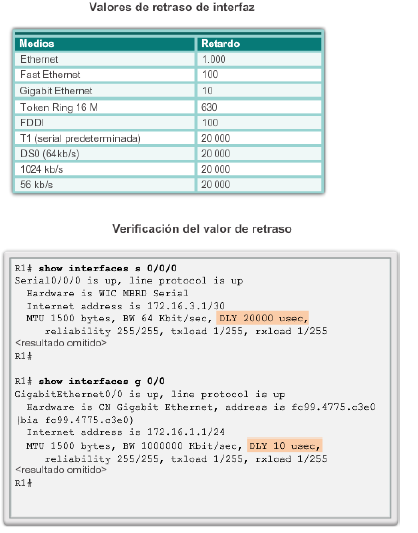

  4. 7.3.2.4 Métrica de retraso
    1. Tiempo que tarda un paquete en atravesar la ruta
    2. (DLY) Valor estático determinado en función del tipo de enlace al cual se encuentra la interfaz

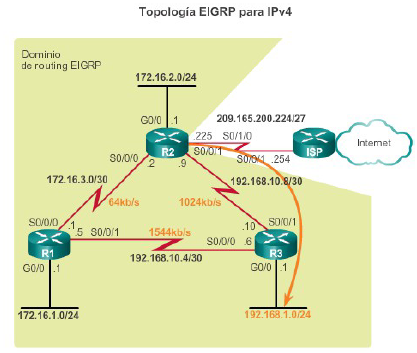

  5. 7.3.2.6 Cálculo de la métrica de EIGRP
    1. Ancho de banda
    2. Retardo
    3. Cálculo de la métrica
3. 7.3.3 DUAL y la tabla de topología
  1. 7.3.3.1 Conceptos acerca de DUAL
    1. Actualización por difusión, para proporcionar mejor ruta
      1. Sucesor
      2. Distancia factible(FD)
      3. Sucesor factible (FS)
  2. 7.3.3.3 Sucesor y distancia
    1. Router para reenvio de paquetes
    2. IP del sucesor entrada de tabla de enrutamiento
4. 7.3.3.4 Sucesores factibles, condición de factibilidad y distancia notificada
  1. Sucesos factibles (FS)
  2. Ruta de respaldo sin bucles a la misma red.
7.3.4 DUAL y la convergencia
1. 7.3.4.1 Máquina de estados finitos (FSM) DUAL
  1. El núcleo de EIGRP son DUAL y su motor de cálculos de ruta EIGRP
  2. sta FSM contiene toda la lógica que se utiliza para calcular y comparar rutas en una red EIGRP

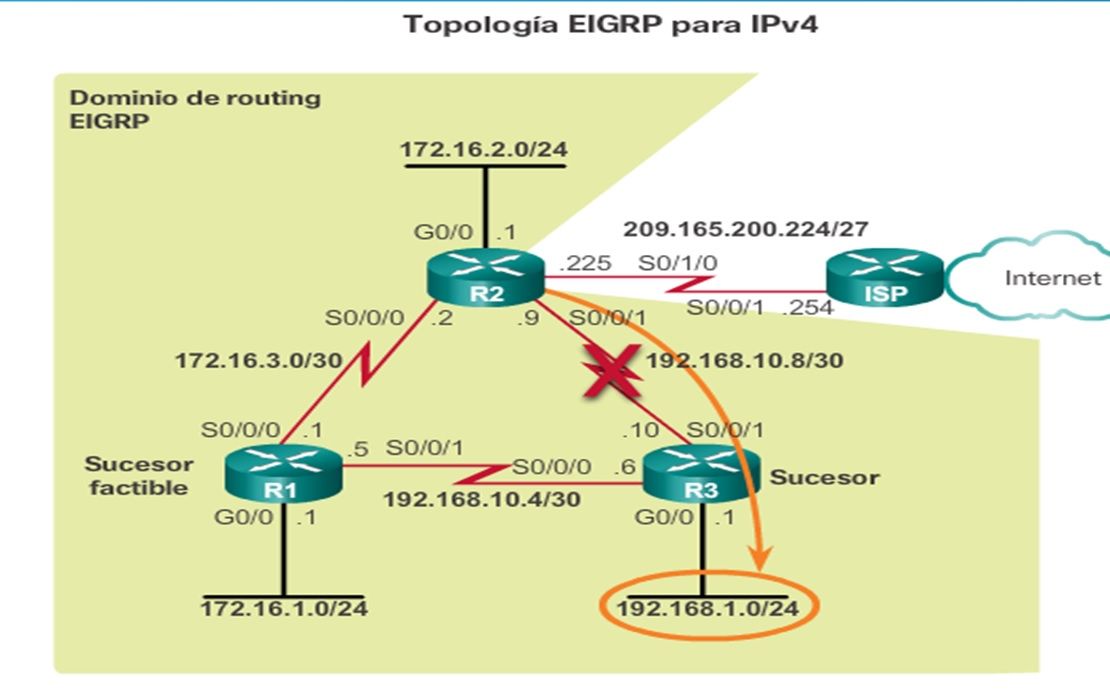

2. 7.3.4.2 DUAL: Sucesor factible
  1. Antes de simular la falla, debe habilitarse la depuración de DUAL mediante el comando debug eigrp fsm
  2. El esultado de debug muestra la actividad que genera DUAL cuando un enlace queda fuera de servicio

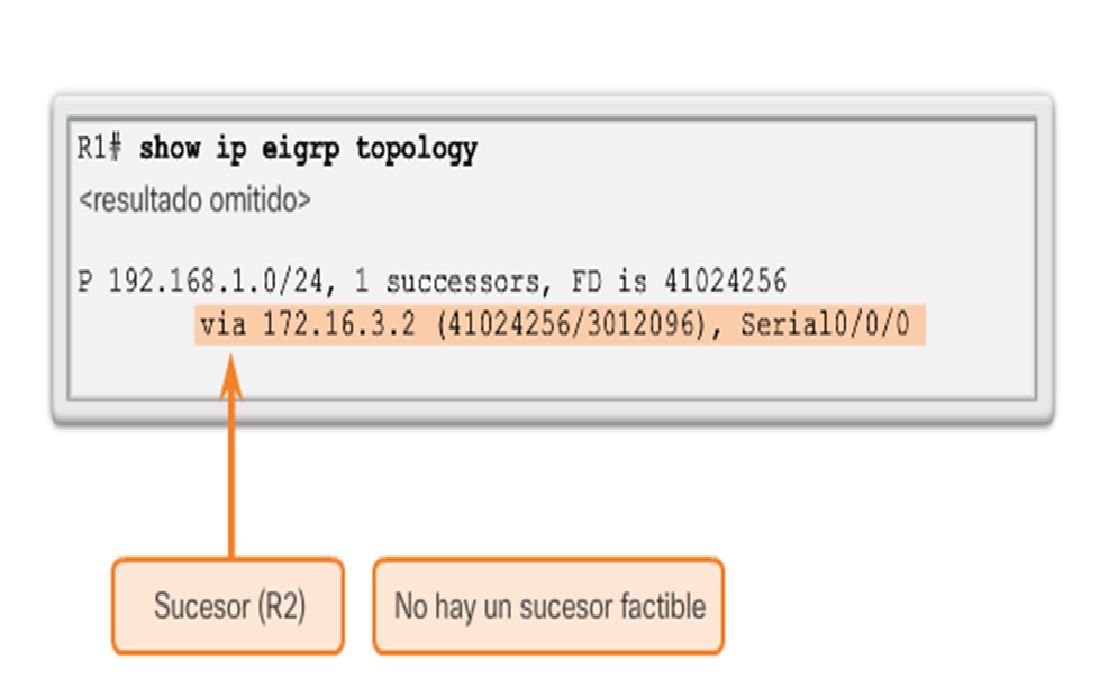

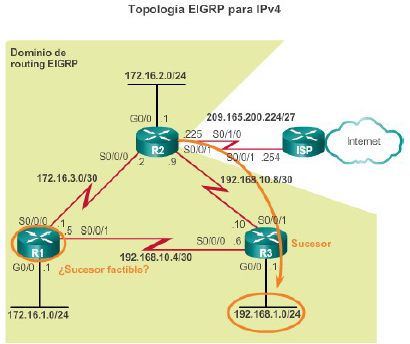

3. 7.3.4.3 DUAL: Ausencia de sucesor factible
  1. A veces, la ruta al sucesor falla y no hay ningún FS.
  2. DUAL no tiene una ruta de respaldo a la red sin bucles garantizada
  3. DUAL pone la red en estado activo
  4. DUAL consulta activamente a sus vecinos en busca de un nuevo suceso
7.4 Configuración de EIGRP para IPv6
1. 7.4.1 Comparación entre EIGRP para IPv4 e IPV6
  1. 7.4.1.1 EIGRP para IPv6
    1. en IPv6, la dirección de red se denomina “prefijo” y la máscara de subred se denomina “longitud de prefijo”.
    2. EIGRP para IPv6 también usa DUAL como motor de cómputo para garantizar rutas principales

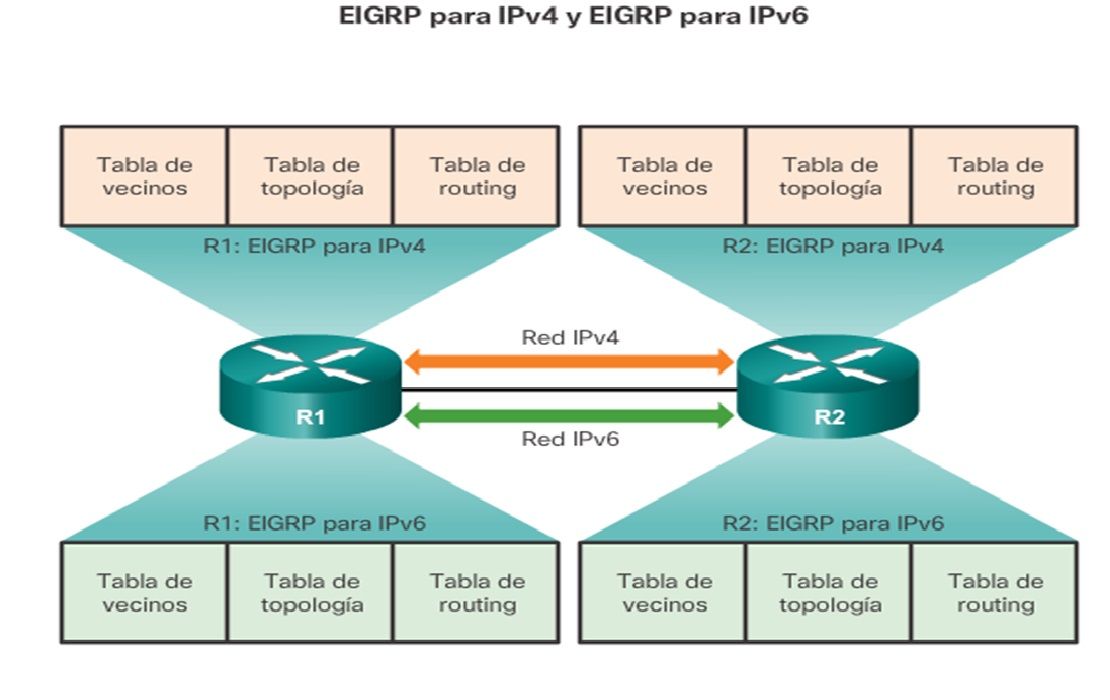

    3. Al igual que con todos los protocolos de routing IPv6, EIGRP para IPv6 tiene procesos separados de los de su homólogo para IPv4

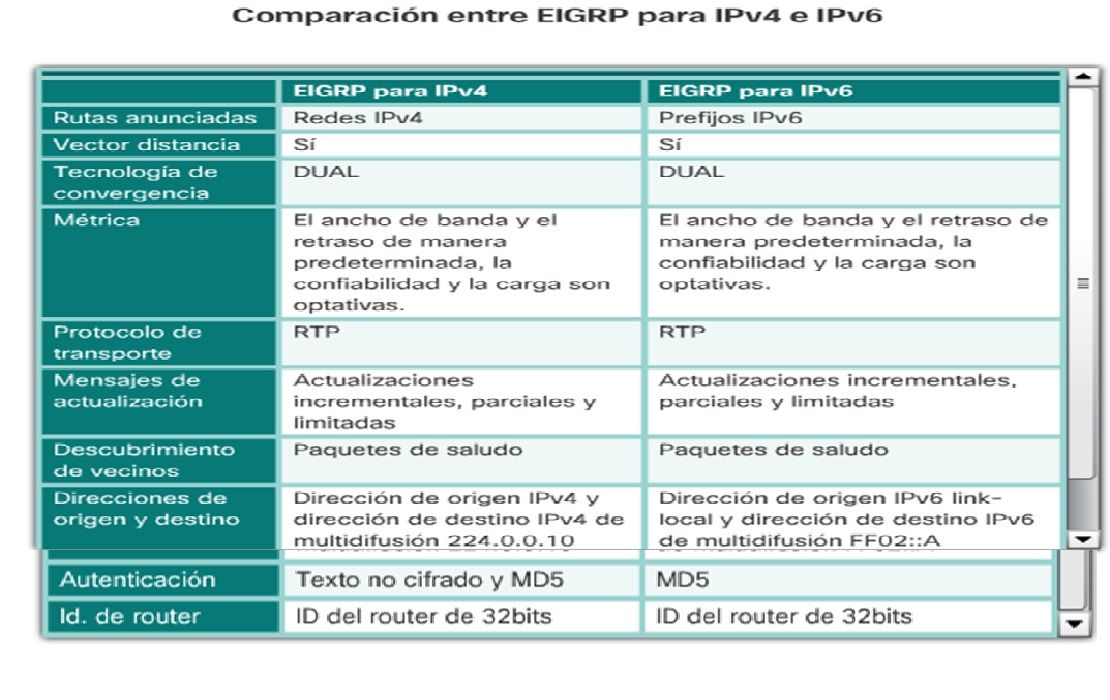

  2. 7.4.1.2 Comparación entre EIGRP para IPv4 e IPv6
    1. Rutas anunciadas:
    2. Vector distancia:
    3. Tecnología de convergencia:
    4. Métrica

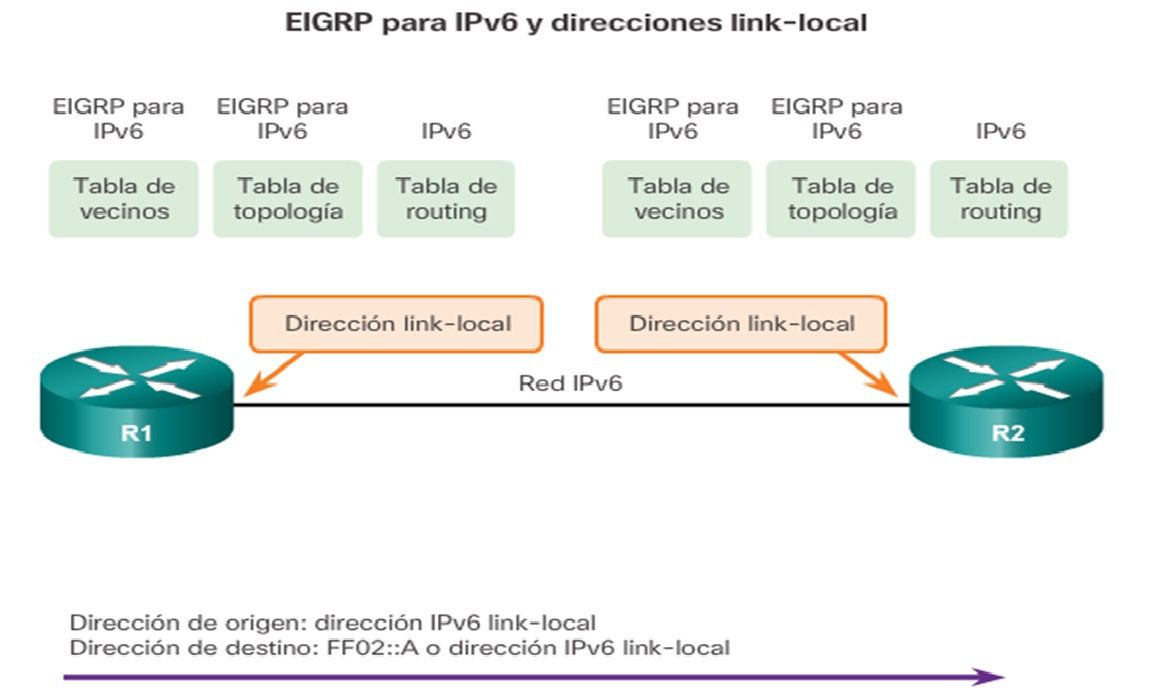

  3. 7.4.1.3 Direcciones IPv6 link-local
    1. Una dirección IPv6 link-local permite que un dispositivo se comunique con otros dispositivos con IPv6 habilitado en el mismo enlace y solo en ese enlace (subred)
    2. Los mensajes EIGRP para IPv6 se envían mediante lo siguiente:
      1. Dirección IPv6 de origen:
      2. Dirección IPv6 de destino:
7.4.2 Configuración entre EIGRP

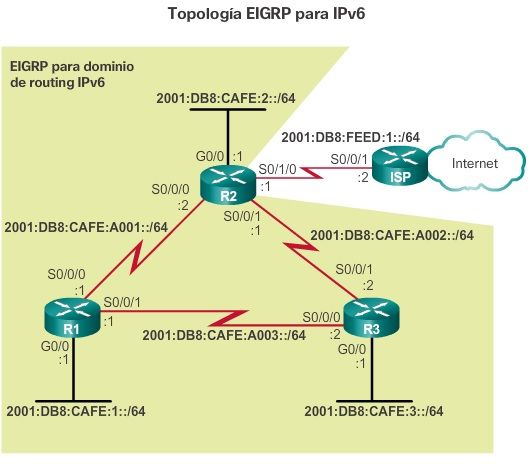

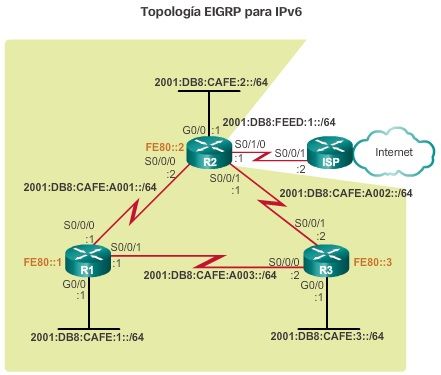

1. 7.4.2.1 Topologia de red EIGRP para IPv6
2. 7.4.2.2 Configuracio de direcciones IPv6 link local
  1. comando
    1. ipv6 address link-local-address link-local

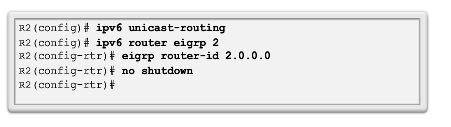

3. 7.4.2.3 Conf. de routing EIGRP para ipv6
  1. Comandos
    1. ipv6 router eigrp
    2. ipv6 unicast-routing
    3. router-id

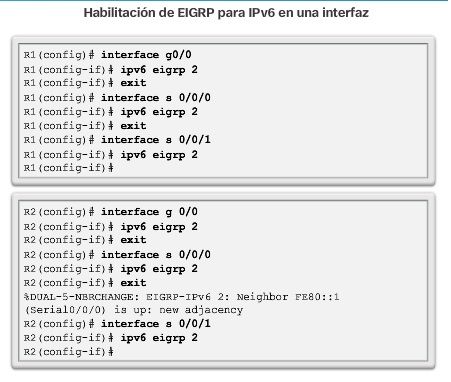

4. 7.4.2.4 Comando de interfaz ipv6 eigrp

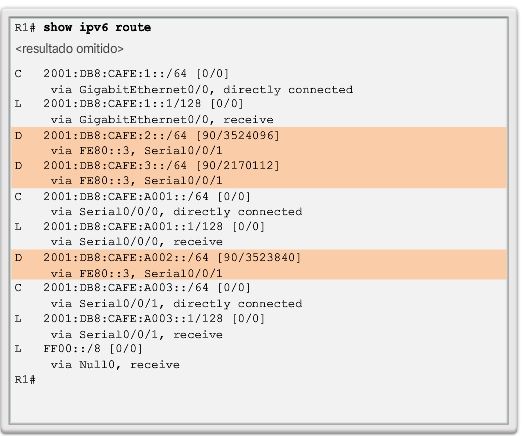

7.4.3 Verificación de EIGRP para IPv6
1. comandos show para visualizar cambios realizados

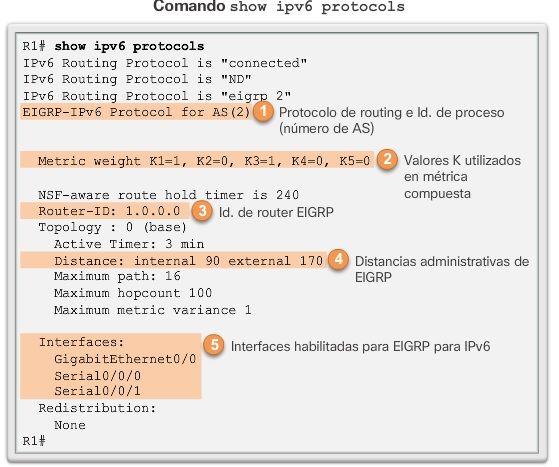

  1. show ip protocols
  2. show ipv6 eigrp neighbor
  3. show ip route
