DIBUJO PROYECTIVO II

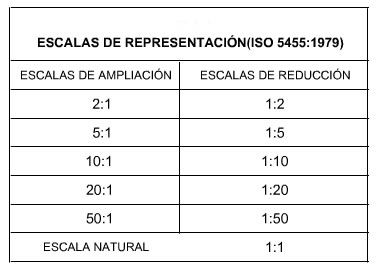

- ESCALAS NORMALIZADAS
- ¿Qué son?
- Relación entre las dimensión
dibujada, respecto a la
dimensión real de la figura
- Relación entre las dimensión
dibujada, respecto a la
dimensión real de la figura
- Más comunes
- 1:1, 1:2, 1:5, 2:1, 5:1
- 1:1, 1:2, 1:5, 2:1, 5:1
- Se construyen
- Con ampliación o
reducción según cada caso
- Con ampliación o
reducción según cada caso
- ¿Qué son?

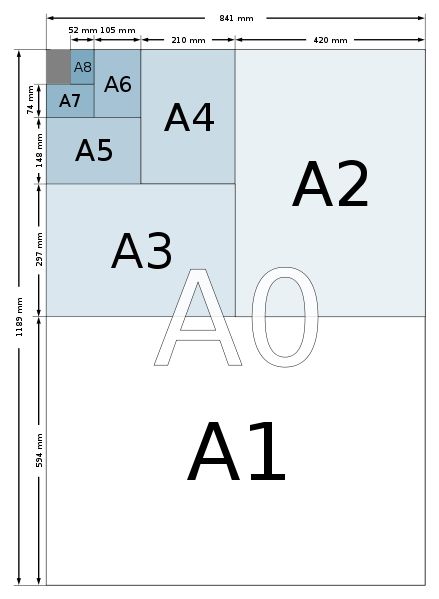

- FORMATOS NORMALIZADOS
- ¿Qué son?
- Tamaño de papel de
dibujo, con dimensiones
en mm, normalizados
- Tamaño de papel de
dibujo, con dimensiones
en mm, normalizados
- Más comunes
- Series A, B y C,
A3 Y A4
- Series A, B y C,
A3 Y A4
- Se construyen
- Doblar e igualar, con
dimensiones de las
reglas de semejanza
y referencia
- Doblar e igualar, con
dimensiones de las
reglas de semejanza
y referencia
- ¿Qué son?

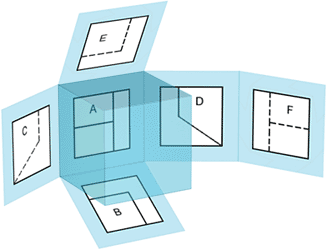

- VISTAS
- Necesarias
- De frente o alzado
- Lateral izquierda
- Inferior
- Superior o planta
- Lateral derecha
- Posterior
- De frente o alzado
- Secciones o cortes
- Se indican en el plano o
figura con líneas tipo H o
una sola línea con flechas
y letras que lo definen e
identifican
- Se indican en el plano o
figura con líneas tipo H o
una sola línea con flechas
y letras que lo definen e
identifican
- Especiales
- Locales
- Parciales
- Auxiliares
- Locales
- Necesarias

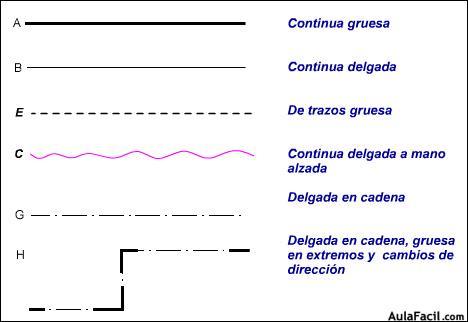

- LÍNEAS NORMALIZADAS
- Se construyen
- Diferentes tipos
y espesores
- Diferentes tipos
y espesores
- Más comunes
- Continua gruesa,
continua fina,
invisible, curva o
recta, fina de
trazos
- Continua gruesa,
continua fina,
invisible, curva o
recta, fina de
trazos
- ¿Qué son?
- Forman, componen y
definen una figura. (dibujo)
- Forman, componen y
definen una figura. (dibujo)
- Se construyen
- LIDA MARTÍNEZ GARZÓN
DIBUJO DE INGENIERÍA
GRUPO_73 II PERIODO 16-4
