- Dibujo de despiece de un objeto:
Qué es y cómo se representa.
- ¿Que es? En el dibujo de despiece cada pieza se dibujará con el mínimo número de vistas, cortes y
detalles necesarios para la perfecta definición de la pieza. En el dibujo de despiece hay que indicar
todos los detalles y datos técnicos para su realización como son: Dimensiones. Signos superficiales y
tratamientos específicos. Tolerancias, materiales, identificación, etc.
- ¿Como se representa?El despiece puede efectuarse en el
mismo plano del conjunto, en otro plano separado o
incluso utilizando un solo plano para cada una de las
piezas que lo constituyen.
- ¿Como se representa?El despiece puede efectuarse en el
mismo plano del conjunto, en otro plano separado o
incluso utilizando un solo plano para cada una de las
piezas que lo constituyen.
- ¿Que es? En el dibujo de despiece cada pieza se dibujará con el mínimo número de vistas, cortes y
detalles necesarios para la perfecta definición de la pieza. En el dibujo de despiece hay que indicar
todos los detalles y datos técnicos para su realización como son: Dimensiones. Signos superficiales y
tratamientos específicos. Tolerancias, materiales, identificación, etc.
- Dibujo de conjunto: Qué es y cómo
se representa.
- ¿Que es?Dibujo de conjunto, es la representación gráfica de un grupo de piezas que constituyen un
mecanismo, una máquina o una instalación, realizada de modo que todos estos elementos aparecen
montados y unidos, según el lugar que les corresponde, para asegurar un correcto funcionamiento
del órgano diseñado.
- ¿Como se representa?permitiendo observar la relación entre las diferentes partes o componentes, y
cuál es la función específica de cada una. Resulta imprescindible para efectuar las labores de
montaje de la máquina o mecanismo representado, ya que el dibujo de conjunto permite observar la
posición relativa de las piezas, el orden en que han de ir acoplándose, el tipo de unión entre las
piezas, las distancias entre ejes o puntos fundamentales, controles de posición y cuanto pueda
contribuir a garantizar una correcta disposición de las piezas.
- http://trazoide.com/glosario/dibujo-de-conjunto/
- http://trazoide.com/glosario/dibujo-de-conjunto/
- ¿Como se representa?permitiendo observar la relación entre las diferentes partes o componentes, y
cuál es la función específica de cada una. Resulta imprescindible para efectuar las labores de
montaje de la máquina o mecanismo representado, ya que el dibujo de conjunto permite observar la
posición relativa de las piezas, el orden en que han de ir acoplándose, el tipo de unión entre las
piezas, las distancias entre ejes o puntos fundamentales, controles de posición y cuanto pueda
contribuir a garantizar una correcta disposición de las piezas.
- ¿Que es?Dibujo de conjunto, es la representación gráfica de un grupo de piezas que constituyen un
mecanismo, una máquina o una instalación, realizada de modo que todos estos elementos aparecen
montados y unidos, según el lugar que les corresponde, para asegurar un correcto funcionamiento
del órgano diseñado.
- Dibujo de conjunto en explosión:
Qué es y cómo se representa.

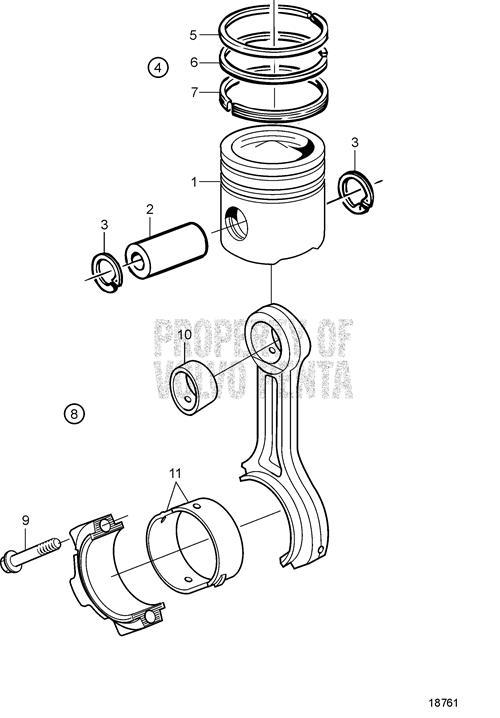

- ¿Que es?Un plano de perspectiva explosiva, nos ayudan a comprender la posición de
varios componentes en un ensamblado. Se emplea en presentaciones, catálogos y
dibujos. Es una representación pictórica que se dibuja en tres dimensiones y que sus
elementos deben de estar numerados. Tienen un gran valor para llevar a cabo el
mantenimiento en todo tipo de aparatos. Se utiliza también para los Kist de montaje.
Es de gran utilidad a la hora de pedir las piezas de repuesto
- ¿Como se representa? muestra el conjunto con algunas, o todas,
las piezas separadas de forma arbitraria pero “sugiriendo” la
forma de montaje del conjunto
- http://cad3dconsolidworks.uji.es/CAD3DSW1_T5_Ensamblaje_Cap03.pdf
- http://cad3dconsolidworks.uji.es/CAD3DSW1_T5_Ensamblaje_Cap03.pdf
- ¿Como se representa? muestra el conjunto con algunas, o todas,
las piezas separadas de forma arbitraria pero “sugiriendo” la
forma de montaje del conjunto
- ¿Que es?Un plano de perspectiva explosiva, nos ayudan a comprender la posición de
varios componentes en un ensamblado. Se emplea en presentaciones, catálogos y
dibujos. Es una representación pictórica que se dibuja en tres dimensiones y que sus
elementos deben de estar numerados. Tienen un gran valor para llevar a cabo el
mantenimiento en todo tipo de aparatos. Se utiliza también para los Kist de montaje.
Es de gran utilidad a la hora de pedir las piezas de repuesto
- Proceso de dibujo en el video de la
pieza en el CAD CATIA.
- 1_ Elaborar boceto en el plano W-Y
- 2_Agregar material o extrusion 3D mediante la
herramienta PAD
- 3_ Nuevamente agregar material o extrusion 3D
mediante la herramienta PAD si es necesario o
el proyecto lo requiere.
- 4_retirar material mediante las
herramientas CHAMFER o POCKET si el
proyecto lo requiere
- 5_Tomar las capturas de las pantalla de las
vistas requeridas
- 6_Salvar o exportar el archivo.
- 6_Salvar o exportar el archivo.
- 5_Tomar las capturas de las pantalla de las
vistas requeridas
- 4_retirar material mediante las
herramientas CHAMFER o POCKET si el
proyecto lo requiere
- 3_ Nuevamente agregar material o extrusion 3D
mediante la herramienta PAD si es necesario o
el proyecto lo requiere.
- 2_Agregar material o extrusion 3D mediante la
herramienta PAD
- 1_ Elaborar boceto en el plano W-Y
- Que es un
PLM.
- El PLM o la administracion del ciclo de vida de
un producto, es una estratejia busca mejorar la
competencias de las empresas, a travez del
manejo optimo en grado de la informacion del
producto desde su concepto inicial hasta el
final de la vida del producto.
- El PLM o la administracion del ciclo de vida de
un producto, es una estratejia busca mejorar la
competencias de las empresas, a travez del
manejo optimo en grado de la informacion del
producto desde su concepto inicial hasta el
final de la vida del producto.
