Turbinas Hidráulicas
- Capaz de convertir energía hidráulica en
energía mecánica
- Pueden ser
- Motrices
- Generatrices
- Motrices
- 3 Métodos utilizados para el estudio
- MÉTODO ANALITICO
- MÉTODO EXPERIMENTAL
- MÉTODO DIMENSIONAL
- MÉTODO ANALITICO
- Clasificación de las
TURBO MAQUINAS
- Turbomáquinas motrices
- Recogen la energía cedida por el
fluido que las atraviesa, y la
transforman en mecánica
- Recogen la energía cedida por el
fluido que las atraviesa, y la
transforman en mecánica
- Turbomáquinas generatrices
- Aumentan la energía del fluido que
las atraviesa bajo forma potencial
- Aumentan la energía del fluido que
las atraviesa bajo forma potencial
- Turbomáquinas reversibles
- Grupos turbina-bomba, utilizados en
centrales eléctricas de acumulación
por bombeo
- Grupos Bulbo, utilizados en la explotación
de pequeños saltos y centrales
maremotrices
- Grupos turbina-bomba, utilizados en
centrales eléctricas de acumulación
por bombeo
- Turbomáquinas motrices

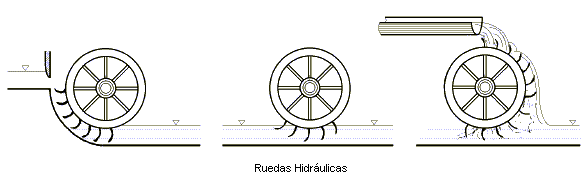

- RUEDAS HIDRÁULICAS
- Las ruedas hidráulicas son máquinas capaces de
transformar la energía del agua, cinética o
potencial, en energía mecánica de rotación
- Se clasifican
- Ruedas movidas por el
costado
- Ruedas movidas por debajo
- Ruedas movidas por arriba
- Ruedas movidas por el
costado
- Las ruedas hidráulicas son máquinas capaces de
transformar la energía del agua, cinética o
potencial, en energía mecánica de rotación
- TURBINAS HIDRÁULICAS
- Una turbomáquina elemental o monocelular tiene, básicamente, una
serie de álabes fijos, (distribuidor), y otra de álabes móviles, (rueda,
rodete, rotor)
- El distribuidor
- Es un órgano fijo cuya misión es dirigir el agua, desde la sección de
entrada de la máquina hacia la entrada en el rodete, distribuyéndola
alrededor del mismo
- Permite regular el agua que entra en la turbina, desde cerrar el paso
totalmente, caudal cero, hasta lograr el caudal máximo
- También un órgano que transforma la
energía de presión en energía de
velocidad; en las turbinas
hélico-centrípetas
- Es un órgano fijo cuya misión es dirigir el agua, desde la sección de
entrada de la máquina hacia la entrada en el rodete, distribuyéndola
alrededor del mismo
- Rodete
- Elemento esencial de la turbina, estando provisto de álabes en los que tiene lugar el intercambio de
energía entre el agua y la máquina. Atendiendo a que la presión varíe o no en el rodete
- a) Turbinas de acción o impulsión
b) Turbinas de reacción o
sobrepresión
- a) Turbinas de acción o impulsión
b) Turbinas de reacción o
sobrepresión

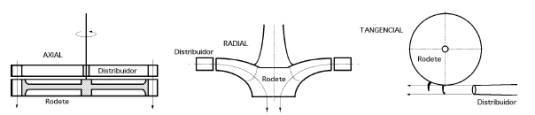

- Atendiendo a la dirección de entrada del agua en
las turbinas, éstas pueden clasificarse en
- Axiales
- (Kaplan, hélice, Bulbo), el agua entra
paralelamente al eje
- (Kaplan, hélice, Bulbo), el agua entra
paralelamente al eje
- Radiales
- El agua entra
perpendicularmente
al eje (Francis).
- El agua entra
perpendicularmente
al eje (Francis).
- Mixtas
- Se tiene una
combinación de
las anteriores
- Se tiene una
combinación de
las anteriores
- Tangenciales
- El agua entra lateral o
tangencialmente (Pelton) contra las
palas, cangilones o cucharas de la
rueda
- El agua entra lateral o
tangencialmente (Pelton) contra las
palas, cangilones o cucharas de la
rueda
- Axiales
- Elemento esencial de la turbina, estando provisto de álabes en los que tiene lugar el intercambio de
energía entre el agua y la máquina. Atendiendo a que la presión varíe o no en el rodete
- El distribuidor
- Una turbomáquina elemental o monocelular tiene, básicamente, una
serie de álabes fijos, (distribuidor), y otra de álabes móviles, (rueda,
rodete, rotor)
- TURBINAS DE ACCION
- Estas turbinas se empezaron a
utilizar antes que las de reacción
- Turbina Zuppinger

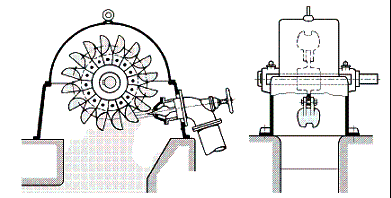

- Turbina Pelton

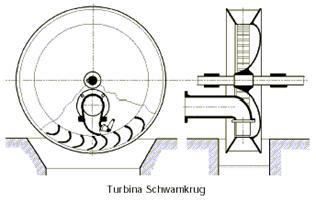

- Turbina Schwamkrug

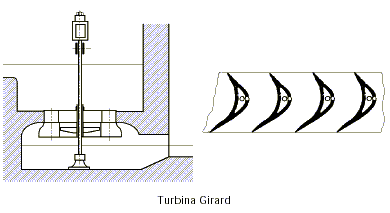

- Turbina Girard
- Turbina Zuppinger
- Estas turbinas se empezaron a
utilizar antes que las de reacción
- ESTUDIO GENERAL DE LAS
TURBINAS HIDRÁULICAS
- MOVIMIENTO DEL AGUA
- Para estudiar el movimiento del agua , se
utiliza una nomenclatura universal que
define los triángulos de velocidades
- u es la velocidad tangencial o
periférica de la rueda
- r es la velocidad absoluta
del agua
- w es la velocidad
relativa del agua
- α es el ángulo que forma la
velocidad r u con la velocidad
c
- u es la velocidad tangencial o
periférica de la rueda
- Para estudiar el movimiento del agua , se
utiliza una nomenclatura universal que
define los triángulos de velocidades
- PÉRDIDAS DE CARGA
- Tienen lugar entre los niveles del
embalse y el canal de desagüe,
aguas abajo de la turbina
- Tienen lugar entre los niveles del
embalse y el canal de desagüe,
aguas abajo de la turbina
- MOVIMIENTO DEL AGUA
