Diagramasdeflujo
Cards in this deck (9)
- 1Diagramas de flujoSon descripciones gráficas de algoritmos
- 2Reglas para la construcción de un diagrama de flujo♠ Debe tener un inicio y un fin.
♠ Las líneas utilizadas para indicar la dirección del flujo deben ser rectas, horizontales o verticales.
♠ Todas las líneas utilizadas para indicar la dirección del flujo deben ser conectadas.
♠ Debe ser construido de arriba hacia abajo y de izquierda a derecha. - 3Simbología mas común de los Diagramas de flujo
- 4INICIO/FIN Dentro de este símbolo siempre va la palabra inicio o fin, marca el inicio o fin del diagramaInicio/Fin
- 5LECTURA Permite dar valores a las variables desde el tecladoLectura
- 6ASIGNACIÓN Permite asignar valores a variables y/o la ejecución de una operación aritmética. ( aquí van todas las operaciones *,+,/, -)Asignación

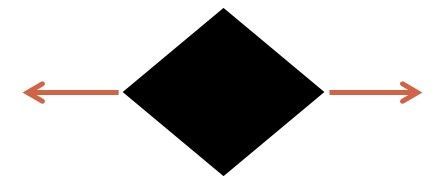

- 7DECISIÓN Selecciona el flujo a seguir de acuerdo al valor lógico de una condición. Operaciones de comparación >, < = y <>Decisión
- 8SALIDA Muestra resultados por pantallaSalida
- 9FLECHAS Indican el flujo de la información, el programa Dfd los asigna automáticamenteFlechas
