Z Diode 2

1c4912bd-2a7d-4b6a-8f90-16821084e9cf (image/png)

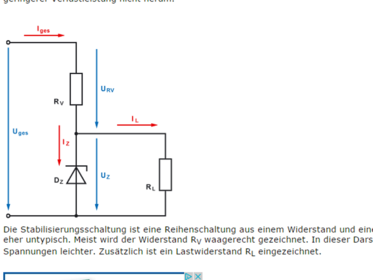

Caption: : Eine stabilisierte Spannung mit einer Z-Diode ist eine Konstantspannungsquelle. Die Z-Diode ist die einfachste Art der Spannungsstabilisierung. Aber sie eignet sich nur für Schaltungen oder Schaltungsteile mit geringer und weitestgehend konstanter Stromaufnahme. Sie eignet sich auch als Referenzspannungsquelle. Dabei wird die Z-Diode praktisch überhaupt nicht belastet..

abcd141b-b8d0-463e-b0b7-98c0920f12ea (image/png)

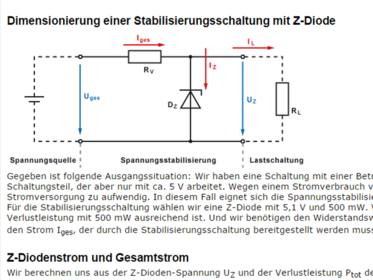

Caption: : Gegeben ist folgende Ausgangssituation: Wir haben eine Schaltung mit einer Betriebsspannung von 12 V. Darin befindet sich ein Schaltungsteil, der aber nur mit ca. 5 V arbeitet. Wegen einem Stromverbrauch von nur 50 mA wäre eine eigenständige 5V-Stromversorgung zu aufwendig. In diesem Fall eignet sich die Spannungsstabilisierung mit einer Z-Diode. Für die Stabilisierungsschaltung wählen wir eine Z-Diode mit 5,1 V und 500 mW.

 Berechnung der Verlustleistung der Z-Diode Die gewählte Z-Diode mit 500 mW reicht aus, um im Zweifelsfall 352 mW verbraten zu können. Sie ist also nicht in Gefahr.
