Werkstoffe und ihre Prüfung

Slide 1

12.1 Werkstoffe und ihre Prüfung
Zweistofflegierungen mit MischkristallErwärmung, Abkühlung, ZustandsdiagrammZweistofflegierungen mit KristallgemengeAbkühlung, Zustandsdiagramm, Berechnung der Zusammensetzung in der SchmelzeStahlEisen-Kohlenstoff-Diagramm, Abkühlen, Aufheizen, Gefüge, Gitter, Härten, ZTU-DiagrammPrüfverfahrenZugversuchZerstörungsfreie PrüfverfahrenSchallverfahrenKapillarverfahrenMagnetverfahrenStrahlverfahrenKerbschlagbiegeversuchHärteprüfung

Slide 2

Slide 3

Erwärmung und Abkühlung
Reines MetallHaltepunkt bei Übergang von fest zu flüssig bzw. flüssig zu gasförmigZweistofflegierung mit MischkristallTemperaturintervall bei Übergang. Jede Legierung hat ein eigenes Intervall.Zweistofflegierung mit KristallgemengeTemperaturintervall und Haltepunkt.Zustandsdiagrammbesteht aus mehreren Abkühlungs-/Erwärmungskurven bei unterschiedlichen Konzentrationen

Slide 4

Berechnung Zusammensetzung in Schmelze

Slide 5

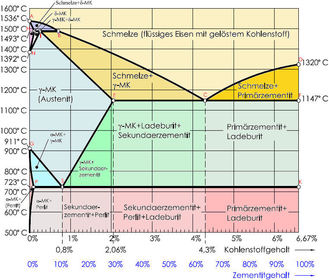

Eisen-Kohlenstoff-Diagramm
015434cc-dc09-408b-9fc9-1264c85ccaa9 (image/jpg)

Slide 6

Abkühl- und Aufheizkurve von Eisen

Slide 7

Gefügebestandteile
AustenitGittertyp: kfzEigenschaften:  zäh, gut umformbarFerrit (reines Eisen)Gittertyp: krzEigenschaften: weich, leicht umformbarZementit (Fe3C)Eigenschaften: hart, sprödePerlitEutektikum (perfekte Zusammensetzung aus Eisen und Kohlenstoff)

Slide 8

Gitteraufbau

Slide 9

Gitterfehler
LeerstelleZwischengitteratomFrenkelpaarSubstitutionsatomEinlagerungsatomStufenversetzungSchraubenversetzungKleinwinkelkorngrenzeGroßwinkelkorngrenze

Slide 10

Glühen
Rekristallisationsglühen400-700°C                                               mehrere StundenAufhebung der KaltverfestigungSpannungsarmglühen~600°C                                                                     >4Std.Bei Bearbeitung entstandene Spannung ausgleichen (Schweißen, Härten,...)WeichglühenPendeln um PSK-Linie                      mehrere StundenHerstellen eines weichen Zustandes zur besseren Spanbarkeit, lamellenförmiger Zementit des Perlits  wird kugelförmig
Normalglühen30-50°C über GSK-Linie          kurz (bis ganzes Werkstück warm)Herstellen eines feinkörnigen und gleichmäßigen Gefüge nach Bearbeitung (Schmieden)Diffusionsglühen≈1100°C                                                                           20 StundenAusgleich von Konzentrationsunterschieden, aber grober Korn

Slide 11

Härten
Härten = Erwärmen + Abschrecken1. Erwärmen in austenitischen Bereich (kfz-Gitter mit viel Platz für ein C-Atom in der Mitte).2. Abschrecken (schnelles Abkühlen -> krz-Gitter ohne Platz für ein C-Atom in der Mitte -> Verspannung des Gitters)-> Martensit: tetragonal verspanntes Gitterzu 1.Härtetemperatur sinkt unter bzw. steigt über dem Eutektikum mit dem C-Gehalt3. Anlassenun-/niedriglegierte Stähle ≈ 250°Chochlegierte Stähle ≈ 600°C  -> C-Atome wandern an günstigere Plätze (Martensit bleibt erhalten)

Slide 12

Randschichthärten
1. nicht härtbare Stähle0,005-0,2% -> Einsatzhärten -> Aufkohlen (Einsetzen; 5h = 1mm bei C15) -> HärtenAufkohlungstemperatur: 850°C - 950°C, Härttiefe bis 1,8mm1. Kasteneinsatz: Werkstück in Koksgefüllten Kasten im Glühofen2.Badeinsatz: Zyansatzmischung mit Zusätzen (flüssig)3.Gaseinsatz: Acetylen, Propan, Butan, CO im Gasofen
2. härtbare Stähle>0,2% C 1. Flammhärten: Gasflamme erwärmt die Randzone -> abschrecken2. Tauchhärten: Im Salzbad nur Randschicht erwärmen -> abschrecken3. Induktionshärten: Spule mit hochfrequentem Wechselstrom um Werkstück induziert im Werkstück Wirbelströme, die die Randschicht erwärmen -> abschreckenhohe Frequenz -> geringe Härtetiefe (je nach Frequenz 0,1-1mm)3.NitrierhärtenStickstoff wird in die Oberfläche eingebracht und bildet dort Nitride, die hart sind; KEIN Abschrecken! -> kein VerzugDickenstuerung über Dauer: 20h für 0,3mm

Slide 13

Zeit-Temperatur-Umwandlungs-Diagramm (ZTU)
KOMMT DAS ÜBERHAUPT DRAN???

Slide 14

Zugversuch
Ermittlung von WerkstoffkennwertenPrüfvorgang: Die Werkstoffprobe wird gleichmäßig und stoßfrei gedehntes zum Bruch. Dabei wird die Probenverlängerung und die Zugkraft gemessen bzw. aufgezeichnet -> Kraft-Weg-Diagramm (von Probenmessung abhängig). Nur werkstoffabhänig Werte durch Umrechnung
