DIAGRAMA DE CASO DE USO

Description

Diagrama de caso de uso programacion orientada a objetos
luiselvir011
Mind Map by luiselvir011, updated more than 1 year ago
luiselvir011
Created by luiselvir011 over 10 years ago
75
0

Resource summary

DIAGRAMA DE CASO DE USO
  1. REPRESENTACION DEL MODELO DE CASO DE USO

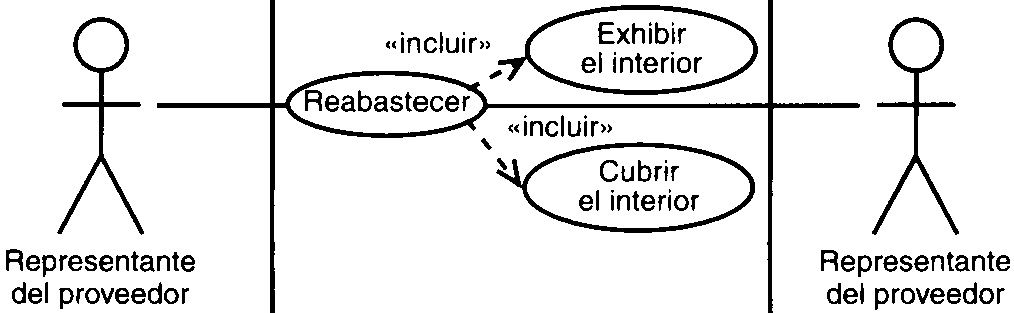

    1. INCLUSION
      1. UTILIZA EL SIMBOLO DE LINEA PUNTEADA O DISCONTINUA CON PUNTA FLECHA

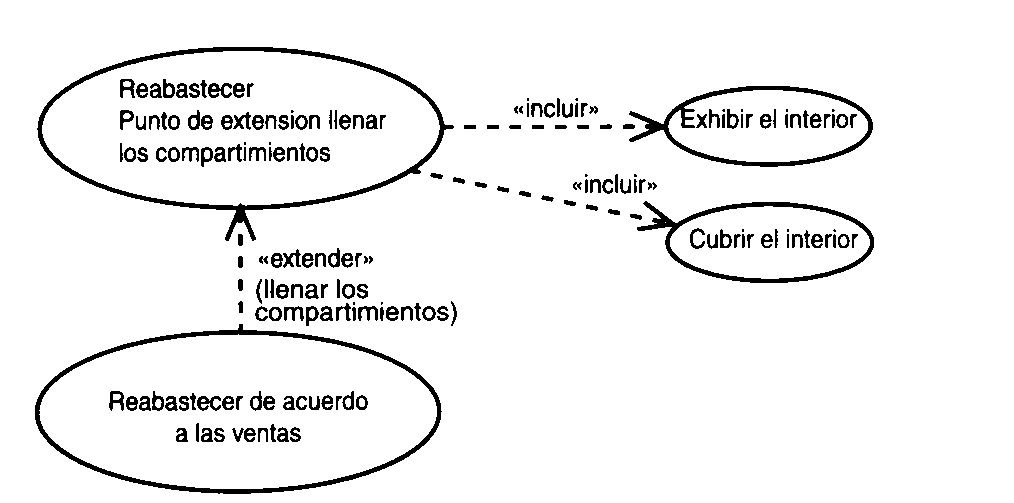

      2. EXTENSION
        1. LA EXTENSION SOLO SE PUEDE REALIZAR EN PUNTOS INDICADOS DE MANERA ESPECIFICA DENTRO DE EL CASO DE USO BASE

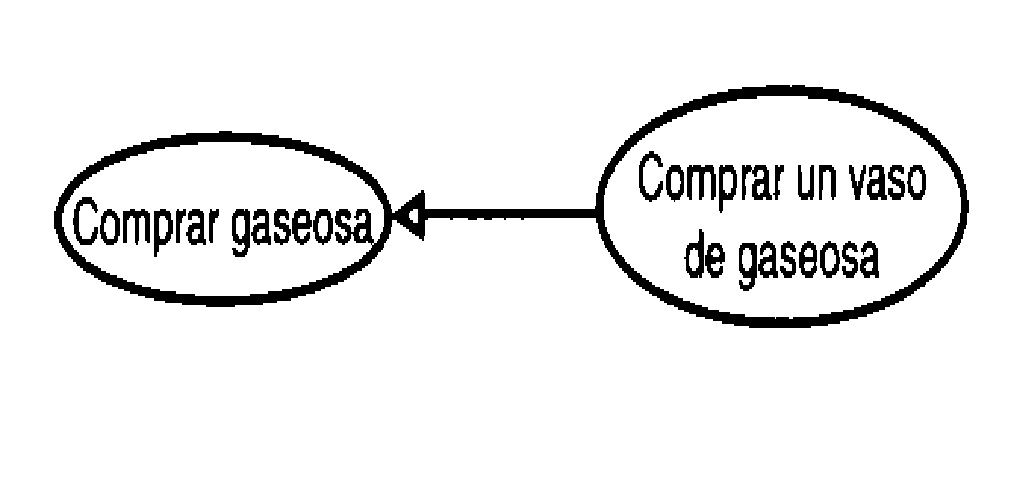

        2. GENERALIZACION
          1. UN CASO DE USO PUEDE HEREDAR EL SENTIDO Y COMPORTAMIENTO DE OTRO
            1. LA RELACION DE GENERALIZACION PUEDE ESTABLECERSE ENTRE ACTORES, ASI COMO ENTRE CASOS DE USO
            2. AGRUPAMIENTO
              1. AGRUPAMIENTO DE LOS CASOS DE USO QUE SE RELACIONAN O TIENEN MAS EN COMUN
