Componentes del equipo de
computo

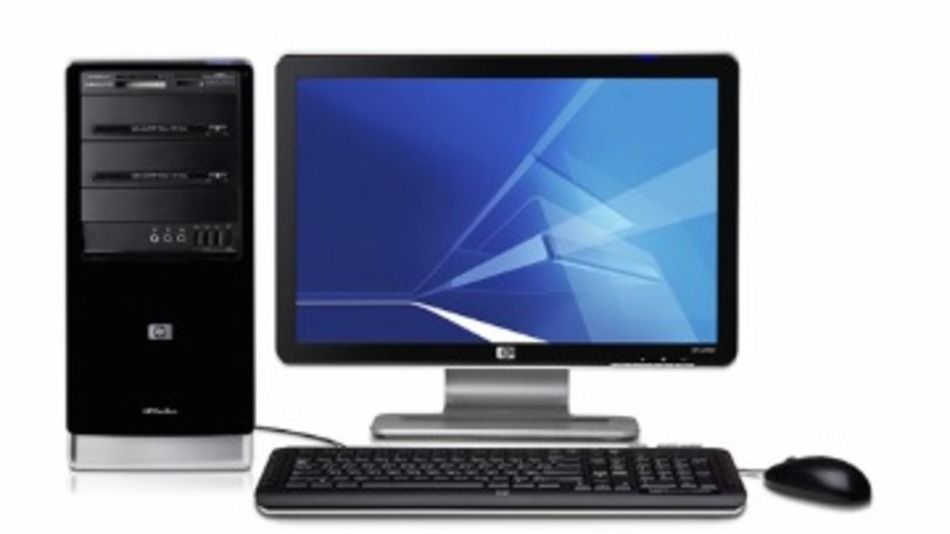

- Computadora
Annotations:
- herramienta de trabajo, de estudio y de mantenimiento multimedia
- HARDWARE
Annotations:
- es el conjunto de dispositivos que se relacionan entre si para conformar una pc
- Dispositivo Críticos
Annotations:
- son aquellos dispositivos necesarios para que la pc pueda arrancar.
- MOTHERBOARD
Annotations:
- Es una placa construida bajo nel concepro de circuito, tambien comocido como PBC.

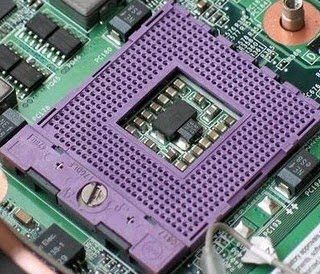

- ZOCALO
Annotations:
- se trata de un sipositivo integrado de motherboard sobre el cual se coloca la pastilla del procesador. es tambien llamado Socket. es el encargado de hacer funcionar el procesador.
- FACTOR DE FORMA
Annotations:
- es el formato fisico de los zocalos para los procesadores
- GUILLOTINA
Annotations:
- cuenta con una base que posee ranuras de contacto y un sistema de anclaje.
- cuenta con una base que posee ranuras de contacto y un sistema de anclaje.
- PUENTE NORTE
Annotations:
- Es el chipset microprocesador que comunica directamente la placa de video y la memoria RAM.
- PUENTE SUR
Annotations:
- Es el segundo gip mas importante cuya funcion es comunicarce con todos os demas buses de los dispositivos.
- SLOT DE EXPANSION
Annotations:
- su funcion es ampliar las capacidades del hardware de la pc
- CNR

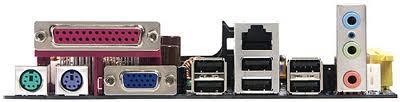

- PANEL TRASERO
Annotations:
- Donde se encuentran los conectores, interfaces o puertos de los dispositivos integrados.
- CONECTOR DE LA DISQUETERA
Annotations:
- unidad de disquete o unidad de disco flexible es el dispositivo o unidad lectora/grabadora de disquetes o discos flexibles,
- es el dispositivo o unidad lectora/grabadora de disquetes o discos flexibles.
- TARJETA DE CIRCUITOS IMPRESOS
Annotations:
- es una superficie constituida por caminos o pistas de material conductor laminadas sobre una base no conductora.se utiliza para conectar electricamente por medio de la base, un conjunto de componentes electronicos.
- BUSES
Annotations:
- son una cantidad de pistas en cuyo interior corren los datos de la informacion
- DE DATOS.
Annotations:
- por medio de este los dispositivos pueden comunicarse entre si, si uno de los dispositivos tiene que enviarle un dato a otro, lo hace por medio de este.
- DE CONTROL
Annotations:
- este controla las entradas y salidas de la infromacion que relacionan a todos los dispositivos de la pc.
- DE DIRECCION
Annotations:
- este es para que todos los dispositivos de la pc puedan comunicarse sin errores.
- BUS DEDICADO
Annotations:
- comunica el puente sur con el puente norte
- BATERIA BIOS
Annotations:
- es un firmware presente en las computadoras, contiene las instrucciones mas elementales para que puedan funcionar y desempeñarse adecuadamente, pueden incluir rutinas basicas de control de los dispositivos.
- CONECTOR DE DISCO DURO
Annotations:
- hay dos conectores: uno para el canal primario y otro para el canal secundario.
- FUENTE DE PODER
Annotations:
- es el dispositivo que convierte la corriente alterna, en una o varias corrientes continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta.
- CONECTOR DE
EXPANSION PARA EL
DISCO DURO
Annotations:
- una solución de fácil uso cuando necesita añadir de forma inmediata más espacio de almacenamiento a su ordenador y llevar consigo sus archivos.
- PS2-MOUSE
Annotations:
- es un conector/ puerto empleada para conectar teclados y ratones.
- PS2-TECLADO
Annotations:
- es un conector/ puerto empleada para conectar teclados y ratones.

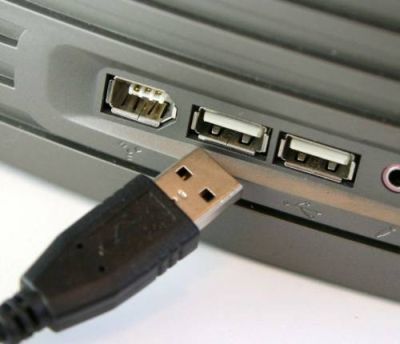

- PUERTO USB
Annotations:
- es una entrada o acceso para que el usuario pueda compartir información almacenada en diferentes dispositivos como una cámara de fotos, un pendrive, entre otros, con un computador

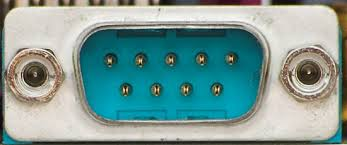

- PUERTO SERIE
Annotations:
- es una interfaz de comunicaciones de datos digitales, frecuentemente utilizado por computadoras y perifericos, donde la informacion es transmitida bit a bit enviando un solo bit a la vez.

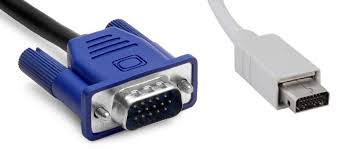

- CONECTOR DE VIDEO

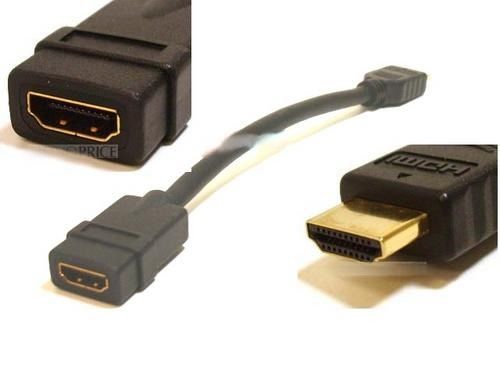

- PUERTO HDMI
Annotations:
- Es una nueva generación de conector, ya que no es dedicado a únicamente el video, sino que combina la transmisión de audio y otros tipos de datos.

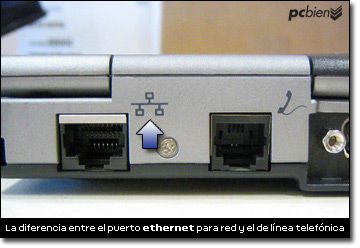

- ENTRADA ETHERNET
Annotations:
- es un estándar de redes de área local para computadores con acceso al medio por detección de la onda portadora y con detección de colisiones
- ENTRADAS Y6
SALIDAS DE AUDIO
Annotations:
- determinan los puertos de hardeware predeterminados que utiliza soundbooth para grabar y reproducir,
- PUERTO PARALELO
Annotations:
- es un interfaz entre una computadora y un periferico, cuya principal caracteristica es que los bits de datos viajan juntos, enviando un paquete byte a la vez.
- VOLTAJES
Annotations:
- Componentes que alimentan funciones fundamentales del motherboard.
- CHIPSET
Annotations:
- grupo de chip escencialmente diseñados para realizar determinadas tareas cada placa base es el conjunto de chips que el fabricante ah instalado en su superficie.
- SLOTS
Annotations:
- conector o puerto de expansión en la placa base del ordenador.

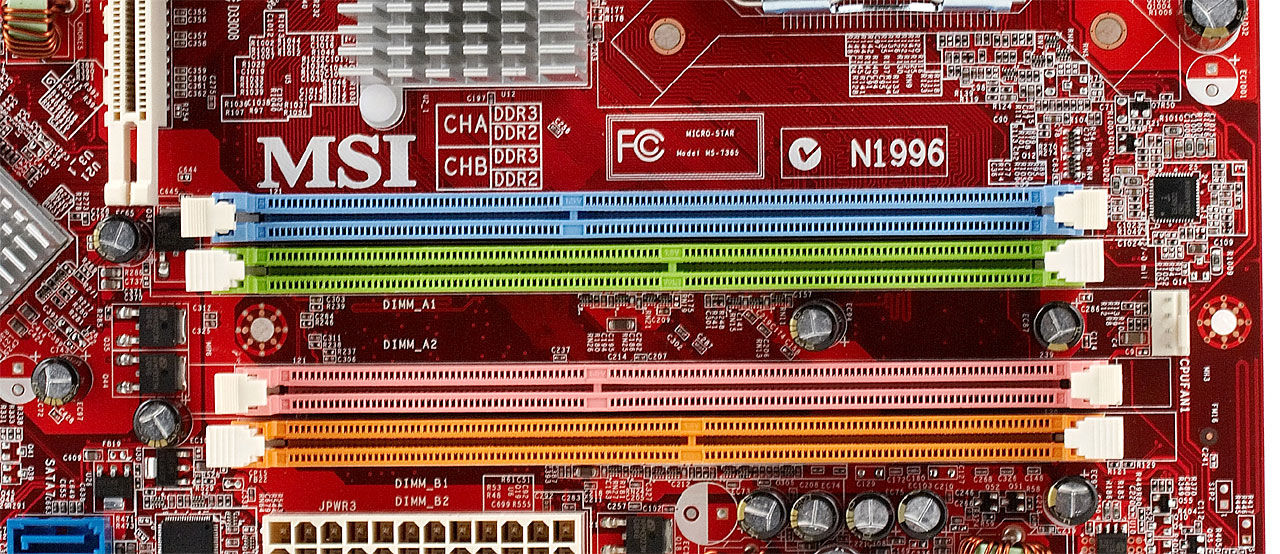

- SLOT DE MEMORIA RAM
Annotations:
- tiene caracteristicas interesantes a su factor de forma, cuentan con muercas de posicion para diferenciar las tecnologias y se alimentan con distintos voltajes
- SLOT DE VIDEO
Annotations:
- actua de interfaz entre el motherboard y lo que se conoce como la placa o tarjeta de video
- PCI-E 1X
Annotations:
- Es el slot mas pequeño de todos, esta ranura posee un total de 36 contactos

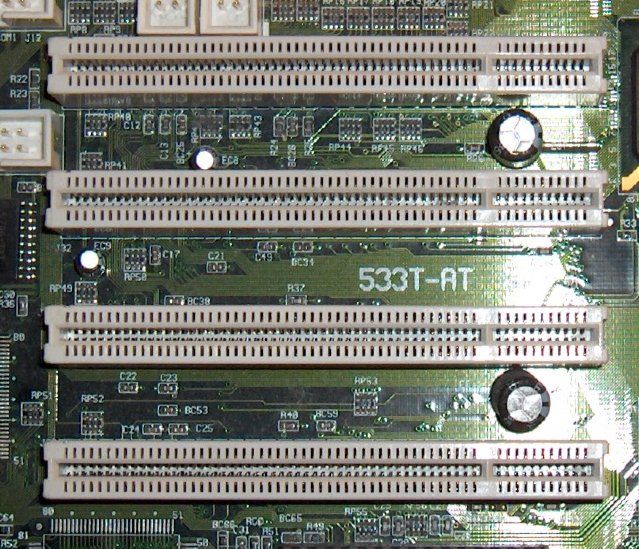

- SLOTS PCI CONVENCIONALES
Annotations:
- sirven para instalar en el motherboard cualquier tipo de tarjeta de expansion para perifericos; como placas de sonido, video, red, modem
- MICROPROCESADOR
Annotations:
- es un circuito electrónico que actúa como unidad central de proceso de un ordenador, proporcionando el control de las operaciones de cálculo.

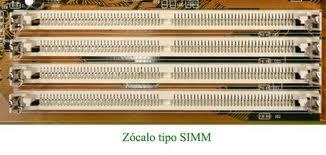

- RANURAS DE CONTACTO
Annotations:
- Donde se integran los pines o contacto de la pastillas.
- MEMORIA RAM
Annotations:
- es donde el computador guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada. Leer más: http://www.monografias.com/trabajos11/memoram/memoram.shtml#ixzz3DvKmM5BZ
- DIMM DDR3
Annotations:
- Puede procesar 8 datos por ciclo de reloj. Trabaja con 1.5 volts
- DIMM DDR
Annotations:
- (Double Data Rate) Hace referencia a una lectura doble de datos.
- DIMM DDR2
Annotations:
- Una de las diferencias que se aplicaron en esta tecnología es que puede procesar cuatro datos por ciclo de reloj, comparado con los dos que procesa DDR.
- DISPOSITIVO DE VIDEO
Annotations:
- es una tarjeta de expansión para una computadora u ordenador, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un dispositivo de salida, como un monitor o televisor
- MEMORIA CACHE
- INTERNA
Annotations:
- Es una innovación relativamente reciente; en realidad son dos, cada una con una misión específica: Una para datos y otra para instrucciones. Están incluidas en el procesador junto con su circuitería de control, lo que significa tres cosas: comparativamente es muy cara; extremadamente rápida, y limitada en tamaño (en cada una de las cachés internas, los 386 tenían 8 KB; el 486 DX4 16 KB, y los primeros Pentium 8 KB). Como puede suponerse, su velocidad de acceso es comparable a la de los registros, es decir, centenares de veces más rápida que la RAM.
- EXTERNA
Annotations:
- Es más antigua que la interna, dado que hasta fecha "relativamente" reciente estas últimas eran impracticables. Es una memoria de acceso rápido incluida en la placa base, que dispone de su propio bus y controlador independiente que intercepta las llamadas a memoria antes que sean enviadas a la RAM
- INTERNA

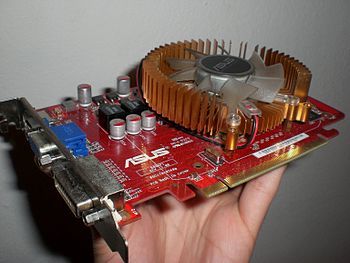

- PLACAS DE VIDEO
Annotations:
- En la actualidad nos encontramos con dos tecnologías de placa de video. Una de ellas es conocida como AGP, pero ha quedado obsoleta, por lo que fue reemplazada por la tecnología PCI Express 16X.
- hypertransporte
Annotations:
- también conocido como Lightning Data Transport (LDT) es una tecnología de comunicaciones bidireccional. Esta tecnología se aplica en la comunicación entre chips de un circuito integrado ofreciendo un enlace (ó bus) avanzado de alta velocidad y alto rendimiento
- Dispositivos no críticos
- SOFTWARE
Annotations:
- se trata de un conjuto de todas las aplicaciones que se instalan en la pc
- TIPOS DE FUENTES DE ALIMENTACION.
- Fuentes Lineales
Annotations:
- La fuente lineal ofrece al diseñador tres ventajas principales: Simplicidad de diseño.Operación suave y capacidad de manejar cargas. Bajo ruido de salida y una respuesta dinámica muy rápida.Para potencias menores a 10W, el costo de los componentes es mucho menor que el de las fuentes conmutadas.
- Fuentes Conmutadas
Annotations:
- Las fuentes conmutadas tienen las siguientes ventajas:La eficiencia de las fuentes conmutadas está comprendida entre el 68 y el 90%. Esto hace reducir el costo de los dispositivos de potencia. Además, los dispositivos de potencia funcionan en el régimen de corte y saturación, haciendo el uso más eficiente de un dispositivo de potencia. coste. Un transformador de energía de 50/60 Hz tiene un volumen efectivo significativamente mayor que uno aplicado en una fuente conmutada, cuya frecuencia es típicamente mayor que 15 kHz.
- Fuentes Lineales
