Dibujo para Ingeniería
- Dibujo despiece de objetos
- Representación gráfica de cada una de las
piezas, incluye formas y dimensiones de
los detalles constructivos, acabados,
superficies, etc.
- Representación gráfica de cada una de las
piezas, incluye formas y dimensiones de
los detalles constructivos, acabados,
superficies, etc.
- Dibujo de conjunto
- Representación gráfica de un grupo de piezas que
constituyen un mecanismo, maquina o
instalación, de tal manera que aparezcan todos los
elementos montados y unidos
- Se representa por medio de: perspectiva
isometrica del conjunto, perspectiva isometrica
explosionada, representacion por medio de vistas,
dibujo de conjunto esquematico.
- Se representa por medio de: perspectiva
isometrica del conjunto, perspectiva isometrica
explosionada, representacion por medio de vistas,
dibujo de conjunto esquematico.
- Representación gráfica de un grupo de piezas que
constituyen un mecanismo, maquina o
instalación, de tal manera que aparezcan todos los
elementos montados y unidos

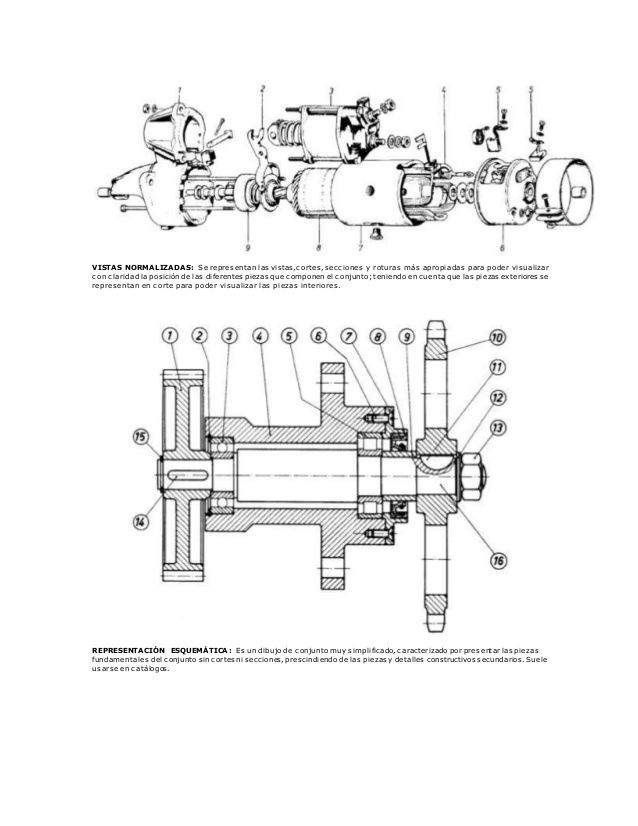

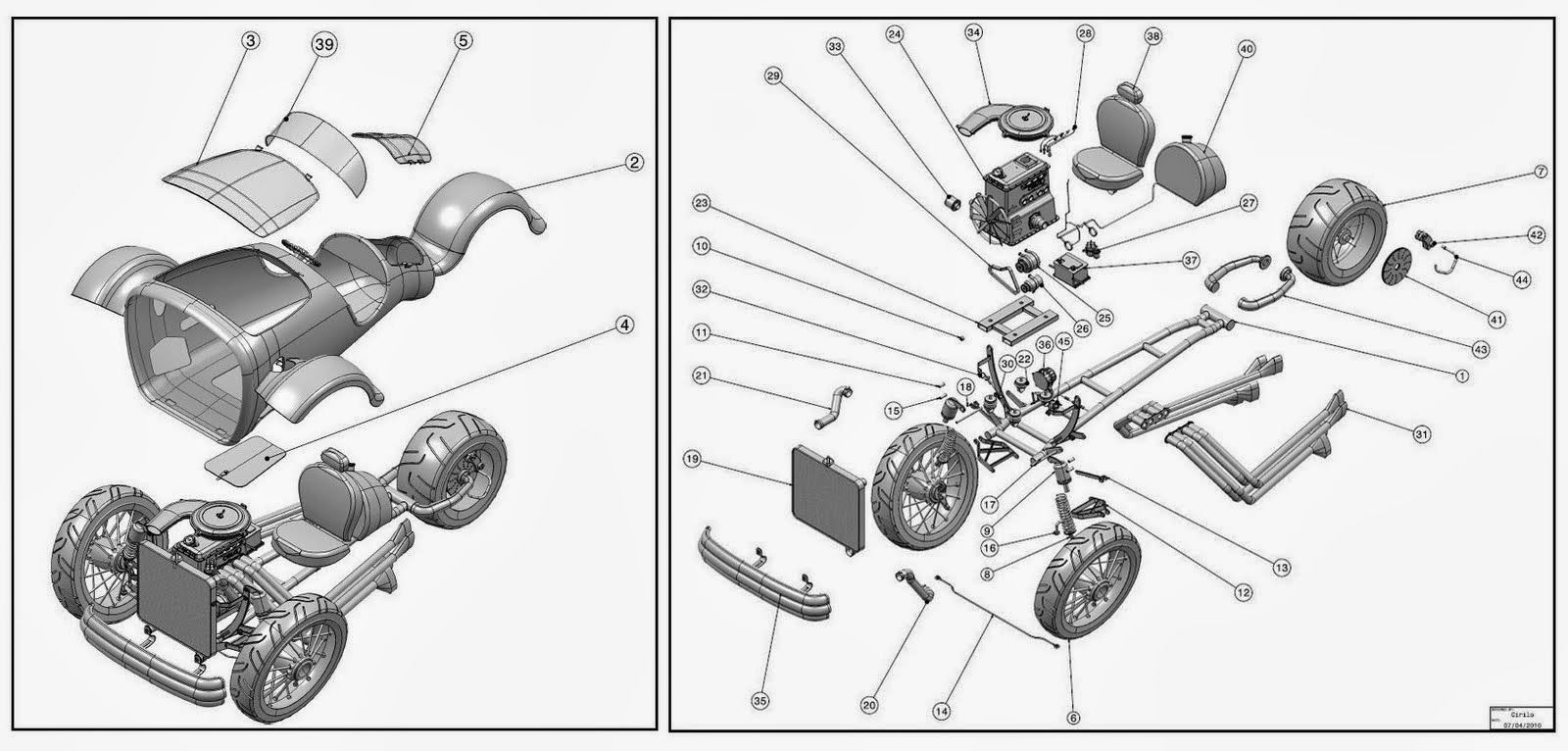

- Dibujo de conjunto en explosión
- Ayuda a comprender la posición
de varios componentes en un
ensamblado
- Su representación permite
visualizar el desarme y la
posterior reparación, y armar
la pieza según el plano
- Su representación permite
visualizar el desarme y la
posterior reparación, y armar
la pieza según el plano
- Ayuda a comprender la posición
de varios componentes en un
ensamblado
- AutoCAD
- Software para diseño y
desarrollo de productos
3D y fabricación digital
- Orientado al diseño avanzado de proyectos,
aplicando el modelado, superficies,
ensambles, etc.
- Orientado al diseño avanzado de proyectos,
aplicando el modelado, superficies,
ensambles, etc.
- Software para diseño y
desarrollo de productos
3D y fabricación digital
