UNIDAD 2: Técnicas de Análisis de
Circuitos.
- Análisis de Mallas
- Circuito plano
y no plano
- # Mallas = # Ecuaciones =
# Incógnitas

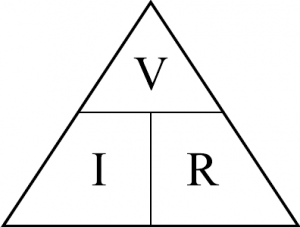

- V = IR

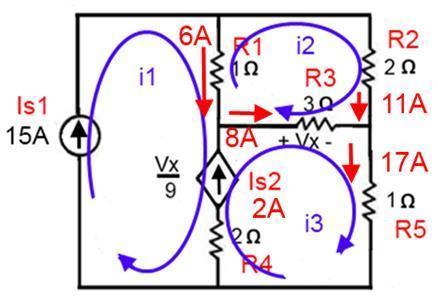

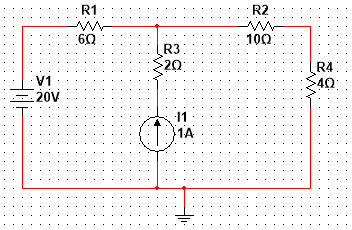

- Super Mallas
- Ocurre
cuando existe
una F. de I.
entre 2 mallas
- Se define primero
la F. de I.
- Después, se visualiza como
si se eliminara la F. de I.
- Después, se visualiza como
si se eliminara la F. de I.
- Se define primero
la F. de I.
- Ocurre
cuando existe
una F. de I.
entre 2 mallas
- Sentido de
las
Manecillas
del Reloj
- 1) F. de V. con E. - F. de V. con C. =
(Σ R en malla * I malla) - (Σ R que
comparten con otras mallas * I
mallas)
- 2) V. con Elevación - Caídas = 0
- 3) F. V. con E. - F. V. con C. =
[R (I por ella - I con quien
comparte)]
- F. de I. en extremo de
mallas define esa
incógnita.
- La ecuación
tiene prioridad
para ser
definida
- La ecuación
tiene prioridad
para ser
definida
- Fuentes Dependientes e
Independientes
- Σ V = Σ IR
- Circuito plano
y no plano

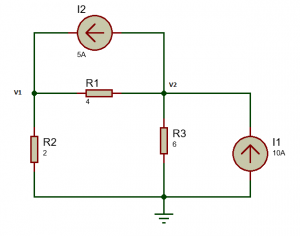

- Análisis de Nodos
- # Ecuaciones =
# Nodos - 1
- I = V / R
- I = V G
- 1 / R = G
- Simenes
- Simenes
- 1 / R = G
- 1) F. de I. que entra - F. de I. que sale =
(Σ 1/R conectadas al nodo) V nodos - (Σ
1 / R que comparten con el nodo) V
nodo comparte
- VI2 = V1 - V2
- V2 - 0 = V1I
- V2 = V1I
- V2 = V1I
- IR1 = V1 - V2 / R1
- IR3 = V2 - 0 / R3
- IR3 = V2 / R3
- IR3 = V2 / R3
- +
-
- + -
- Fuentes Dependientes e
Independientes
- F. de V.
conectadas a
un mismo
punto
- Conviene
tomarlas como
nodo de
referencia porque
automáticamente
el otro nodo se
define
- Conviene
tomarlas como
nodo de
referencia porque
automáticamente
el otro nodo se
define

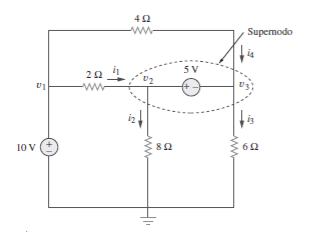

- Super
Nodo
- Ocurre cuando
tenemos una
F. de V. entre 2
nodos
- Se genera
una
ecuación
que define a
esa F. de V.
- Se genera
una
ecuación
que define a
esa F. de V.
- Se debe definir
primero
- Se analiza como
un nodo normal
- Ocurre cuando
tenemos una
F. de V. entre 2
nodos
- # Ecuaciones =
# Nodos - 1
