Flujograma o Diagrama de Flujo

Definición
1. Es la representación gráfica de un Algoritmo
2. usan símbolos conectados con flechas para indicar la secuencia de instrucciones
  1. Están regidos por ISO.
Características Principales
1. Capacidad de Comunicación
  1. Permite la puesta en común de conocimientos individuales sobre un proceso, y facilita la mejor comprensión global del mismo
2. Claridad
  1. Proporciona información sabre los de forma clara, ordenada y concisa.
Simbologia
1. Realización de una actividad
2. Inicio o Final del diagrama
3. Análisis de situación y toma de decisión
4. Documentación (Generación, e.t.c.)
5. Bases de Datos
6. Conexión o relación entre partes de un diagrama
7. Indicación del flujo del proceso
8. Limite Geografico
9. Auditoría
10. Actividad de Control
11. Realización de una actividad contratada
Preparación de la construcción del diagrama
1. Paso 1
  1. Establecer quiénes deben participar en su construcción.
2. Paso 2
  1. Preparar la logística de la sesión de trabajo.
3. Paso 3
  1. Definir claramente la utilización del diagrama de flujo y el resultado que se espera obtener de la sesión de trabajo.
4. Paso 4
  1. Definir los límites del proceso en estudio.
5. Paso 5
  1. Esquematizar el proceso en grandes bloques o áreas de actividades.
6. Paso 6
  1. Identificar y documentar los pasos del proceso.
7. Paso 7
  1. Realizar el trabajo adecuado para los puntos de decisión o bifurcación.
8. Paso 8
  1. Revisar el diagrama completo,

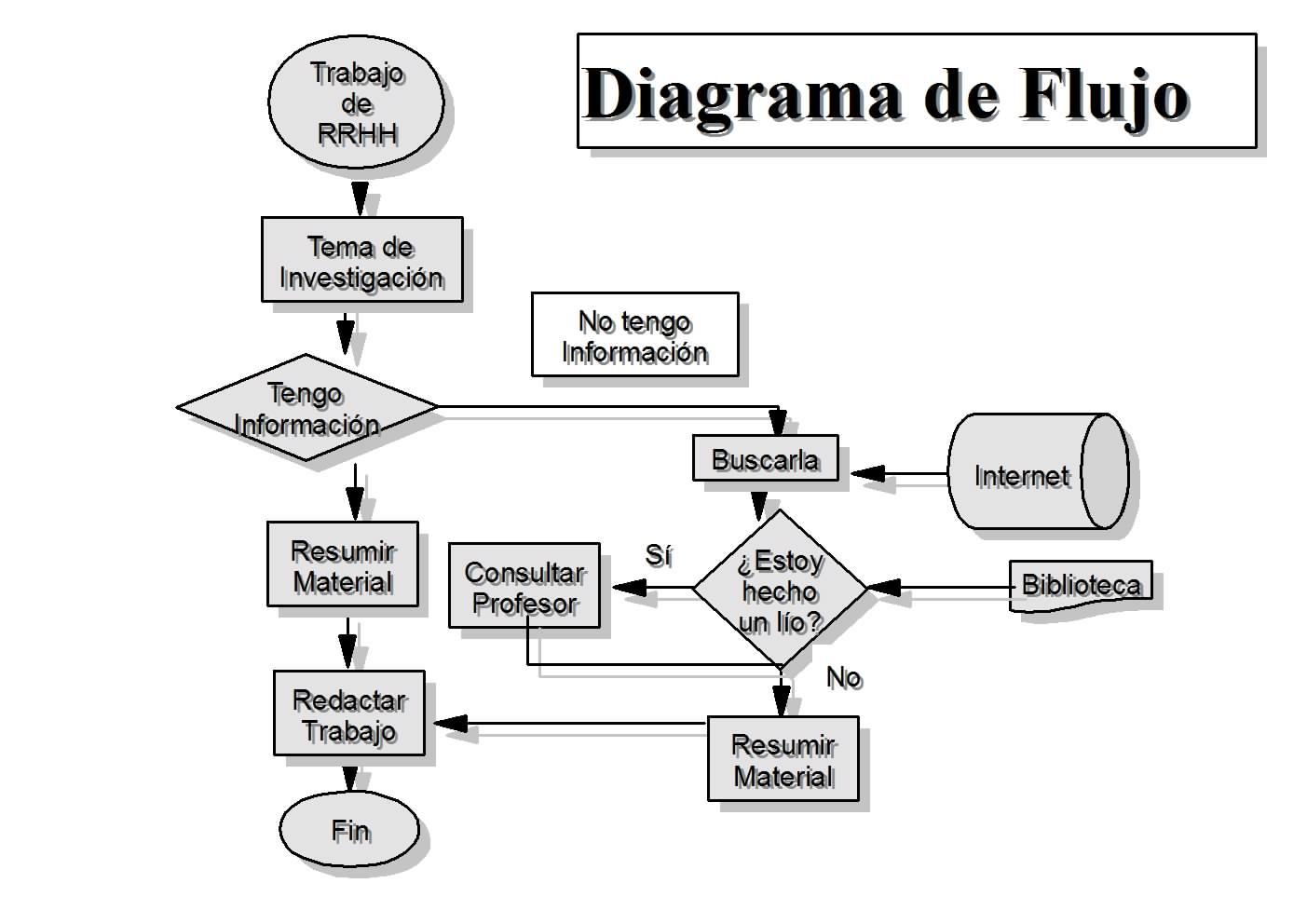

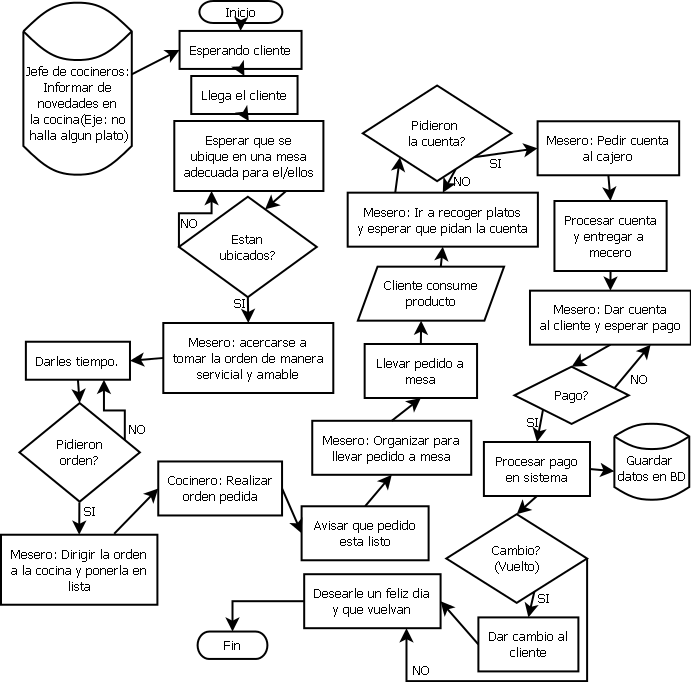

Ejemplo
