La Soldadura Blanda
  1. La soldadura blanda “soldering” es el proceso de unión de dos piezas mediante calor y un material de aportación que se funde a una temperatura por debajo de los 427 ºC (800 ºF) y por debajo del punto de fusión de las piezas a ser soldadas.
    1. HERRAMIENTAS PAR LA SOLDADURA

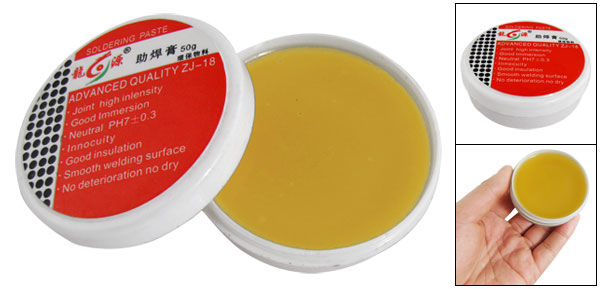

      1. PASTA PARA SOLDAR: Se utiliza para limpiar el material a soldar
        1. BOMBA DESOLDADORA: Para utilizar el desoldador se acerca la punta de la herramienta al lugar de donde se quiere aspirar el estaño, y se presiona el botón del fiador. Si no se consigue retirar todo el estaño, hay que repetirlo varias veces.
          1. PISTOLA DE SOLDAR: Esta pistola alcanza voltios de 115 y hace que se caliente mas pero su desventaja es que las puntas son demasiados grandes y no se puedan soldar partes pequeñas
            1. CAUTIN : El cautin alcanza puede alcanzar hasta 60w
            2. MATERIALES PARA SOLDAR
              1. ESTAÑO: El estaño que se utiliza en electrónica tiene alma de resina con el fin de facilitar la soldadura. Para garantizar una buena soldadura es necesario que tanto el estaño como el elemento a soldar alcancen una temperatura determinada
              2. VENTAJAS
                1. Una de las ventajas de soldar con estaño y plomo es que la soldadura es resistente ; Es económica ;
                2. DESVENTAJAS
                  1. La desventaja de no soldar con estaño y plomo es que la soldadura no es resistente a altos grados de temperaturas
                  2. TEMPERATURAS
                    1. El Estaño alcanza su punto de fusión a una temperatura de 231,9°C
                    2. Procedimientos para Soldar
                      1. 1.Limpia las superficies de los elementos que se van a soldar. 2.Asegúrate de que el soldador funde el estaño con facilidad. 3.Pon los elementos que se van a soldar juntos. 4.Calienta simultáneamente con la punta del soldador los elementos a soldar. 5.Cuando la zona de soldadura está caliente, acerca el hilo de estaño y deja que se funda una pequeña cantidad suficiente para cubrir las superficies a soldar. Retira el hilo de estaño. 6.Tras un par de segundos retira el soldador. 7. Espera a que se enfríe el estaño sin que se muevan las superficies soldadas. 8. Si la capa de estaño une bien las superficies y tiene un aspecto brillante y cóncavo la soldadura está hecha correctamente. 9. Si se calienta la patilla del componente, pero no la pista, el aspecto que presentará la soldadura es el siguiente. Hay que repetir desde el principio. 10. Si se calienta la pista, pero no la patilla del componente, el aspecto es el siguiente. Hay que repetir el proceso desde el principio.

                        Annotations:

                        • 11.Si el aspecto de la superficie de unión es mate, se trata de una unión fría. Es buena idea repetir la soldadura.
                      2. Riesgos
                        1. Medidas de Seguridad
                          1. • Usar mascarillas para polvo y vapores. • Utilizar equipos de extracción directa. • Emplear guantes de trabajo.
                          2. • Quemaduras. • Radiaciones. • Incendios y explosiones. • Riesgos eléctricos. • Inhalación de elementos nocivos (gases y humos).
