Estructuras 2ºB
  1. Esfuerzo

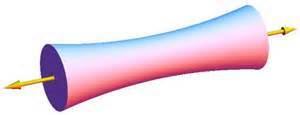

    1. Tracción

      Annotations:

      • Las fuerzas que actúan sobre la pieza tienden a estirarla.
      1. Flexión

        Annotations:

        • Las fuerzas que actúan sobre la pieza tienden a doblarla
        1. compresión

          Annotations:

          • Las fuerzas que actúan sobe la pieza tienden a aplastarla.
          1. pandeo

            Annotations:

            • Las fuerzas que actúan sobre la pieza tienden a doblarla.
            1. torsión

              Annotations:

              • Las fuerzas que actúan sobre la pieza tienden a retorcerla.
              1. corte

                Annotations:

                • Las fuerzas que soporta la pieza tienden a cortarla.
              2. Estrcuturas
                1. Entramadas

                  Annotations:

                  • Sus elementos forman una malla de piezas verticales y horizontales.
                  1. Trianguladas

                    Annotations:

                    • Construidas con barras que forman tgriángulos.
                    1. Colgadas

                      Annotations:

                      • Soportan parte del peso de la construcción mediante cables, que se fijan a muros o torrws muy resistentes.
                    2. Tipos
                      1. masivas

                        Annotations:

                        • Son estructuras pesadas y macizas.
                        1. abovedadas

                          Annotations:

                          • Emplean el arco y la bóveda, lo que permite cubrir espacios mayores y aumentar los huecos en la estructura, con la correspondiente reducción del peso.
                          1. laminadas

                            Annotations:

                            • Formadas por láminas o paneles delgados y resistentes que forman una especie de caja o carcasa que protege y mantiene en su posición al resto de las piezas.
                            1. de armazón

                              Annotations:

                              • Formadas por piezas alargadas, que se unen entre si para formar un esqueleto o armazón.
                            2. Fuerzas que actúan
                              1. Cargas fijas

                                Annotations:

                                • No varían con el paso del tiempo y siempre afectan a la estrcuctura de la misma.
                                1. Cargas variables

                                  Annotations:

                                  • Cambian con el tiempo, unas veces actúan y otras no, y no siempre tienen la misma magnitud
                                2. Elementos resistentes
                                  1. Pilares

                                    Annotations:

                                    • Son los apoyos verticales sobre los que descansan las vigas y resto de la estructura.
                                    1. Vigas

                                      Annotations:

                                      • Son piezas horizontales con forma de prisma rectangular.
                                      1. Tirantes

                                        Annotations:

                                        • Son cables inextensibles que se emplean para sujetar o colgar vigas o para estabilitar los elementos verticales de la estructura.
                                        1. Escuadras

                                          Annotations:

                                          • Son triángulos rectángulos que seemplean para reforzar la estructura.
                                          1. Diagonales

                                            Annotations:

                                            • Son barras que unen dos vértices opuestos de un polígono.
                                            1. Arcos

                                              Annotations:

                                              • Son elementos con forma curvilínea que se apoyan sobre dos pilares.
                                            2. Elementos resistentes
                                              1. Dinteles

                                                Annotations:

                                                • Son elemntos horizontales que salvan un espacio libre entre dos apoyos.
                                                1. Contrafuertes

                                                  Annotations:

                                                  • Son pilares que se colocan adosados a los muros para reforzarlos y aguantar su empuje.
                                                  1. Bóvedas

                                                    Annotations:

                                                    • Son estructuras curvas que se apoyan en muros, pilares o columnas.
                                                    1. Cúpulas

                                                      Annotations:

                                                      • son bóvedas semiesféreicas que se utilizan como cubierta y ejercen el mismo empuje en todas las direcciones.
                                                      1. Membranas

                                                        Annotations:

                                                        • Son superficies flexibles que soportan cargas mediante el desarrollo de esfuerzos de tracción.
                                                        1. Columnas

                                                          Annotations:

                                                          • Cumplen la misma función que los pilares, pero su sección es circular en vez de ser poligonal.
                                                          1. Placas o losas

                                                            Annotations:

                                                            • Diastribuyen las cargas por toda su superficie, mediante flexión.
                                                          2. Problema que resuelven
                                                            1. Proteger y proporcionar apoyo a los elementos de un conjunto.

                                                              Annotations:

                                                              • Esqueletos, armaduras, chasis y caparazones.
                                                              1. Salvar accidentes geográficos

                                                                Annotations:

                                                                • Puentes y túneles.
                                                                1. Generar superficies.

                                                                  Annotations:

                                                                  • Pistas de aterrizaje, carreteras y campos deportivos.
                                                                  1. Cerrar y cubrir espacios.

                                                                    Annotations:

                                                                    • Techumbres, marquesinas, bóvedas y cúpulas.
                                                                    1. Almacenar materiales.

                                                                      Annotations:

                                                                      • Presas, piscinas, botellas, envases de cartón.
                                                                      1. Alcanzar alturas en el espacio.

                                                                        Annotations:

                                                                        • Torres, antenas, postes y grúas.
