Dibujo Técnico

historia del dibujo técnico
1. inicia por la necesidad de comunicarse mediante dibujos
  1. pintura rupestre
2. Leonardo da Vinci
  1. da el paso definitivo de la pintura al dibujo
3. la evolución hizo que se clasifique
  1. dibujo artístico
  2. dibujo técnico
¿Que es?
1. sisema de representaión gráfica de diferentes objetos
  1. brinda información suficiente para facilitar su análisis
  2. comunicar de forma completa y exacta los diseños concebidos
  3. interpretar estos elementos cuando le sean presentados en dibujos y planos

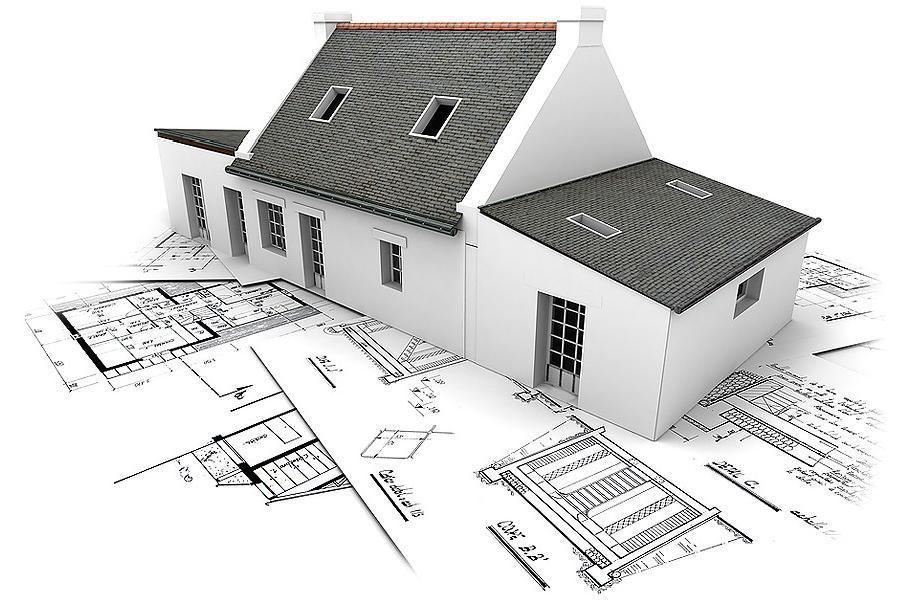

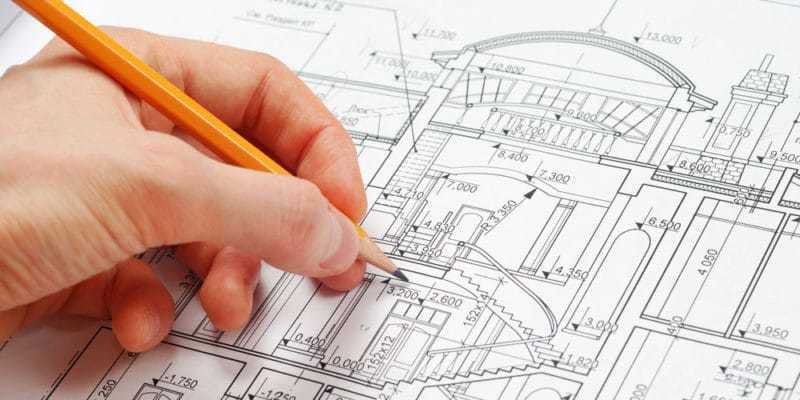

como se relaciona con la ingeniería civil

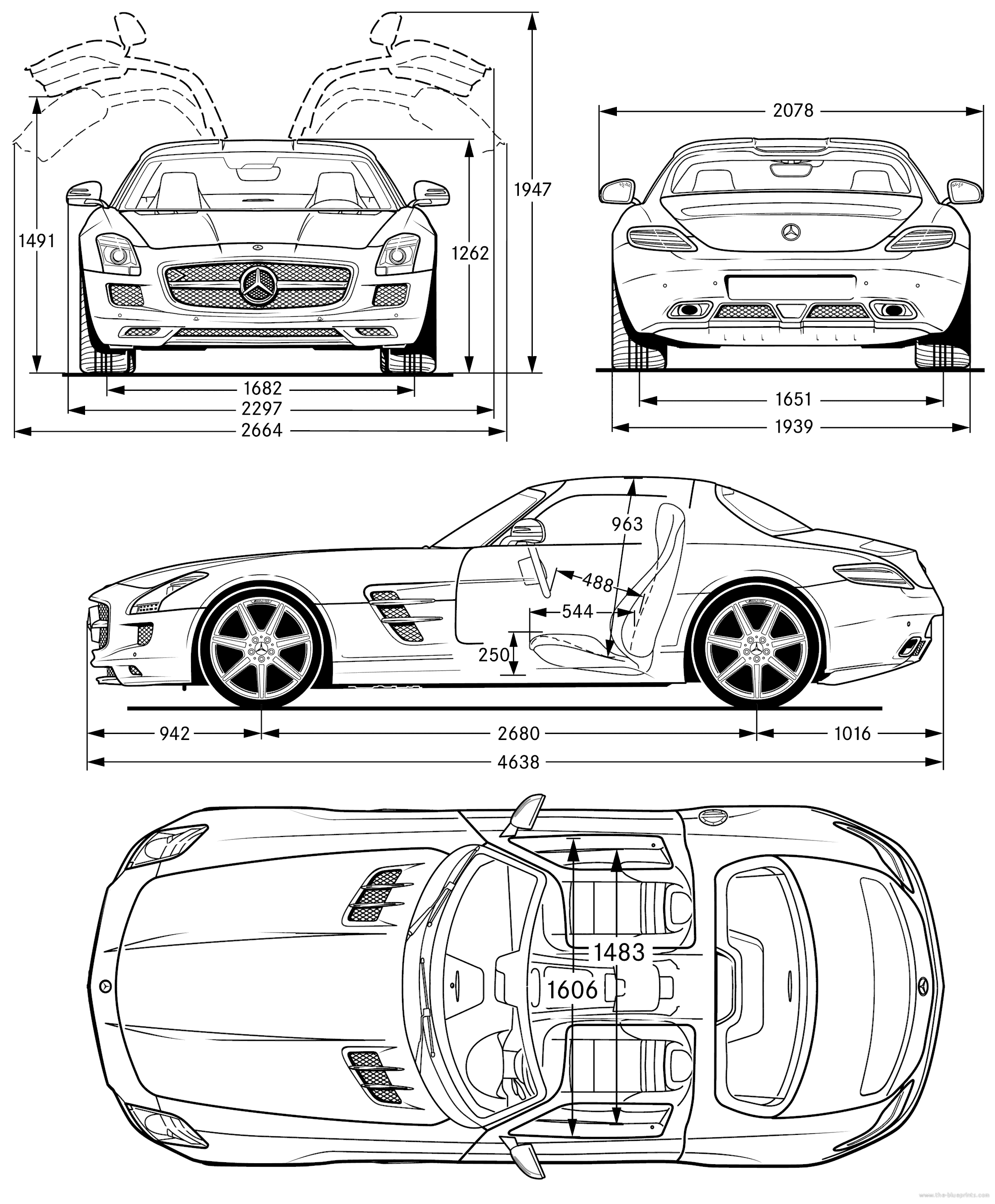

1. el dibujo técnico permite representar un objeto de forma precisa y exacta
2. plasma de manera grafica su trabajo y le da vida de forma tangible
3. Medio de expresión y comunicación proyección
  1. o enlace entre proyecto y ejecución

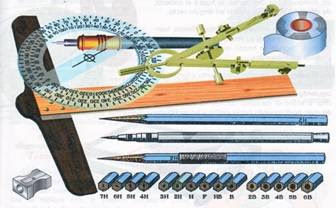

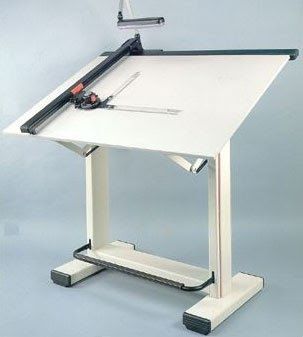

Herramientas y materiales
1. Portaminas Lápiz de madera Estilógrafos Plumas estilográficas
2. Regla en T Escuadras y cartabones Compas Escalímetro Escalas métricas
conocimientos básicos
1. Punto
  1. Señala una posición en el espacio, no tienen dimensiones
  2. Se encuentra en las aristas de un plano o en los extremos de una línea o una intersección
2. Recta
  1. Tiene un largo pero carece de ancho y profundidad, Sirven para definir aristas o dar forma a los planos
  2. Se obtiene al unir dos puntos Tipos de líneas: cubas, rectas, diagonales
3. Plano
  1. Contiene puntos y rectas Posee dos dimensiones (largo y ancho) Tiene posición y dirección en el espacio
4. volumen
  1. Contiene puntos, líneas y planos Posee tres dimensiones, tiene posición en el espacio No tiene dirección
levantamiento arquitectónico
1. conjunto de medidas y operaciones para comprender y documentar edificaciones

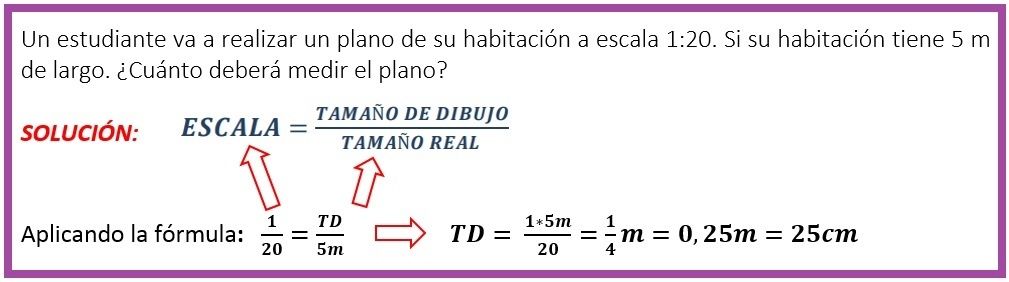

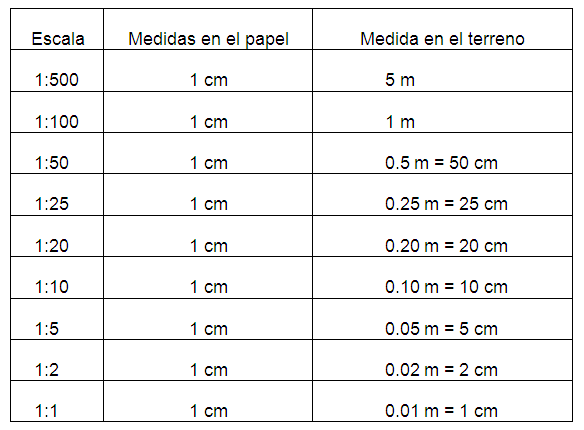

  1. ESCALAS
    1. para representar un objeto tangible sobre un papel con la proporción exacta
    2. 1:50 formula: medida real (50 cm ) por medida real (N° que se quiere convertir dividido entre el valor en el plano (1 cm)
Programas

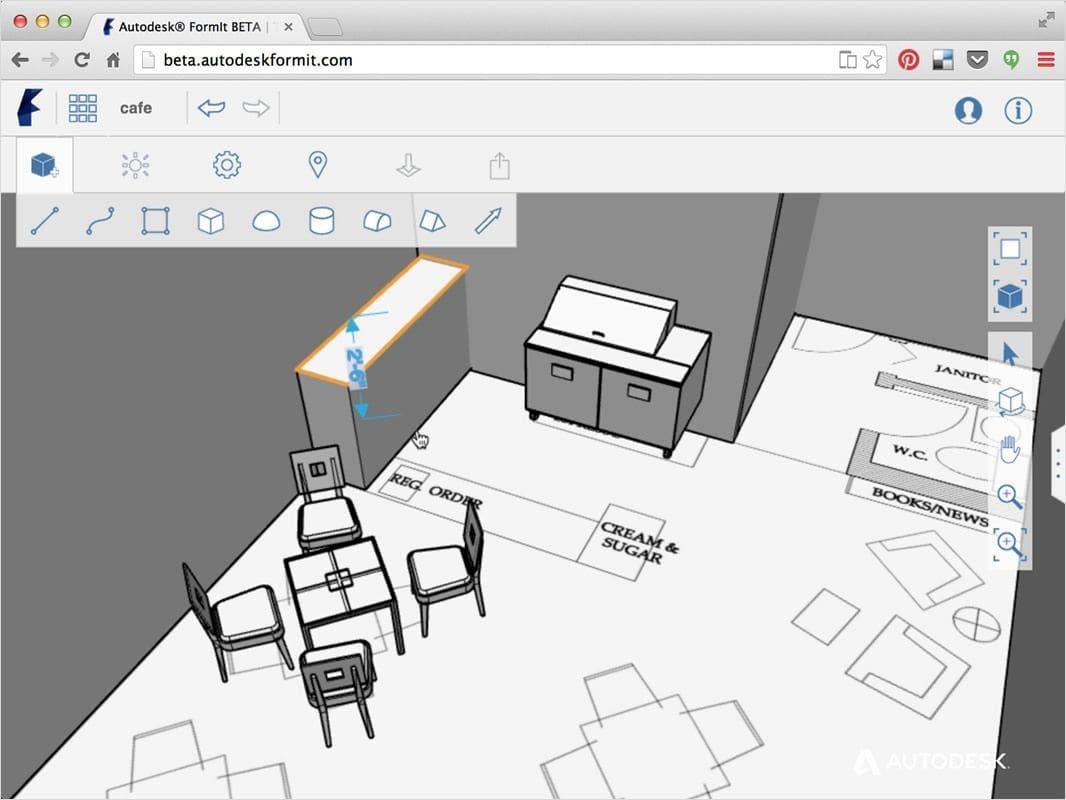

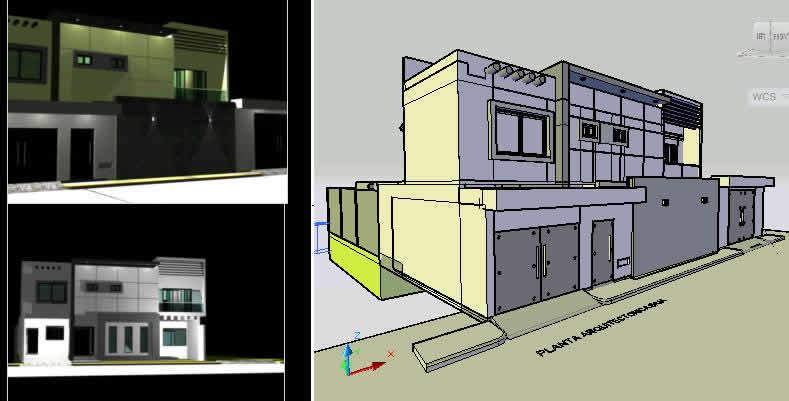

1. FORMIT
  1. software que te permite hacer composiciones en 3D
  2. te permite observar una composición desde diferentes perspectivas
2. Autodesk
  1. creada por la empresa norteamericana llamada Autodesk
    1. dibujo y diseño de planimetría
    2. Software tipo CAD
      1. diseño asistido por computadora
perspectiva

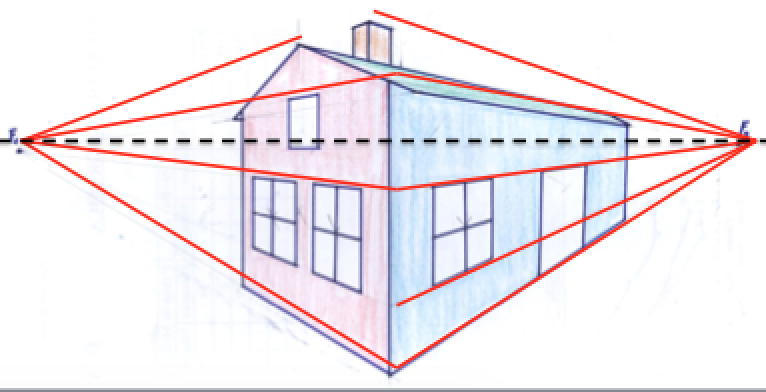

1. Cónica
  1. (con uno o mas puntos de fuga) está basado en la proyección de un cuerpo tridimensional sobre un plano auxiliándose en rectas proyectantes que pasan por un punto
2. cilíndrica

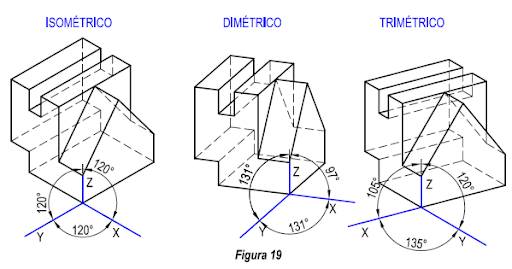

  1. isométrica
    1. tres ejes ortogonales principales, al proyectarse, forman ángulos de 120º, y las dimensiones paralelas a dichos ejes se miden en una misma escala.
  2. trimétrica
    1. los ángulos formados por los ejes son distintos (libre de elegir), aplicándose diferentes coeficientes de reducción
  3. dimétrica
    1. que dos de los ángulos formados por los ejes son iguales, aplicándose un mismo coeficiente de reducción a dos de los ejes, y uno diferente
  4. oblicua

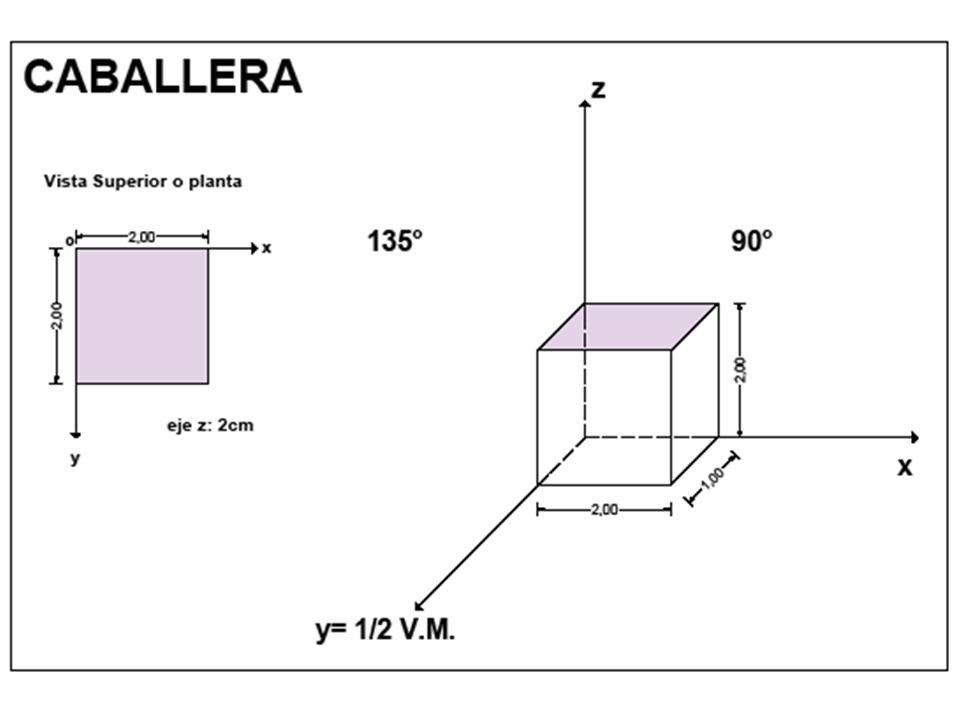

    1. caballera
      1. eje des ancho y alto son horizontal y vertical respectivamente a diferencia del eje de profundidad . Entre el eje x y z se forma un ángulo de 90 grados
