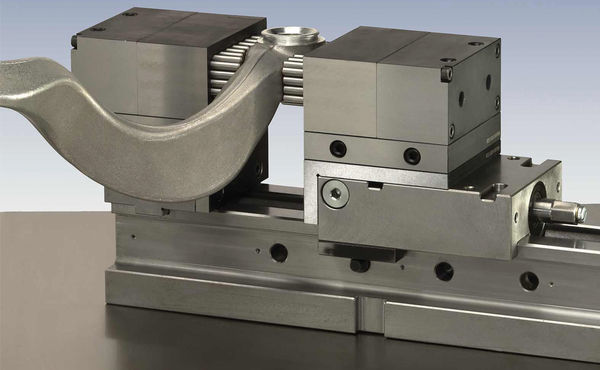

Ejemplo de caso- montaje de fresado
- ¿Cómo se puede determinar o asentar la pieza?
- Para conseguir que la ranura tenga una tolerancia de
posición precisa respecto al barreno, debería ser apoyada
sobre el barreno.
- El perno de soporte deberá ser nivelado para
evitar una hiperdeterminación. Con el fin de
evitar un error de posición por suciedad y de
aumentar el rendimiento del ajuste, la
superficie de soporte se ahueca
- Para conseguir que la ranura tenga una tolerancia de
posición precisa respecto al barreno, debería ser apoyada
sobre el barreno.

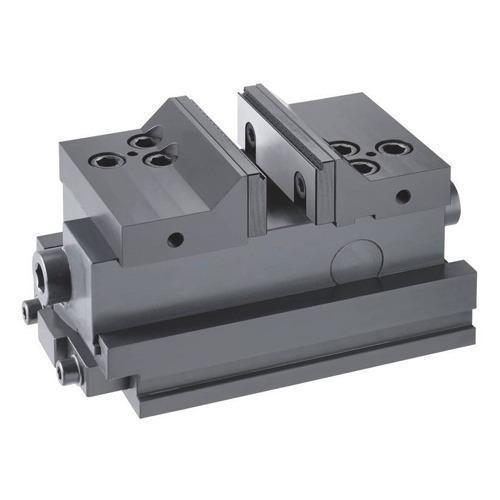

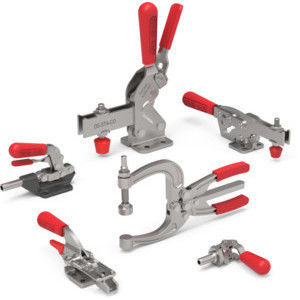

- ¿Qué tipo de dispositivo de sujeción es el apropiado?
- Debido a que la parte debería ser sujetada en lo posible cerca del punto de mecanización, se debe elegir
un elemento de sujeción que permita que la pieza pueda ser retirada del perno rápidamente durante la
apertura del montaje.
- Debido a que la parte debería ser sujetada en lo posible cerca del punto de mecanización, se debe elegir
un elemento de sujeción que permita que la pieza pueda ser retirada del perno rápidamente durante la
apertura del montaje.
- ¿Qué tipo de cuerpo base es el adecuado?
- Ya que las fuerzas de trabajo no son muy grandes, un cuerpo
base en forma de ángulo será suficiente, para sujetar a los
elementos de soporte y sujeción
- Ya que las fuerzas de trabajo no son muy grandes, un cuerpo
base en forma de ángulo será suficiente, para sujetar a los
elementos de soporte y sujeción
- ¿Cómo se produce la inserción y sujeción de la pieza?
- La pieza se coloca en el perno de soporte y se presiona contra el apoyo. Después, el
gancho de sujeción es girado hacia dentro. Por medio del giro a la derecha de la palanca
de sujeción el gancho se lleva axialmente a la derecha y presiona la pieza con su pico
- La pieza se coloca en el perno de soporte y se presiona contra el apoyo. Después, el
gancho de sujeción es girado hacia dentro. Por medio del giro a la derecha de la palanca
de sujeción el gancho se lleva axialmente a la derecha y presiona la pieza con su pico
- ¿Porqué se utiliza una palanca de sujeción reajustable?
- Debido a las diferencias de espesor de la pieza, la vía de sujeción de la palanca
podría no ser suficiente bajo determinadas circunstancias. En estos casos, se
puede sujetar con la palanca debido a su enganche de retención. Además, los
desgastes pueden ser compensados.
- Debido a las diferencias de espesor de la pieza, la vía de sujeción de la palanca
podría no ser suficiente bajo determinadas circunstancias. En estos casos, se
puede sujetar con la palanca debido a su enganche de retención. Además, los
desgastes pueden ser compensados.
- Construcción del montaje
- La sujeción se puede dar con pernos en T, ya que las respectivas
ranuras están previstas. El ajuste del montaje puede darse por medio
de tuercas correderas sueltas o con un indicador de calibre.
- ¿Qué dirección de fresado debe ser elegida para este montaje? Debe fresarse
de izquierda a derecha para que la fuerza de trabajo esté dirigida contra la
superficie de soporte fija y firme.
- La sujeción se puede dar con pernos en T, ya que las respectivas
ranuras están previstas. El ajuste del montaje puede darse por medio
de tuercas correderas sueltas o con un indicador de calibre.
