ACTIVIDAD 1
- TEMAS
- 3.DENSIDAD DE
CORRIENTE ELÉCTRICA
- 2.INTENSIDAD DE
CORRIENTE ELÉCTRICA
- 1.ELECTRODINÁMICA
- CONCEPTO
- Electrodinámica. Estudio de las relaciones entre los
fenómenos eléctricos, magnéticos y mecánicos
- Incluye el análisis de los campos magnéticos
producidos por las corrientes, las fuerzas
electromotrices inducidas por campos magnéticos
variables, la fuerza sobre las corrientes en campos
magnéticos, la propagación de las ondas
electromagnéticas y el comportamiento de
partículas cargadas en campos magnéticos y
eléctricos.
- La electrodinámica relativista trata de la conducta de
las partículas cargadas y de los campos, cuando la
velocidad de ellas se aproxima a la de la luz.
- La electrodinámica relativista trata de la conducta de
las partículas cargadas y de los campos, cuando la
velocidad de ellas se aproxima a la de la luz.
- Incluye el análisis de los campos magnéticos
producidos por las corrientes, las fuerzas
electromotrices inducidas por campos magnéticos
variables, la fuerza sobre las corrientes en campos
magnéticos, la propagación de las ondas
electromagnéticas y el comportamiento de
partículas cargadas en campos magnéticos y
eléctricos.
- Electrodinámica. Estudio de las relaciones entre los
fenómenos eléctricos, magnéticos y mecánicos
- CONCEPTO
- DEFINICIÓN
- La corriente eléctrica es la circulación de
cargas eléctricas en un circuito eléctrico
- La intensidad de corriente eléctrica(I) es
la cantidad de electricidad o carga
eléctrica(Q) que circula por un circuito
en la unidad de tiempo(t). Para
denominar la Intensidad se utiliza la
letra I y su unidad es el Amperio(A).
Ejemplo: I=10A
- La intensidad de corriente eléctrica viene
dada por la siguiente fórmula:
- FORMULA
- Donde: I: Intensidad expresada en Amperios(A)
Q: Carga eléctrica expresada en Culombios(C) t:
Tiempo expresado en segundos(seg.)
- Donde: I: Intensidad expresada en Amperios(A)
Q: Carga eléctrica expresada en Culombios(C) t:
Tiempo expresado en segundos(seg.)
- FORMULA
- La intensidad de corriente eléctrica viene
dada por la siguiente fórmula:
- La intensidad de corriente eléctrica(I) es
la cantidad de electricidad o carga
eléctrica(Q) que circula por un circuito
en la unidad de tiempo(t). Para
denominar la Intensidad se utiliza la
letra I y su unidad es el Amperio(A).
Ejemplo: I=10A
- La corriente eléctrica es la circulación de
cargas eléctricas en un circuito eléctrico
- 1.ELECTRODINÁMICA
- DEFINICIÓN
- La magnitud que mide el
movimiento promedio de las cargas
en un material es la densidad de
corriente. Para definirla se toma un
elemento de volumen Δv (que es
microscópico, pero contiene
millones de cargas en su interior),
situado en el punto \vec{r}, y se
calcula el promedio del producto de
las cargas por la velocidad
- La densidad de corriente es una magnitud vectorial,
análoga hasta cierto punto a la cantidad de movimiento:
cuanta más carga haya, mayor es la densidad de
corriente; cuanto más rápido se mueva, mayor es la
densidad. Si no hay cargas (vacío) o no se mueven
(electrostática) la densidad de corriente se anula.
- FORMULA
- La suma se hace sobre el número de especies
Nk es la densidad numérica del portador k
Zk, es la valencia de la especie k, que sería -1
para los electrones. e es la carga elemental,
que vale aproximadamente 1.6\times
10^{-19}\,\mathrm{C}. \vec{v}_k es la
velocidad promedio de los iones de la
especie k. A esta velocidad se la conoce como
velocidad de arrastre.
- La suma se hace sobre el número de especies
Nk es la densidad numérica del portador k
Zk, es la valencia de la especie k, que sería -1
para los electrones. e es la carga elemental,
que vale aproximadamente 1.6\times
10^{-19}\,\mathrm{C}. \vec{v}_k es la
velocidad promedio de los iones de la
especie k. A esta velocidad se la conoce como
velocidad de arrastre.
- FORMULA
- La densidad de corriente es una magnitud vectorial,
análoga hasta cierto punto a la cantidad de movimiento:
cuanta más carga haya, mayor es la densidad de
corriente; cuanto más rápido se mueva, mayor es la
densidad. Si no hay cargas (vacío) o no se mueven
(electrostática) la densidad de corriente se anula.
- La magnitud que mide el
movimiento promedio de las cargas
en un material es la densidad de
corriente. Para definirla se toma un
elemento de volumen Δv (que es
microscópico, pero contiene
millones de cargas en su interior),
situado en el punto \vec{r}, y se
calcula el promedio del producto de
las cargas por la velocidad
- 2.INTENSIDAD DE
CORRIENTE ELÉCTRICA
- 4.EFECTOS DE CORRIENTE
ELÉCTRICA
- 5.SENTIDO REAL Y CONVENENCIOAL DE LA CORRIENTE ELÉCTRICA
- 6.VELOCIDAD DE ARRASTRE DE LOS ELECTRONES LIBRES
- CONCEPTO
- Cuando se aplica un campo eléctrico a un conductor, los electrones
son acelerados por el campo, aunque esta energía cinética es
inmediatamente disipada por los choques con los iones de la red. Los
electrones son continuamente acelerados y frenados en un
movimiento similar a la de las canicas de la figura. El resultado neto
de esta aceleración y disipación es una velocidad de equilibrio muy
baja denominada velocidad de arrastre.
- La velocidad de arrastre es directamente proporcional a la
densidad de corriente e inversamente proporcional a la
densidad electrónica. Se puede calcular como:
- FORMULA
- Donde J es la densidad de corriente, n la densidad electrónica
y e la carga del electrón.
- Donde J es la densidad de corriente, n la densidad electrónica
y e la carga del electrón.
- FORMULA
- La velocidad de arrastre es directamente proporcional a la
densidad de corriente e inversamente proporcional a la
densidad electrónica. Se puede calcular como:
- Cuando se aplica un campo eléctrico a un conductor, los electrones
son acelerados por el campo, aunque esta energía cinética es
inmediatamente disipada por los choques con los iones de la red. Los
electrones son continuamente acelerados y frenados en un
movimiento similar a la de las canicas de la figura. El resultado neto
de esta aceleración y disipación es una velocidad de equilibrio muy
baja denominada velocidad de arrastre.
- CONCEPTO
- DEFINICIÓN
- El sentido de la corriente eléctrica en un
circuito eléctrico simboliza el sentido de los
electrones a través del circuito.
- Los electrones recorren una distancia de poco menos un
milímetro en un segundo (dependiendo de la diferencia de
potencial y el material por el que se propagan), mientras
que la fuerza de propagación electromagnética, que es la
que incita el movimiento de estos electrones es de 300.000
km/s (velocidad de la luz), desde la fuente generadora de
tensión hasta el receptor para terminar en el polo contrario
de la fuente suministradora de electricidad.

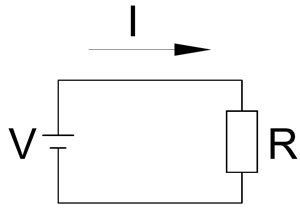

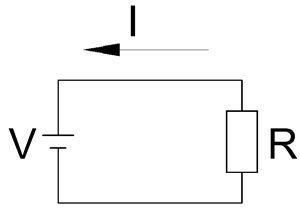

- La otra forma de representar el sentido de la corriente
eléctrica es la representación real, la llamamos
representación real porque es esa dirección y sentido la que
tienen los electrones al circular por el circuito eléctrico.
- La otra forma de representar el sentido de la corriente
eléctrica es la representación real, la llamamos
representación real porque es esa dirección y sentido la que
tienen los electrones al circular por el circuito eléctrico.
- Los electrones recorren una distancia de poco menos un
milímetro en un segundo (dependiendo de la diferencia de
potencial y el material por el que se propagan), mientras
que la fuerza de propagación electromagnética, que es la
que incita el movimiento de estos electrones es de 300.000
km/s (velocidad de la luz), desde la fuente generadora de
tensión hasta el receptor para terminar en el polo contrario
de la fuente suministradora de electricidad.
- El sentido de la corriente eléctrica en un
circuito eléctrico simboliza el sentido de los
electrones a través del circuito.
- 6.VELOCIDAD DE ARRASTRE DE LOS ELECTRONES LIBRES
- DEFINICIÓN
- Efectos de la corriente eléctrica.Cuando las
cargas eléctricas circulan por un material
conductor, pueden producir diversos
efectos como el Calorífico, Luminoso,
Mecánicos, entre otros.
- Los principales efectos que produce la
corriente eléctrica los podemos clasificar en:
- TIPOS
- Caloríficos
Luminosos
Magnéticos
Químicos
Mecánicos
- Los electrones encuentran dificultad para
pasar por determinados conductores.
- Efectos caloríficos

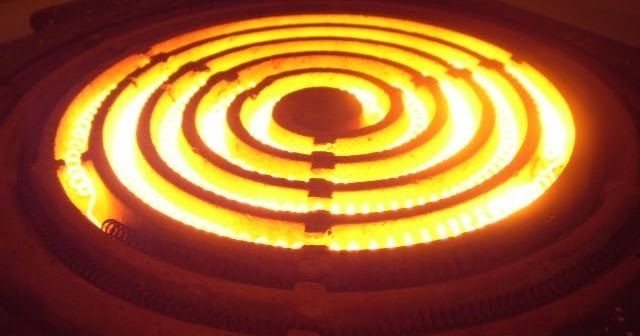

- Cuando la corriente eléctrica (los electrones)
circula a lo largo de un conductor lo hace con
tanta mayor dificultad cuanto mayor es la
oposición del conductor a su paso. Esta
oposición se llama resistencia del conductor. La
resistencia aumenta con la longitud del hilo
conductor y con el estrechamiento del mismo;
igual que sucede en una carretera con la
longitud y estrechez de la misma.
- Efectos luminosos
- Si la resistencia del hilo conductor es
muy grande se pone incandescente y
emite luz. Basado en este hecho,
Edison, en 1878, ideó la lámpara de
incandescencia, que aún hoy
utilizamos. Ejemplo: Si el metal se
calienta mucho, como en el filamento
de una bombilla (hasta 3000 ºC), se
pone incandescente y emite luz.

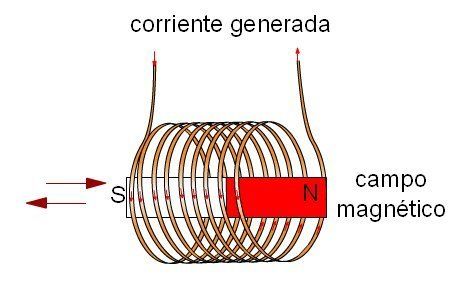

- Efectos magnéticos
- El magnetismo es la propiedad que tienen ciertos
cuerpos, llamados imanes, de atraer a ciertos metales.
Hay imanes naturales como la magnetita, pero la mayoría
son artificiales. Los imanes modifican las propiedades del
espacio que les rodea. Por eso se dice que crean campos
magnéticos. La Tierra, que actúa como un imán
gigantesco, origina un campo magnético que obliga a la
brújula a orientarse en la dirección Sur-Norte.
- Efectos químicos
- La corriente eléctrica puede inducir cambios químicos en
las sustancias. Esto se aprovecha en una pila, que produce
electricidad a partir de cambios químicos, o en
galvanotecnia, la técnica empleada para recubrir de metal
una pieza. Ejemplo: La corriente eléctrica puede producir
reacciones químicas. En la industria se emplea la
electrolisis para transformar unas sustancias en otras:
- Para proteger una superficie metálica de la
corrosión. Mejorar el aspecto superficial (Ej.:
chapados de oro). Mejorar propiedades
eléctricas, ópticas u otras. Obtener metales a
partir de sus minerales.
- Para proteger una superficie metálica de la
corrosión. Mejorar el aspecto superficial (Ej.:
chapados de oro). Mejorar propiedades
eléctricas, ópticas u otras. Obtener metales a
partir de sus minerales.
- La corriente eléctrica puede inducir cambios químicos en
las sustancias. Esto se aprovecha en una pila, que produce
electricidad a partir de cambios químicos, o en
galvanotecnia, la técnica empleada para recubrir de metal
una pieza. Ejemplo: La corriente eléctrica puede producir
reacciones químicas. En la industria se emplea la
electrolisis para transformar unas sustancias en otras:
- Efectos químicos
- El magnetismo es la propiedad que tienen ciertos
cuerpos, llamados imanes, de atraer a ciertos metales.
Hay imanes naturales como la magnetita, pero la mayoría
son artificiales. Los imanes modifican las propiedades del
espacio que les rodea. Por eso se dice que crean campos
magnéticos. La Tierra, que actúa como un imán
gigantesco, origina un campo magnético que obliga a la
brújula a orientarse en la dirección Sur-Norte.
- Efectos magnéticos
- Si la resistencia del hilo conductor es
muy grande se pone incandescente y
emite luz. Basado en este hecho,
Edison, en 1878, ideó la lámpara de
incandescencia, que aún hoy
utilizamos. Ejemplo: Si el metal se
calienta mucho, como en el filamento
de una bombilla (hasta 3000 ºC), se
pone incandescente y emite luz.
- Efectos luminosos
- Cuando la corriente eléctrica (los electrones)
circula a lo largo de un conductor lo hace con
tanta mayor dificultad cuanto mayor es la
oposición del conductor a su paso. Esta
oposición se llama resistencia del conductor. La
resistencia aumenta con la longitud del hilo
conductor y con el estrechamiento del mismo;
igual que sucede en una carretera con la
longitud y estrechez de la misma.
- Efectos caloríficos
- Los electrones encuentran dificultad para
pasar por determinados conductores.
- Caloríficos
Luminosos
Magnéticos
Químicos
Mecánicos
- TIPOS
- Los principales efectos que produce la
corriente eléctrica los podemos clasificar en:
- Efectos de la corriente eléctrica.Cuando las
cargas eléctricas circulan por un material
conductor, pueden producir diversos
efectos como el Calorífico, Luminoso,
Mecánicos, entre otros.
- 5.SENTIDO REAL Y CONVENENCIOAL DE LA CORRIENTE ELÉCTRICA
- 3.DENSIDAD DE
CORRIENTE ELÉCTRICA
- PEREZ ALBARRAN CARLOS ISRAEL
Media attachments
![Bombilla[1] (image/png)](https://cdn.goconqr.com/uploads/media/image/33680802/desktop_a1e2fa7d-e5f3-4a4e-a84e-b7d065acc30b.png){kind=link}
Want to create your own Mind Maps for free with GoConqr? Learn more.
