Coordenadas Geográficas y
Coordenadas UTM
- LOCALIZACIÓN GEOGRAFICA DE UN PUNTO
- Coordenadas Geográficas
- MERIDIANOS
- Los meridianos consisten en semicírculos que pasando por
los polos son perpendiculares al ecuador. Cada meridiano
está compuesto por dos semicírculos, uno que contiene al
meridiano considerado y otro al meridiano opuesto
(antimeridiano). Cada meridiano y su antimeridiano dividen
la tierra en dos hemisferios, occidental y oriental.
- Los meridianos consisten en semicírculos que pasando por
los polos son perpendiculares al ecuador. Cada meridiano
está compuesto por dos semicírculos, uno que contiene al
meridiano considerado y otro al meridiano opuesto
(antimeridiano). Cada meridiano y su antimeridiano dividen
la tierra en dos hemisferios, occidental y oriental.
- Las coordenadas Geográficas son una forma de
designar un punto sobre la superficie terrestre
con el siguiente formato: 3º14’26’’ W 42º52’21’’ N
Esta designación supone la creación de un
sistema de referencia de tres dimensiones:

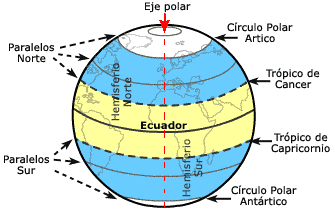

- PARALELOS
- El ecuador es el círculo máximo imaginario perpendicular
al eje de rotación de la Tierra y, por tanto, único. Este
círculo, equidistante de los polos, divide la Tierra en dos
hemisferios: hemisferio Norte, semiesfera que abarca
desde el ecuador hasta el polo Norte, y hemisferio Sur, la
otra semiesfera que comprende desde el ecuador hasta el
polo Sur.
- El ecuador es el círculo máximo imaginario perpendicular
al eje de rotación de la Tierra y, por tanto, único. Este
círculo, equidistante de los polos, divide la Tierra en dos
hemisferios: hemisferio Norte, semiesfera que abarca
desde el ecuador hasta el polo Norte, y hemisferio Sur, la
otra semiesfera que comprende desde el ecuador hasta el
polo Sur.
- LONGITUD
- La longitud proporciona la localización de un lugar,
en dirección Este u Oeste desde el meridiano de
referencia 0º, o meridiano de Greenwich,
expresándose en medidas angulares comprendidas
desde los 0º hasta 180ºE (+180º) y 180ºW (-180º).
- La longitud proporciona la localización de un lugar,
en dirección Este u Oeste desde el meridiano de
referencia 0º, o meridiano de Greenwich,
expresándose en medidas angulares comprendidas
desde los 0º hasta 180ºE (+180º) y 180ºW (-180º).
- LATITUD
- La latitud proporciona la localización de un lugar, en dirección
Norte o Sur desde el ecuador y se expresa en medidas
angulares que varían desde los 0º del Ecuador hasta los 90ºN
(+90º) del polo Norte o los 90ºS (-90º) del polo Sur. Como
podemos ver en la imagen, si trazamos una recta que vaya
desde el punto P hasta el centro de la esfera O, el ángulo que
forma esa recta con el plano ecuatorial expresa la latitud de
dicho punto.
- La latitud proporciona la localización de un lugar, en dirección
Norte o Sur desde el ecuador y se expresa en medidas
angulares que varían desde los 0º del Ecuador hasta los 90ºN
(+90º) del polo Norte o los 90ºS (-90º) del polo Sur. Como
podemos ver en la imagen, si trazamos una recta que vaya
desde el punto P hasta el centro de la esfera O, el ángulo que
forma esa recta con el plano ecuatorial expresa la latitud de
dicho punto.
- MERIDIANOS
- Coordenadas UTM
- La representación cartográfica del globo terrestre, ya sea
considerado esté como una esfera o una elipsoide, supone un
problema, ya que no existe modo alguno de representar toda la
superficie desarrollada sin deformarla e incluso de llegar a
representarla fielmente, ya que la superficie de una esfera no es
desarrollable en su conversión a un soporte papel
- PROYECCIONES PLANAS
- Cuando la superficie a representar es pequeña y por lo
tanto la esfericidad terrestre no va ha influir en la
representación cartográfica, por ejemplo en pequeños
levantamientos topográficos, se recurre a su
representación de forma plana
- Cuando la superficie a representar es pequeña y por lo
tanto la esfericidad terrestre no va ha influir en la
representación cartográfica, por ejemplo en pequeños
levantamientos topográficos, se recurre a su
representación de forma plana
- PROYECCIONES GEODESICAS
- Las proyecciones geodésicas son proyecciones en las que
la esfericidad terrestre tiene repercusión importante
sobre la representación de posiciones geográficas, sus
superficies, sus ángulos y sus distancias.
- Dentro de las transformaciones posibles existen
fundamentalmente tres tipos en función de la variable
que conservan una vez proyectados:
- Proyecciones Conformes son aquellas en
las que los ángulos se conservan
- Proyecciones Equivalentes son aquellas en las que
la superficie se conserva después de la proyección
- Proyecciones Afilacticas son aquellas en las que no se
conservan ni los ángulos ni las distancias
- Proyecciones Conformes son aquellas en
las que los ángulos se conservan
- Dentro de las transformaciones posibles existen
fundamentalmente tres tipos en función de la variable
que conservan una vez proyectados:
- Las proyecciones geodésicas son proyecciones en las que
la esfericidad terrestre tiene repercusión importante
sobre la representación de posiciones geográficas, sus
superficies, sus ángulos y sus distancias.
- LA PROYECCION MERCATOR –
MERCATOR TRANSVERSAL
- PROYECCION MERCATOR
- Este es un sistema que emplea un cilindro situado
de forma tangente al elipsoide en el ecuador:
- Este es un sistema que emplea un cilindro situado
de forma tangente al elipsoide en el ecuador:
- PROYECCION TRANSVERSAL
MERCATOR (UTM)
- Toma como base la proyección Mercator, sin embargo la
posición del cilindro de proyección es transversal respecto del
eje de la tierra:
- Toma como base la proyección Mercator, sin embargo la
posición del cilindro de proyección es transversal respecto del
eje de la tierra:
- PROYECCION MERCATOR
- Husos y zonas
- Para resolver el problema de la deformación de la
proyección UTM a medida que nos alejamos del meridiano
de tangencia lo que se ha hecho es subdividir la superficie
terrestre en 60 husos iguales de 6 grados de longitud. Con
ello resultan 60 proyecciones iguales, pero cada una con su
respectivo meridiano central. Cada huso debe imaginarse
como un gajo de una naranja.
- Para resolver el problema de la deformación de la
proyección UTM a medida que nos alejamos del meridiano
de tangencia lo que se ha hecho es subdividir la superficie
terrestre en 60 husos iguales de 6 grados de longitud. Con
ello resultan 60 proyecciones iguales, pero cada una con su
respectivo meridiano central. Cada huso debe imaginarse
como un gajo de una naranja.
- La representación cartográfica del globo terrestre, ya sea
considerado esté como una esfera o una elipsoide, supone un
problema, ya que no existe modo alguno de representar toda la
superficie desarrollada sin deformarla e incluso de llegar a
representarla fielmente, ya que la superficie de una esfera no es
desarrollable en su conversión a un soporte papel
- Básicamente la localización geográfica de un punto se puede
realizar detallando uno de estos dos parámetros: -
Coordenadas geográficas en formato Longitud-Latitud. -
Coordenadas (x,y) UTM. Universal Transversa Mercator.
- Coordenadas Geográficas
