Circuito en paralelo

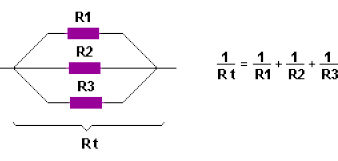

- RESISTENCIA EN PARALELO En un circuito en paralelo
las resistencias se colocan según se indica en el
siguiente gráfico, de esta manera la corriente eléctrica
llega a todas las resistencias a la vez, aunque la
intensidad de la corriente es mayor por el resistor de
menor valor. En este caso la resistencia total del
circuito la puedes obtener utilizando la ecuación que se
muestra en el grafico...
- NODO: Un nodo es un punto de conexión entre dos o más
ramas. Comúnmente un nodo es representado con un punto en
un circuito. Si un cortocircuito conecta a dos nodos, estos son
vistos como un solo nodo.
- MALLA: Una malla o lazo es cualquier trayectoria
cerrada en un circuito. Un lazo inicia en un nodo,
pasa por un conjunto de nodos y retorna al nodo
inicial sin pasar por ningún nodo más de una vez.
- MALLA: Una malla o lazo es cualquier trayectoria
cerrada en un circuito. Un lazo inicia en un nodo,
pasa por un conjunto de nodos y retorna al nodo
inicial sin pasar por ningún nodo más de una vez.
- Resistencias (resistores) en paralelo La
resistencia total equivalente de un circuito
de resistencias en paralelo (es igual al
recíproco de la suma de los inversos de las
resistencias individuales.
- Potencia eléctrica Potencia es la velocidad a la
que se consume la energía. Si la energía fuese un
líquido, la potencia sería los litros por segundo
que vierte el depósito que lo contiene. La
potencia se mide en joule por segundo (J/seg) y se
representa con la letra “P”.
- P=V^2/R
P=RI^2
- P=V^2/R
P=RI^2
- Circuito divisor de corriente Un divisor de
corriente es una configuración presente en
circuitos eléctricos que puede fragmentar la
corriente eléctrica de una fuente entre
diferentes impedancias conectadas en
paralelo. El divisor de corriente es usado
para satisfacer la Ley de tensiones de
Kirchhoff.
