MULTIPLEXORES Y DEMULTIPLEXORES
74HC, NXP
- DEMULTIPLEXORES
- Tienen una entrada de datos, una entrada de selección y
varios canales de salida. Números(binarios).
- DEMULTIPLEXORES DE UN BIT
- DE UNA ENTRADA DE SELECCIÓN:
- Tiene una entrada de datos y dos
salidas. Según el valor de la entrada
de selección, la entrada de datos se
sacará por la salida O0 o por la
salida O1.
- Tiene una entrada de datos y dos
salidas. Según el valor de la entrada
de selección, la entrada de datos se
sacará por la salida O0 o por la
salida O1.
- DE DOS ENTRADAS DE SELECCIÓN:
- Tiene dos entradas de
selección y 4 salidas.
- Tiene dos entradas de
selección y 4 salidas.
- VARIOS CANALES:
- Solo estará activa el que se haya
seleccionado.
- Solo estará activa el que se haya
seleccionado.
- CON CUALQUIER NÚMERO
DE ENTRADAS DE
SELECCIÓN:
- En el caso de que tenga tres
entradas de selección S2, S1 y S0 ésta
por tanto tendrá 8 salidas.
- En el caso de que tenga tres
entradas de selección S2, S1 y S0 ésta
por tanto tendrá 8 salidas.
- DE UNA ENTRADA DE SELECCIÓN:
- DEMULTIPLEXORES DE UN BIT
- Tienen una entrada de datos, una entrada de selección y
varios canales de salida. Números(binarios).

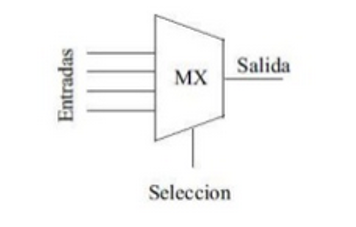

- MULTIPLEXORES
- Entran varios canales de datos, y solo uno de ellos será el que se
observará en la salida. Multiplexor que selecciona entre 4 canales de
datos.

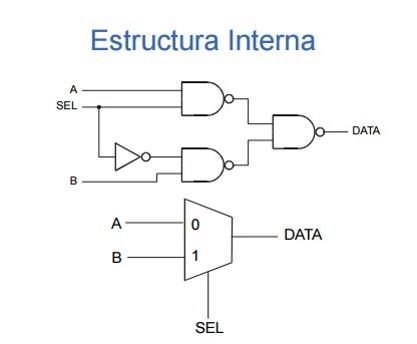

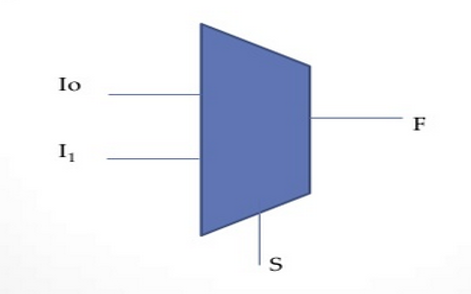

- MULTIPLEXOR DE UN BIT
- Solo tiene 1 entrada de selección(posición
S=O0 o S=1) , 2 entradas de datos(I0 e I1), y
una salida F(0 o 1).
- Solo tiene 1 entrada de selección(posición
S=O0 o S=1) , 2 entradas de datos(I0 e I1), y
una salida F(0 o 1).
- MULTIPLEXOR DE UN BIT
- Entran varios canales de datos, y solo uno de ellos será el que se
observará en la salida. Multiplexor que selecciona entre 4 canales de
datos.
