TAREA 3 - DIBUJO EN CAD ANALÍTICO
- Los formatos normalizados
- QUE ES
- En el dibujo técnico la rotulación normalizada permite indicar las medidas de las piezas en los planos,
las características de los materiales utilizados, los acabados y las especificaciones técnicas.
- CUALES SON :
- El formato del papel hace referencia al tamaño (largo y ancho). En el dibujo técnico estos
formatos están normalizados y son estándar con la Serie A. ... Cuanto mayor es el
número menor tamaño del papel. Por ejemplo: formato A0, A1, A2, A3, A4, etc.
- El formato del papel hace referencia al tamaño (largo y ancho). En el dibujo técnico estos
formatos están normalizados y son estándar con la Serie A. ... Cuanto mayor es el
número menor tamaño del papel. Por ejemplo: formato A0, A1, A2, A3, A4, etc.
- CUALES SON :
- QUE ES
- ¿Qué es y cuáles son los formatos normalizados y líneas normalizadas?
- Los formatos normalizados

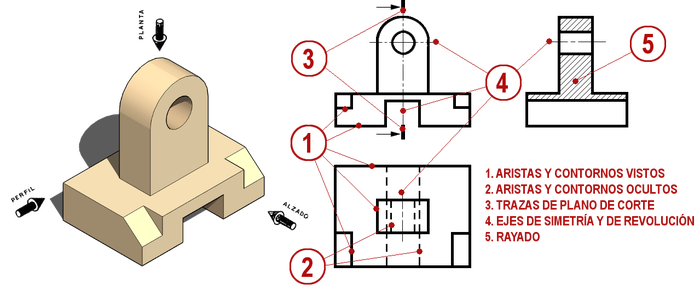

- líneas normalizadas
- QUE ES :
- Las líneas son usadas como símbolos y tienen diferentes significados según se dibujen como líneas continuas, a trazos, a trazo y
punto, ect, y según sus espesores. Se llama grupo de líneas al conjunto de las que lo forman.
- CUALES SON :
- 1)Aristas y contornos vistos. Se trata de un línea gruesa, la más gruesa de la serie, que se utiliza para marcar los contornos vistos y
las aristas vistas ///Aristas y contornos ocultos.///Trazas de plano de corte. ///Ejes de simetría y de revolución. ///Rayado.
- 1)Aristas y contornos vistos. Se trata de un línea gruesa, la más gruesa de la serie, que se utiliza para marcar los contornos vistos y
las aristas vistas ///Aristas y contornos ocultos.///Trazas de plano de corte. ///Ejes de simetría y de revolución. ///Rayado.
- CUALES SON :
- Las líneas son usadas como símbolos y tienen diferentes significados según se dibujen como líneas continuas, a trazos, a trazo y
punto, ect, y según sus espesores. Se llama grupo de líneas al conjunto de las que lo forman.
- QUE ES :
- líneas normalizadas
- Los formatos normalizados
- ¿Qué es y cuáles son las escalas normalizadas, cómo se construyen y cuáles son las
más comunes?

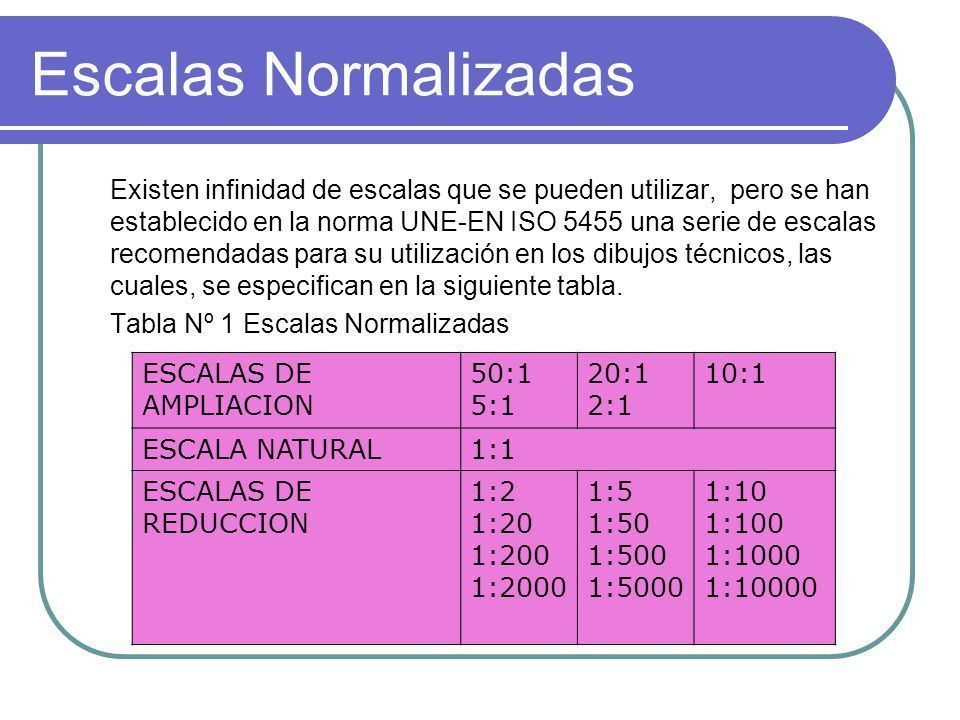

- ESCALAS NORMALIZADAS
- Escala normalizada, es la establecida por convencionalismos industriales o por organismos nacionales o internacionales con
capacidad para emitir normas industriales. Así se recomienda el uso de las siguientes escalas : – Escalas de ampliación 50/1, 20/1,
10/1, 5/1 y 2/1.
- CUALES SON :
- Las escalas pueden ser de tres tipos: - Escala de reducción: se reducen proporcionalmente todas las medidas. - Escala de ampliación:
se amplían proporcionalmente todas las medidas. - Escala natural: las medidas del dibujo son las mismas que en la realidad.
- Las escalas pueden ser de tres tipos: - Escala de reducción: se reducen proporcionalmente todas las medidas. - Escala de ampliación:
se amplían proporcionalmente todas las medidas. - Escala natural: las medidas del dibujo son las mismas que en la realidad.
- CUALES SON :
- ¿cómo se construyen?
- En la práctica habitual del dibujo, a la hora de trabajar con escalas, se utilizan los escalímetros.
Estas escalas son válidas igualmente para valores que resulten de multiplicarlas o dividirlas
por 10, así por ejemplo, la escala 1:300 es utilizable en planos a escala 1:30 ó 1:3000, etc.

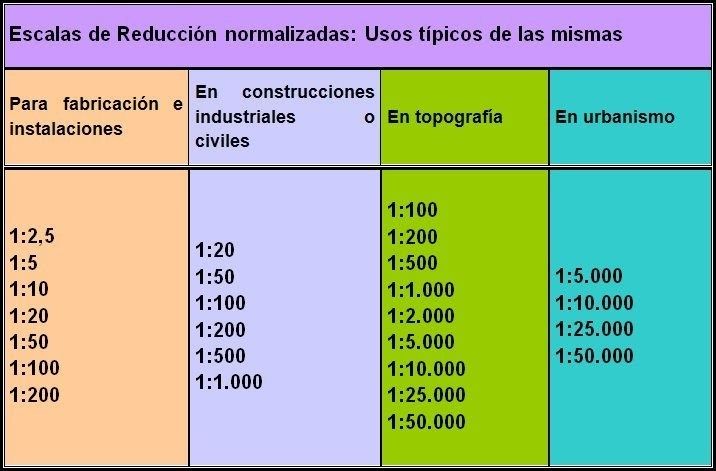

- ¿cuáles son las más comunes?
- Escala normalizada, es la establecida por convencionalismos industriales o por organismos nacionales o internacionales con
capacidad para emitir normas industriales. Así se recomienda el uso de las siguientes escalas : – Escalas de ampliación 50/1, 20/1,
10/1, 5/1 y 2/1.
- Escala normalizada, es la establecida por convencionalismos industriales o por organismos nacionales o internacionales con
capacidad para emitir normas industriales. Así se recomienda el uso de las siguientes escalas : – Escalas de ampliación 50/1, 20/1,
10/1, 5/1 y 2/1.
- En la práctica habitual del dibujo, a la hora de trabajar con escalas, se utilizan los escalímetros.
Estas escalas son válidas igualmente para valores que resulten de multiplicarlas o dividirlas
por 10, así por ejemplo, la escala 1:300 es utilizable en planos a escala 1:30 ó 1:3000, etc.
- Escala normalizada, es la establecida por convencionalismos industriales o por organismos nacionales o internacionales con
capacidad para emitir normas industriales. Así se recomienda el uso de las siguientes escalas : – Escalas de ampliación 50/1, 20/1,
10/1, 5/1 y 2/1.
- ESCALAS NORMALIZADAS

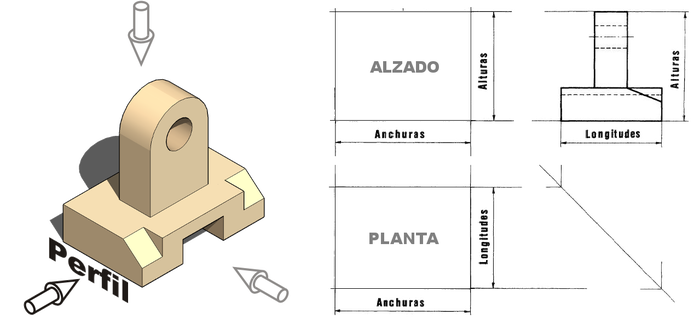

- ¿Cómo están distribuidas las vistas en un isométrico según las Normas ISO A e ISO E?, ¿cuáles son las
vistas fundamentales para describir un isométrico?, ¿que son y cómo se representan las vistas
especiales ?

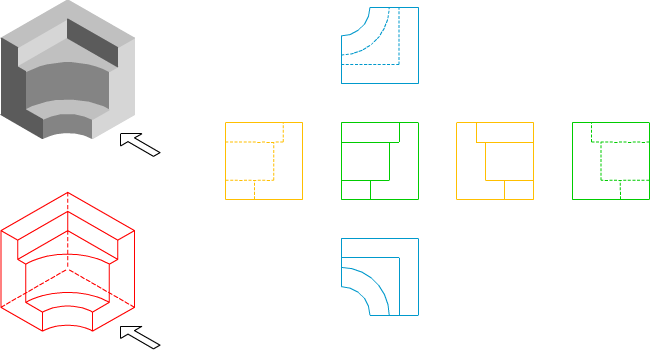

- Normas ISO A
- En el sistema europeo el objeto o pieza se sitúa entre los planos de
proyección y el observador, por tanto las proyecciones de dicha pieza
quedarán situadas en el plano de proyección de la siguiente manera:
- //EL ALZADO es la vista principal, las otras se disponen alrededor de él. //LAS PLANTAS se colocan
alineadas con el alzado verticalmente: Superior: se sitúa debajo del alzado. Inferior: se coloca sobre
el alzado. El resto de las vistas se sitúan alineadas con el alzado horizontalmente: //EL PERFIL
IZQUIERDO: se coloca a la derecha del alzado //EL PERFIL DERECHO: se sitúa a la izquierda del alzado
//EL ALZADO POSTERIOR: se coloca a la derecha del perfil izquierdo
- //EL ALZADO es la vista principal, las otras se disponen alrededor de él. //LAS PLANTAS se colocan
alineadas con el alzado verticalmente: Superior: se sitúa debajo del alzado. Inferior: se coloca sobre
el alzado. El resto de las vistas se sitúan alineadas con el alzado horizontalmente: //EL PERFIL
IZQUIERDO: se coloca a la derecha del alzado //EL PERFIL DERECHO: se sitúa a la izquierda del alzado
//EL ALZADO POSTERIOR: se coloca a la derecha del perfil izquierdo

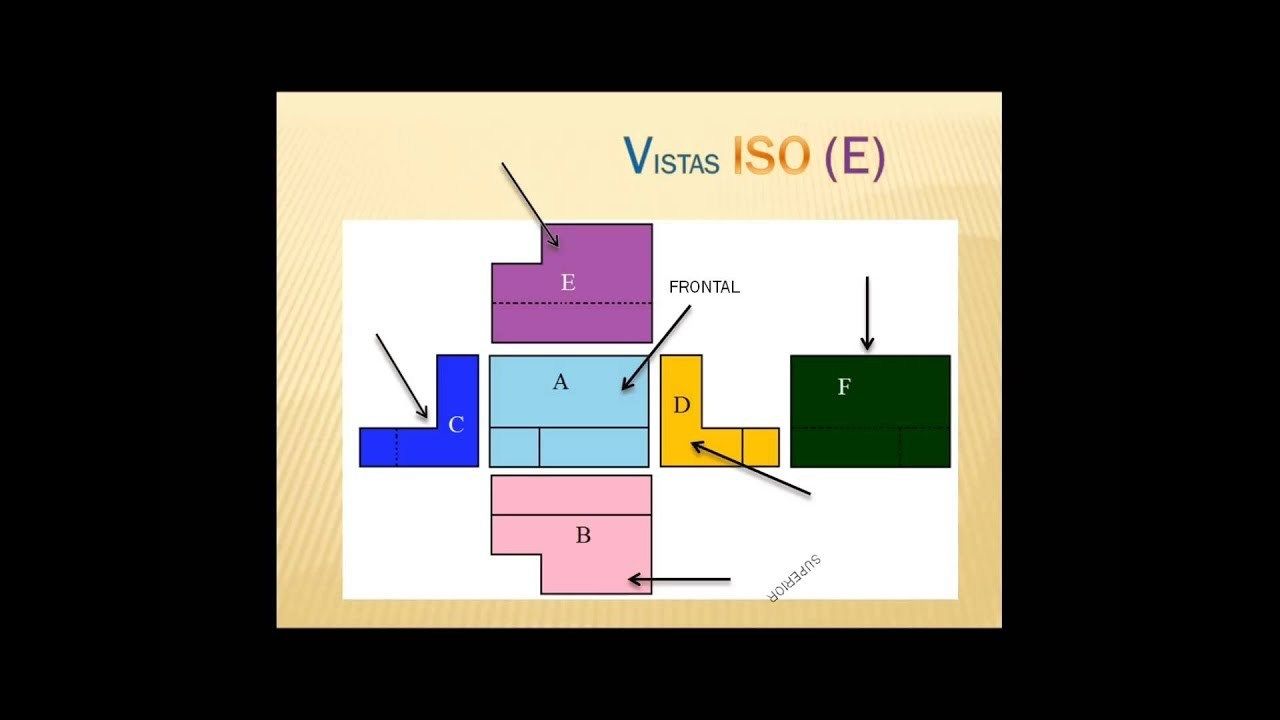

- Normas ISO E
- a) El alzado, la planta, la vista inferior y la vista
posterior, coincidiendo en anchuras. b) El alzado, la
vista lateral derecha, la vista lateral izquierda y la vista
posterior, coincidiendo en alturas
- a) El alzado, la planta, la vista inferior y la vista
posterior, coincidiendo en anchuras. b) El alzado, la
vista lateral derecha, la vista lateral izquierda y la vista
posterior, coincidiendo en alturas
- En el sistema europeo el objeto o pieza se sitúa entre los planos de
proyección y el observador, por tanto las proyecciones de dicha pieza
quedarán situadas en el plano de proyección de la siguiente manera:
- ¿cuáles son las vistas
fundamentales para
describir un isométrico?
- En el diseño y el dibujo técnico A estas vistas generalmente se les
denomina como: planta, elevación y perfil. Siendo planta la vista desde
arriba, (vista de pájaro); elevación, la vista frontal y perfil, la vista lateral.
- En el diseño y el dibujo técnico A estas vistas generalmente se les
denomina como: planta, elevación y perfil. Siendo planta la vista desde
arriba, (vista de pájaro); elevación, la vista frontal y perfil, la vista lateral.
- ¿que son y cómo se representan las vistas especiales
- Con el objeto de conseguir representaciones más claras y simplificadas, ahorrando a su vez tiempo
de ejecución, pueden realizarse una serie de representaciones especiales de las vistas de un objeto
- Entre las vistas especiales tenemos:
- Vistas parciales
- Si una pieza no queda representada en su totalidad
con una o dos vistas, y a falta de un detalle, no será
preciso realizar una segunda o tercera vista para dejar
representada la pieza. bastará con realizar una vista
del mencionado detalle desde la visual que más nos
convenga.
- Si una pieza no queda representada en su totalidad
con una o dos vistas, y a falta de un detalle, no será
preciso realizar una segunda o tercera vista para dejar
representada la pieza. bastará con realizar una vista
del mencionado detalle desde la visual que más nos
convenga.

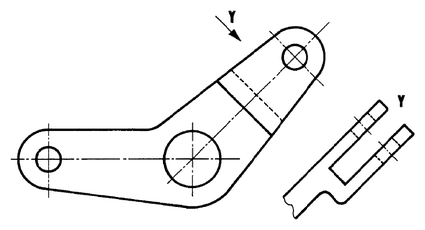

- Vistas locales
- En los elementos simétricos, podemos realizar una vista local en lugar de una vista completa, con la
condición de que la representación no sea ambigua. Las vistas locales debemos realizarlas según el
sistema de representación americano, cualquiera que sea el sistema elegido para la ejecución del
dibujo.
- En los elementos simétricos, podemos realizar una vista local en lugar de una vista completa, con la
condición de que la representación no sea ambigua. Las vistas locales debemos realizarlas según el
sistema de representación americano, cualquiera que sea el sistema elegido para la ejecución del
dibujo.

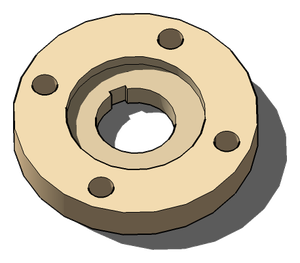

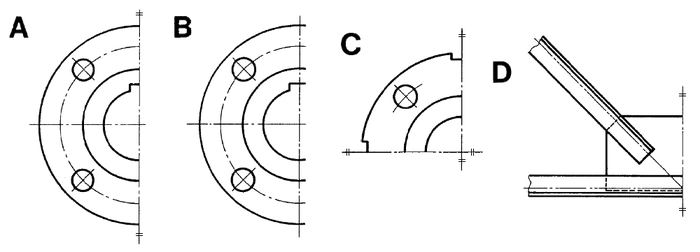

- Vistas de piezas simétricas
- La traza del plano de simetría que limita el contorno de la vista, se marca en cada uno de sus extremos con dos pequeños trazos finos
paralelos, perpendiculares al eje (figuras A, C y D). También se pueden prolongar las aristas de la pieza, ligeramente más allá de la traza
del eje de simetría, en cuyo caso, no se indicarán los trazos paralelos en los extremos del eje (figura B).
- La traza del plano de simetría que limita el contorno de la vista, se marca en cada uno de sus extremos con dos pequeños trazos finos
paralelos, perpendiculares al eje (figuras A, C y D). También se pueden prolongar las aristas de la pieza, ligeramente más allá de la traza
del eje de simetría, en cuyo caso, no se indicarán los trazos paralelos en los extremos del eje (figura B).

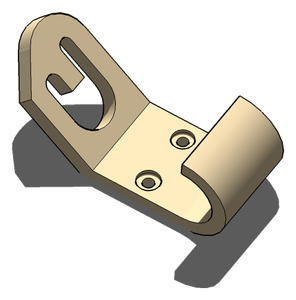

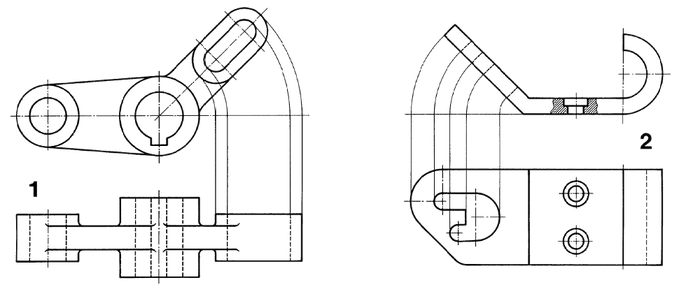

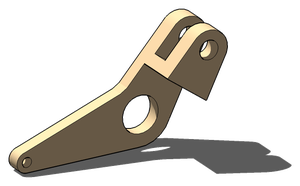

- Vistas alineadas
- pieza-946Cuando tengamos que dibujar piezas que contengan brazos, nervaduras, agujeros, huecos, etc, sobre planos oblicuos a los
de proyección, debemos mostrar dichos planos oblicuos alineados sobre una de las vistas.La verdadera forma de disposición la
veremos, en una de las vistas, principalmente en la vista de alzado. Para mayor claridad vemos unos ejemplos:
- pieza-946Cuando tengamos que dibujar piezas que contengan brazos, nervaduras, agujeros, huecos, etc, sobre planos oblicuos a los
de proyección, debemos mostrar dichos planos oblicuos alineados sobre una de las vistas.La verdadera forma de disposición la
veremos, en una de las vistas, principalmente en la vista de alzado. Para mayor claridad vemos unos ejemplos:

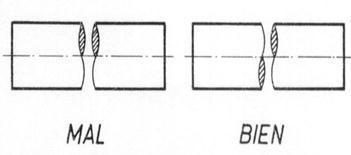

- Vistas interrumpidas
- Cuando tengamos que dibujar una pieza relativamente larga y de sección más o menos uniforme, a
una escala determinada posiblemente nos encontremos con problemas de espacio o quizás de
estética del propio dibujo.Las roturas las podemos indicar con diferentes tipos de líneas, unas las
trazaremos a mano alzada como las indicadas en las figuras 1 y 3, y otras serán trazadas con los
elementos propios del dibujo, como escuadras, cartabones…
- Cuando tengamos que dibujar una pieza relativamente larga y de sección más o menos uniforme, a
una escala determinada posiblemente nos encontremos con problemas de espacio o quizás de
estética del propio dibujo.Las roturas las podemos indicar con diferentes tipos de líneas, unas las
trazaremos a mano alzada como las indicadas en las figuras 1 y 3, y otras serán trazadas con los
elementos propios del dibujo, como escuadras, cartabones…

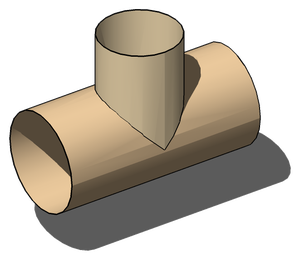

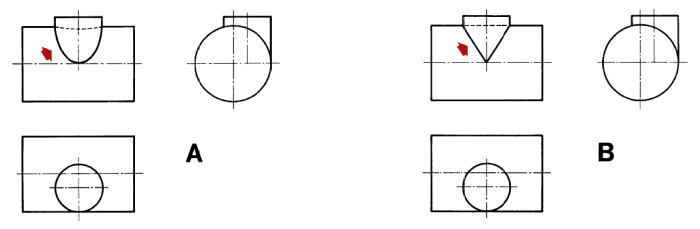

- Intersecciones ficticias
- No se tratan de vistas especiales, pero la gran cantidad de este tipo de intersecciones, hace que lo tengamos en cuenta en este
apartado.En la imagen de abajo (fig. A), podemos ver una intersección real de dos cilindro, mientras que en la figura B tenemos la
representación de la misma intersección, pero en su forma simplificada (intersección simplificada).
- No se tratan de vistas especiales, pero la gran cantidad de este tipo de intersecciones, hace que lo tengamos en cuenta en este
apartado.En la imagen de abajo (fig. A), podemos ver una intersección real de dos cilindro, mientras que en la figura B tenemos la
representación de la misma intersección, pero en su forma simplificada (intersección simplificada).
- Vistas parciales
- Entre las vistas especiales tenemos:
- Con el objeto de conseguir representaciones más claras y simplificadas, ahorrando a su vez tiempo
de ejecución, pueden realizarse una serie de representaciones especiales de las vistas de un objeto
- Normas ISO A
- ¿Que son los cortes, secciones y roturas?

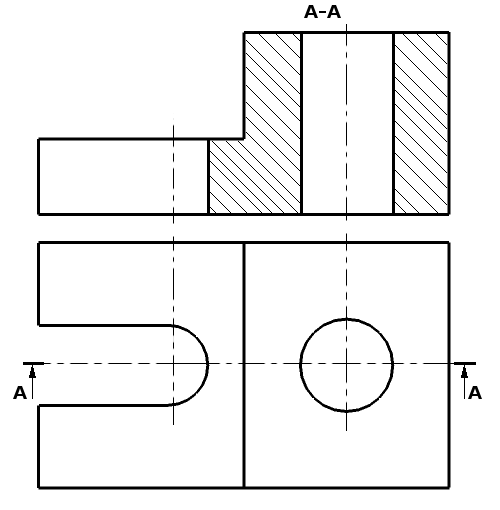

- CORTES
- Un corte es el artificio mediante el cual, en la representación de una pieza,
eliminamos parte de la misma, con objeto de clarificar y hacer más sencilla su
representación y acotación.
- Un corte es el artificio mediante el cual, en la representación de una pieza,
eliminamos parte de la misma, con objeto de clarificar y hacer más sencilla su
representación y acotación.
- SECCIONES
- Se denomina sección a la intersección del plano de corte con la pieza (la superficie indicada de
color rojo), como puede apreciarse cuando se representa una sección, a diferencia de un corte, no
se representa el resto de la pieza que queda detrás de la misma.
- Se denomina sección a la intersección del plano de corte con la pieza (la superficie indicada de
color rojo), como puede apreciarse cuando se representa una sección, a diferencia de un corte, no
se representa el resto de la pieza que queda detrás de la misma.
- ROTURAS
- Las roturas son artificios que nos permiten ahorrar espacio en la representación de piezas
normalmente uniformes, largas o de gran tamaño eliminando parte o partes de ella, permitiendo la
representación de una parte limitada de la pieza.
- Las roturas son artificios que nos permiten ahorrar espacio en la representación de piezas
normalmente uniformes, largas o de gran tamaño eliminando parte o partes de ella, permitiendo la
representación de una parte limitada de la pieza.
- CORTES
- JHON JAYDER BERNAL
CURSO:DIBUJO DE INGENIERIA
GRUPO:952 PERIODO:16_02
