CABLEADO ESTRUCTURADO

Description

ljkaskajskajs
Anderson Murillo
Mind Map by Anderson Murillo, updated more than 1 year ago
Anderson Murillo
Created by Anderson Murillo over 9 years ago
10
0
0

Resource summary

CABLEADO ESTRUCTURADO
  1. ES
    1. Sistema de cableado de telecomunicaciones, o infraestructura para edificios comerciales
      1. COMPONENTES BÁSICOS DE LA RED HORIZONTAL
        1. CABLE BACK BONE
          1. CROSS CONNECT HORIZONTAL
            1. CABLE HORIZONTAL
              1. UTP
                1. PAR TRENZADO NO BLINDADO
                  1. 4 PARES
                    1. CALIBRE 24
                      1. CONDUCTORES
                        1. SOLIDOS PARA CABLEADO BACKBONE
                          1. MULTIFILARES PARA PATCH CORD
                          2. TIPO DE CHAQUETA
                            1. LS0H
                              1. CMP
                                1. CMR
                            2. F/UTP
                              1. PANTALLA SOBRE PAR TRENZADO NO BLINDADO
                                1. TIENE TODAS LAS CARACTERÍSTICAS DEL UTP
                                  1. ADEMAS
                                    1. PANTALLA METALICA QUE CUBRE LOS 4 PARES
                                      1. CONDUCTOR LLAMADO HILO DE DRENADO
                                2. S/FTP
                                  1. BLINDADO SOBRE PAR TRENZADO APANTALLADO
                                    1. TIENE TODAS LAS CARACTERÍSTICAS DEL UTP
                                      1. ADEMAS
                                        1. PANTALLA METÁLICA QUE CUBRE CADA PAR DE FORMA INDIVIDUAL
                                          1. CUALIDADES
                                            1. BUEN DESEMPEÑO
                                              1. INMUNE AL RUIDO
                                    2. SALIDA AREA DE TRABAJO
                                      1. CONECTORES
                                        1. UTP
                                          1. INTERFAZ RJ45
                                            1. SOPORTA HASTA CAT 6
                                              1. HERRAMIENTA DE IMPACTO
                                              2. F/UTP
                                                1. INTERFAZ RJ45
                                                  1. SIN HERRAMIENTA DE IMPACTO
                                                    1. TERMINACION FACIL DEL BLINDAJE
                                                    2. S/FTP
                                                      1. INTERFAZ RJ Y NO RJ
                                                        1. SIN HERRAMIENTA DE IMPACTO
                                                      2. BLOQUES DE CONEXION
                                                        1. MULTIPLES SOLUCIONES DE MONTAJE
                                                          1. PONCHADO O CONEXIONES DE PLUG
                                                          2. PATCH CORDS
                                                      3. TIENEN
                                                        1. NORMAS
                                                          1. GENERADAS POR
                                                            1. REPRESENTANTES DE FABRICANTES
                                                              1. MIEMBROS DE LA INDUSTRIA
                                                              2. ESTANDARIZAN
                                                                1. DISEÑO DEL PRODUCTO
                                                                  1. DESEMPEÑO DEL SISTEMA
                                                                    1. PRACTICAS Y METODOS DE INSTALACION
                                                                    2. LAS MAS IMPORTANTES SON
                                                                      1. ANSI/TIA/EIA-568-C
                                                                        1. SOBRE
                                                                          1. CABLEADO EN EDIFICIOS COMERCIALES
                                                                        2. ISO/IEC 11801
                                                                          1. SOBRE
                                                                            1. CABLEADO GENERICO PARA PREDIOS DE CLIENTES
                                                                    3. DICTA
                                                                      1. DESEMPEÑO CABLEADO DE COBRE
                                                                        1. clasificacion
                                                                          1. CLASE C/CAT 3
                                                                            1. ESPECIFICADA HASTA 16MHz
                                                                            2. CLASE D/CAT 5E
                                                                              1. ESPECIFICADA HASTA 100MHz
                                                                              2. CLASE E CAT 6
                                                                                1. ESPECIFICADA HASTA 250MHz
                                                                                2. CLASE EA/CAT6A
                                                                                  1. ESPECIFICADA HASTA 500MHz
                                                                                  2. CLASE F/CAT7
                                                                                    1. ESPECIFICADA HASTA 600MHz
                                                                                    2. CLASE FA/CAT7A
                                                                                      1. ESPECIFICADA HASTA 1GHz
                                                                                3. INDICA
                                                                                  1. VELOCIDAD CABLEADO, ANCHO DE BANDA Y MEDIOS
                                                                                    1. APLICACION
                                                                                      1. 10BaseT
                                                                                        1. VELOCIDAD
                                                                                          1. 1OMb/S
                                                                                          2. FRECUENCIA
                                                                                            1. 10MHz
                                                                                            2. PARES
                                                                                              1. 2
                                                                                            3. 100BaseT
                                                                                              1. PARES
                                                                                                1. 2
                                                                                                2. VELOCIDAD
                                                                                                  1. 100Mb/S
                                                                                                  2. FRECUENCIA
                                                                                                    1. 31,25MHz
                                                                                                  3. 1000BaseT
                                                                                                    1. FRECUENCIA
                                                                                                      1. 62,5MHz
                                                                                                      2. VELOCIDAD
                                                                                                        1. 1Gb/S
                                                                                                        2. PARES
                                                                                                          1. 4
                                                                                                        3. 10GBaseT
                                                                                                          1. VELOCIDAD
                                                                                                            1. 10Gb/S
                                                                                                            2. PARES
                                                                                                              1. 4

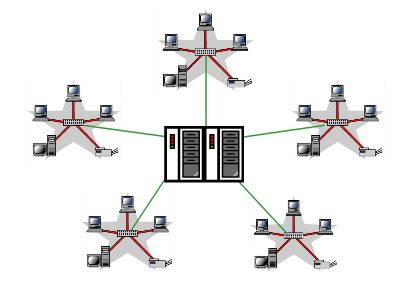

                                                                                                      3. TOPOLOGIA
                                                                                                        1. ESTRELLA
                                                                                                          1. PUEDE TENER VARIOS NIVELES JERÁRQUICOS
