Autotransformador
- Características
- Transformador en donde el
primario y secundario se
encuentran en un mismo
devanado
- Existe una conexión primario y
secundario
- No toda la potencia que pasa que pasa
del primario al secundario pasa a través
de los devanados
- Manejan mucha más potencia que un
transformador convencional.
- Resulta ser más pequeño y económico
que un transformador equivalente de dos
devanados
- Su impedancia interna es menor que la de
un transformador convencional
- Transformador en donde el
primario y secundario se
encuentran en un mismo
devanado
- modo de operación

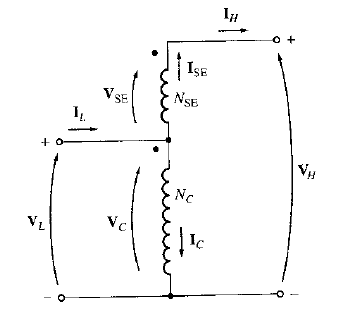

- elevador
- su diagrama es:
- El voltaje de entrada es el voltaje
común y el voltaje de salida es la
suma del devanado común y el
devanado en serie
- su diagrama es:

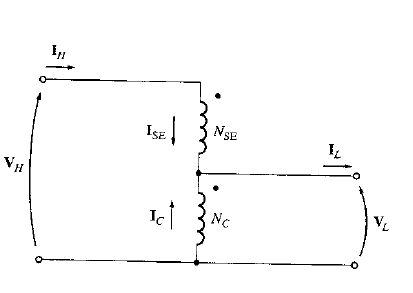

- reductor
- El voltaje de entrada es la suma de los
voltajes en los devanados en serie y en el
devanado en serie y en el devanado común.
El voltaje de salida es sólo el voltaje en el
devanado común.
- su diagrama es:
- El voltaje de entrada es la suma de los
voltajes en los devanados en serie y en el
devanado en serie y en el devanado común.
El voltaje de salida es sólo el voltaje en el
devanado común.
- elevador
- Relaciones de
- corrientes
- voltajes
- potencia
- corrientes
