DILATACION
- D. LINEAL:
- Es aquella en la
cual predomina la
variación en una
única dimensión,
o sea, en el ancho,
largo o altura del
cuerpo.
- Es aquella en la
cual predomina la
variación en una
única dimensión,
o sea, en el ancho,
largo o altura del
cuerpo.
- D. LINEAL:
- La dilatación lineal es
aquella en la cual
predomina la
variación en una
única dimensión, o
sea, en el ancho, largo
o altura del cuerpo.
- DILATACION LINEAL ES:
- Donde: L0 = longitud
inicial. L = longitud final.
ΔL = dilatación (DL > 0)
ó contracción (DL < 0)
Δθ = θ0 – θ (variación
de la temperatura)

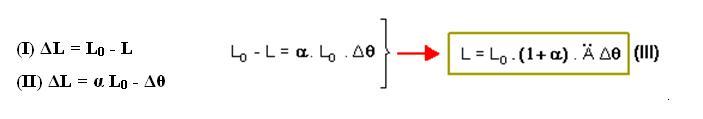

- α = es una
constante de
proporcionalidad
característica del
material que
constituye la barra,
denominada como
coeficiente de
dilatación térmica
lineal. De las
ecuaciones I y II
tendremos:

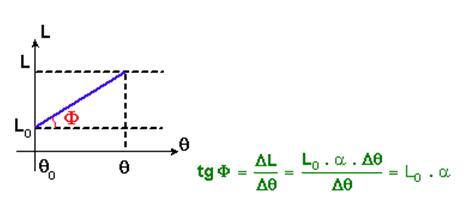

- La ecuación de la longitud
final L = L0 (1 + α . Δθ),
corresponde a una ecuación
de 1º grado y por tanto, su
gráfico será una recta
inclinada, donde: L = f (θ) ==>
L = L0 (1 + α . Δθ).
- La ecuación de la longitud
final L = L0 (1 + α . Δθ),
corresponde a una ecuación
de 1º grado y por tanto, su
gráfico será una recta
inclinada, donde: L = f (θ) ==>
L = L0 (1 + α . Δθ).
- α = es una
constante de
proporcionalidad
característica del
material que
constituye la barra,
denominada como
coeficiente de
dilatación térmica
lineal. De las
ecuaciones I y II
tendremos:
- Donde: L0 = longitud
inicial. L = longitud final.
ΔL = dilatación (DL > 0)
ó contracción (DL < 0)
Δθ = θ0 – θ (variación
de la temperatura)
- DILATACION LINEAL ES:
- La dilatación lineal es
aquella en la cual
predomina la
variación en una
única dimensión, o
sea, en el ancho, largo
o altura del cuerpo.
- D. SUPERFICIAL
- Es aquella en que predomina la
variación en dos dimensiones, o sea,
la variación del área del cuerpo

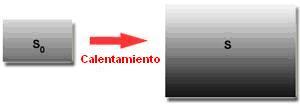

- Para estudiar este tipo de dilatación,
podemos imaginar una placa metálica de
área inicial S0 y temperatura inicial θ0. Si la
calentáramos hasta la temperatura final θ, su
área pasará a tener un valor final igual a S.

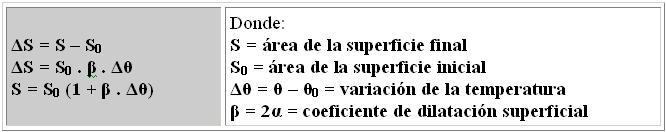

- La dilatación superficial ocurre de forma
análoga a la de la dilatación lineal; por tanto
podemos obtener las siguientes ecuaciones:
- La dilatación superficial ocurre de forma
análoga a la de la dilatación lineal; por tanto
podemos obtener las siguientes ecuaciones:
- Para estudiar este tipo de dilatación,
podemos imaginar una placa metálica de
área inicial S0 y temperatura inicial θ0. Si la
calentáramos hasta la temperatura final θ, su
área pasará a tener un valor final igual a S.
- Es aquella en que predomina la
variación en dos dimensiones, o sea,
la variación del área del cuerpo
- D. VOLUMETRICA
- Es aquella en que predomina la
variación en tres dimensiones, o
sea, la variación del volumen del
cuerpo.

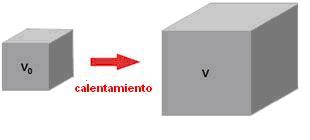

- Para estudiar este tipo de dilatación,
podemos imaginar un cubo metálico de
volumen inicial V0 y la temperatura inicial θ0.
Si lo calentamos hasta la temperatura final,
su volumen pasará a tener un valor final
igual a V.

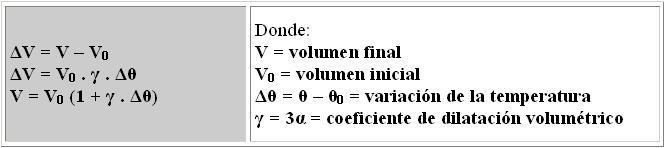

- La dilatación volumétrica ocurrió de forma análoga a
la de la dilatación lineal; por tanto podemos obtener
las siguientes ecuaciones:
- La dilatación volumétrica ocurrió de forma análoga a
la de la dilatación lineal; por tanto podemos obtener
las siguientes ecuaciones:
- Para estudiar este tipo de dilatación,
podemos imaginar un cubo metálico de
volumen inicial V0 y la temperatura inicial θ0.
Si lo calentamos hasta la temperatura final,
su volumen pasará a tener un valor final
igual a V.
- Es aquella en que predomina la
variación en tres dimensiones, o
sea, la variación del volumen del
cuerpo.
