COMPONENTES PRINCIPALES DE LAS TARJETAS MADRES

Annotations:

• Para más información: http://www.monografias.com/trabajos14/tarjeta-madre/tarjeta-madre.shtml  El Gran Libro del Hardware – Cap01.pdf

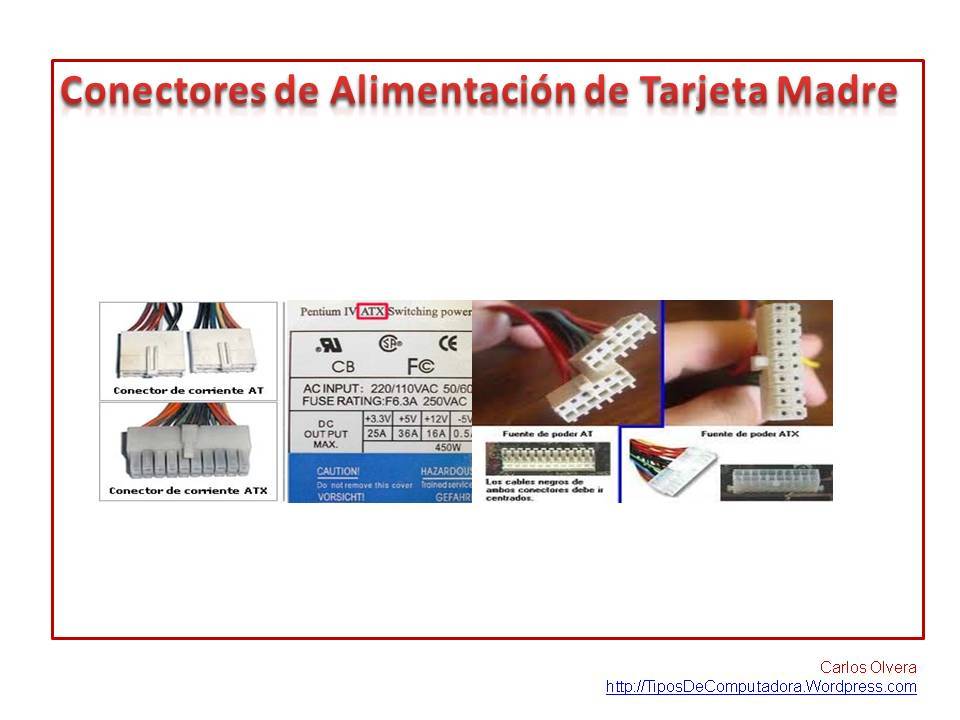

1. Fuente de Alimentación
   1. La Tarjeta Madre dispone de una Fuente de Alimentación, que toma las lineas y las distribuye a todos los componentes internos .
      1. Ademas en el centro del microprocesador hay transistores MOSFET y una serie de capacitores de gran tamaño e inductores, utilizados para filtrar la corriente y regularla con exactitud.

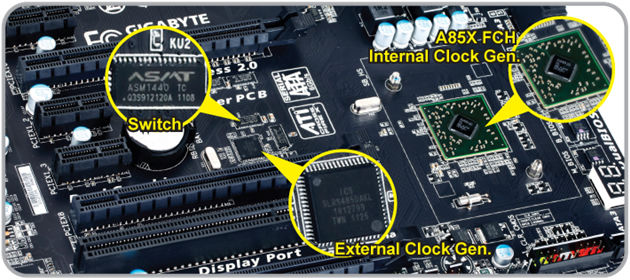

2. Generador de clock

   Annotations:

   • Las marcas de los generadores son: Realtek,Winbond e ICS. Con el generador las tarjetas madre incrementan la frecuencia del bus frontal y de la memoria
   1. Es un pequeño circuito que esta conectado a un pequeño cristal, que generan diferentes señales de reloj.
      1. Disponiendo de: entrada de clock y otras entradas para la configuración de la Salida.

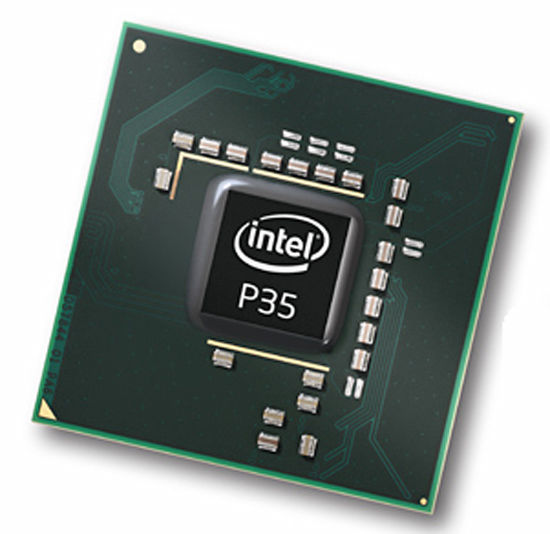

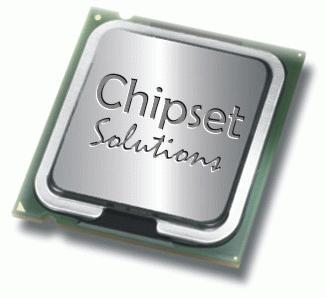

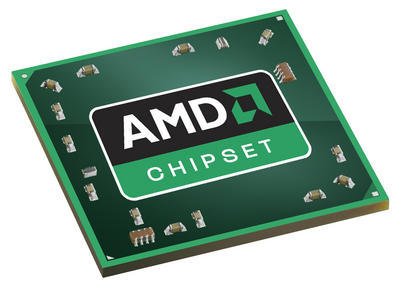

3. Chipset

   Annotations:

   • Es como el secretario del Procesador. Recibe los pedidos y del  manejo de trafico de datos, para entregarlos en tiempo y en forma.
   1. Conjunto de chips (el Puente Norte y el Puente Sur),encargados de administrar el fujo de información entre todos los dispositivos de la placa madre.
      1. Sus funciones son: Controladores AGP, PCI Express, PCI, puertos IDE y de disquetera, memoria, Puertos USB y Firewire y las funciones de sonido y red.

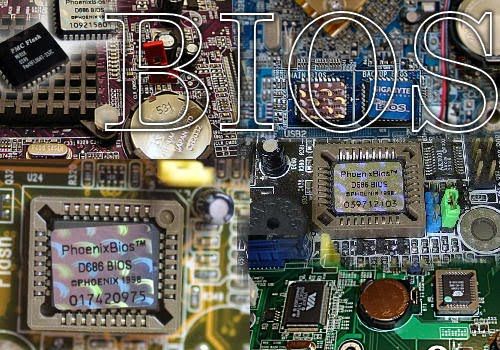

4. BIOS

   Annotations:

   • Es  el especifico de cada motherboard, que configura opciones del chipset como la memoria o velocidad del clock. Más información en:
   1. Software impreso que esta en forma rectangular o cuadrada, es el primer programa que accede el microprocesador o bien enciende el equipo.
   2. Permite una configuración dinamica de los parametros del generador clock y del regulador de tensión del procesador, memoria, el AGP y otros componentes.

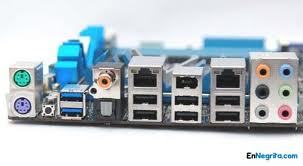

5. Puertos
   1. Existen los puertos en Serie y en Paralelo. Se utiliza un pequeño chip llamado Súper I/O(tiene una única entrada de clock), se encuentra conectado al Puente Sur del chipset accediendo lento hacia el procesador.

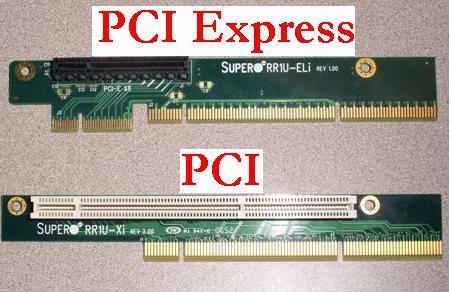

6. SLOTS de Expansión
   1. ISA
      1. Esta en desuso porque era muy sencillo para los procesadores avanzados.
   2. PCI
      1. Bus Local, cuya frecuencia de trabajo esta sincronizada con la del procesador.
   3. AGP
      1. Bus dedicado a las tarjetas de video. Esta conectado al Puente Norte, para facilitar el acceso al procesador y a la memoria RAM.
   4. PCI EXPRESS
      1. Transferencia de datos en serie. Simplifica el diseño de las motherboards . Se conectan al puente Norte o Sur.

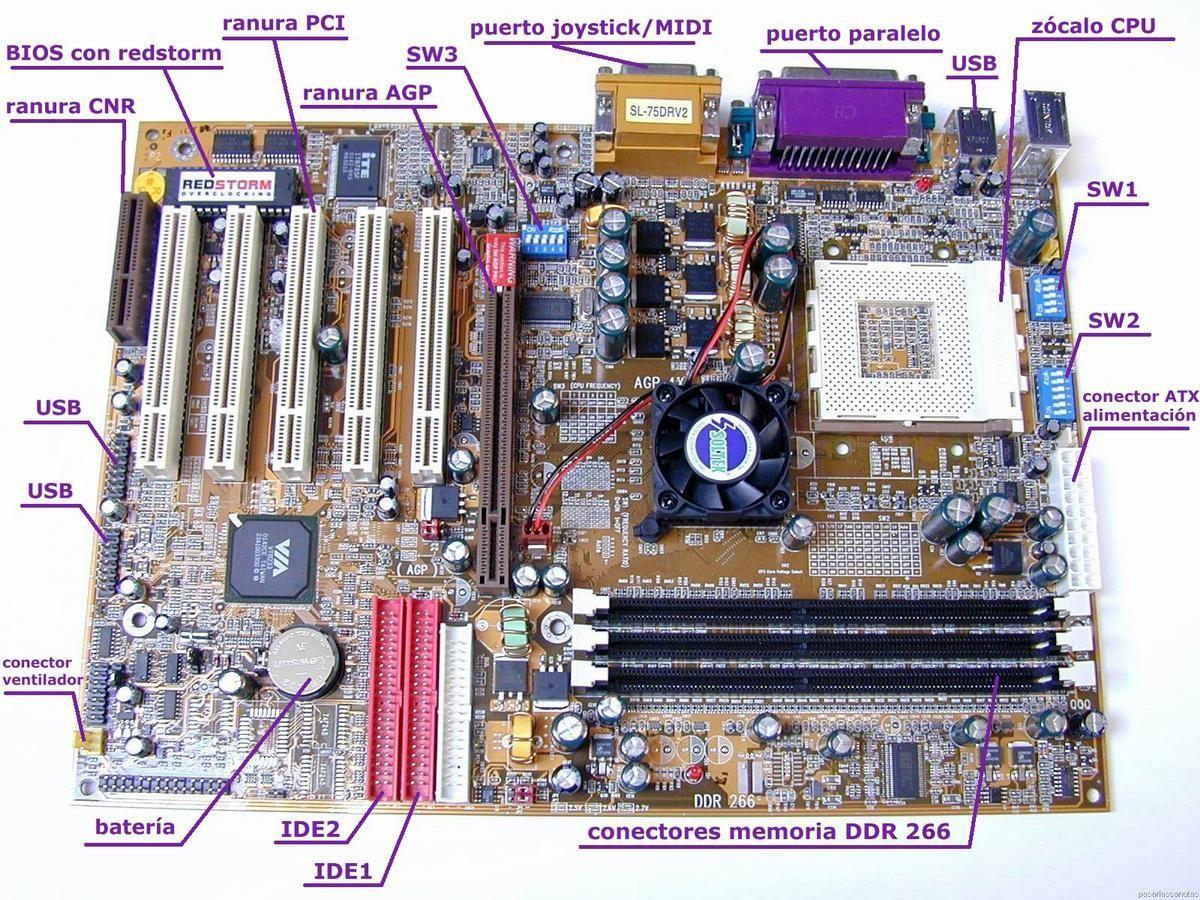

7. TARJETA MADRE(MOTHERBOARD)
