MATERIALES DE CONSTRUCCIÓN
- PROPIEDADES Y CLASIFICACIÓN DE LOS
MATERIALES DE CONSTRUCCIÓN
- Materiales Compuestos
- Formados por aglomerantes, y materiales áridos
para unir materiales de construcción

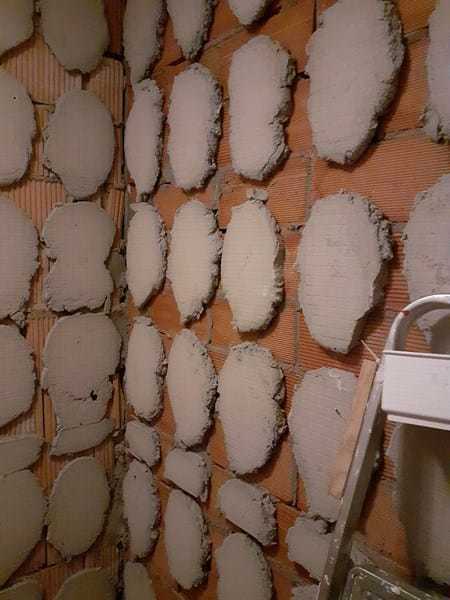

- Mortero
- Resistente a la intemperie, mezclando en
proporciones adecuadas de arena, agua y un
aglutinante (cemento, cal o yeso)
- Colocar azulejos en paredes
- Colocar azulejos en paredes
- Resistente a la intemperie, mezclando en
proporciones adecuadas de arena, agua y un
aglutinante (cemento, cal o yeso)

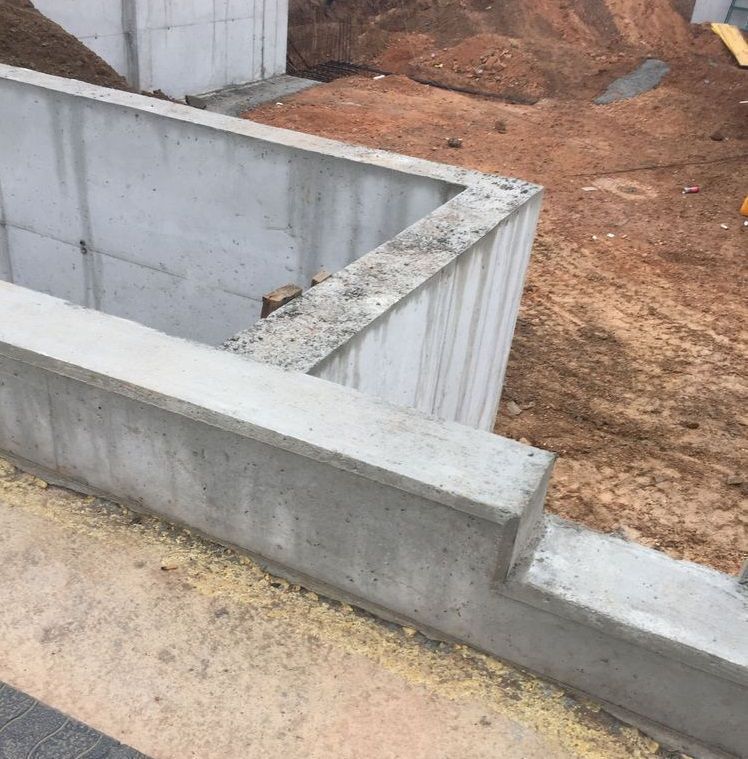

- Hormigón
- Formado por arena, grava, un aglomerante
(cemento pórtland) y agua
- Muros o Cimientos
- Muros o Cimientos
- Formado por arena, grava, un aglomerante
(cemento pórtland) y agua
- Mortero
- Formados por aglomerantes, y materiales áridos
para unir materiales de construcción
- Cerámicos
- Se obtienen a partir de arcilla, feldespato y arena. Se moldean en
frío y reversa por acción de la temperatura mediante cocción
- Cerámica porosa
- Arcilla cocida, impermeables,
porque no se vitrifican
- Tipos
- Arcilla cocida
- Color rojo, grano grueso y
se puede esmaltar para que
sea impermeable
- Cocción 800 ºC
- Ladrillos
- Ladrillos
- Cocción 800 ºC
- Color rojo, grano grueso y
se puede esmaltar para que
sea impermeable
- Loza
- Color blanquecino, de grano
fino y se esmalta para
impearmeabilizala
- Cocción 1000 ºC
- Vajillas
- Vajillas
- Cocción 1000 ºC
- Color blanquecino, de grano
fino y se esmalta para
impearmeabilizala
- Refractarios
- Soportan temperaturas muy
elevadas, y se enfría
lentamente para evitar
fracturas
- Cocción 1400 ºC
- Ladrillos para chimeneas
- Ladrillos para chimeneas
- Cocción 1400 ºC
- Soportan temperaturas muy
elevadas, y se enfría
lentamente para evitar
fracturas
- Arcilla cocida
- Tipos
- Arcilla cocida, impermeables,
porque no se vitrifican
- Cerámica compacta
- Materiales impermeables a altas temperaturas
para conseguir vitrificación
- Tipos
- Gres
- Duro impermeable y resistente
a los ácidos y al desgaste, se
obtiene a partir de arcilla con
óxidos metálicos.
- Cocción 1300 ºC
- Azulejos
- Azulejos
- Cocción 1300 ºC
- Duro impermeable y resistente
a los ácidos y al desgaste, se
obtiene a partir de arcilla con
óxidos metálicos.
- Porcelana
- Color blanco, dura, frágil, impermeable
y sonido metálico. Se obtiene a partir
de arcillas muy puras
- Cocción 1800 ºC
- Vajillas de cocina
- Vajillas de cocina
- Cocción 1800 ºC
- Color blanco, dura, frágil, impermeable
y sonido metálico. Se obtiene a partir
de arcillas muy puras
- Gres
- Tipos
- Materiales impermeables a altas temperaturas
para conseguir vitrificación
- Fabricación
- 1. Amasado
- 2. Molienda
- 3. Moldeado
- 4. Secado
- 5. Cocción
- 5. Cocción
- 4. Secado
- 3. Moldeado
- 2. Molienda
- 1. Amasado
- Cerámica porosa
- Se obtienen a partir de arcilla, feldespato y arena. Se moldean en
frío y reversa por acción de la temperatura mediante cocción
- Pétreos y
Cerámicos
- Naturales
- Están formados por agregados de partículas de minerales que se obtienen a
partir de las rocas
- Tipos
- Granito
- Origen magmático, formado por
cuarzo, feldespato y mica
- Tiene gran dureza y es muy resistente
- Encimeras de cocina
- Encimeras de cocina
- Tiene gran dureza y es muy resistente
- Origen magmático, formado por
cuarzo, feldespato y mica
- Caliza
- Roca de color ocre, formada
por carbonato cálcico
- Tiene dureza media, fáciles de labrar y
pulir , permeables y se alteran
fácilmente.
- Fabricación de cemento
- Fabricación de cemento
- Tiene dureza media, fáciles de labrar y
pulir , permeables y se alteran
fácilmente.
- Roca de color ocre, formada
por carbonato cálcico
- Mármol
- Variedad cristalina y compacta de caliza
metamórfica
- Tiene duerza intermedia,
puede pulirse hasta tener
gran brillo.
- Suelos o encimeras
- Suelos o encimeras
- Tiene duerza intermedia,
puede pulirse hasta tener
gran brillo.
- Variedad cristalina y compacta de caliza
metamórfica
- Pizarra
- Roca metamórfica densa, negro azulado o negro
grisaceo
- Tienen poca dureza, son blandas impermeables y
soportan bien altas temperaturas
- Construcción de
tejados
- Construcción de
tejados
- Tienen poca dureza, son blandas impermeables y
soportan bien altas temperaturas
- Roca metamórfica densa, negro azulado o negro
grisaceo
- Áridos
- Fragmentos pequeños de roca como la grava y
la arena
- Dureza, grosor y color son variables, ya
que depende del tipo de roca
- Asfalto
- Asfalto
- Dureza, grosor y color son variables, ya
que depende del tipo de roca
- Fragmentos pequeños de roca como la grava y
la arena
- Granito
- Tipos
- Están formados por agregados de partículas de minerales que se obtienen a
partir de las rocas
- Artificiales
- Materiales aglomerantes, materiales petreos artificiales que al
mezclarse con agua forman pasta que puede adherirse a otros
materiales y se endurece para unirlos entre sí.
- Tipos

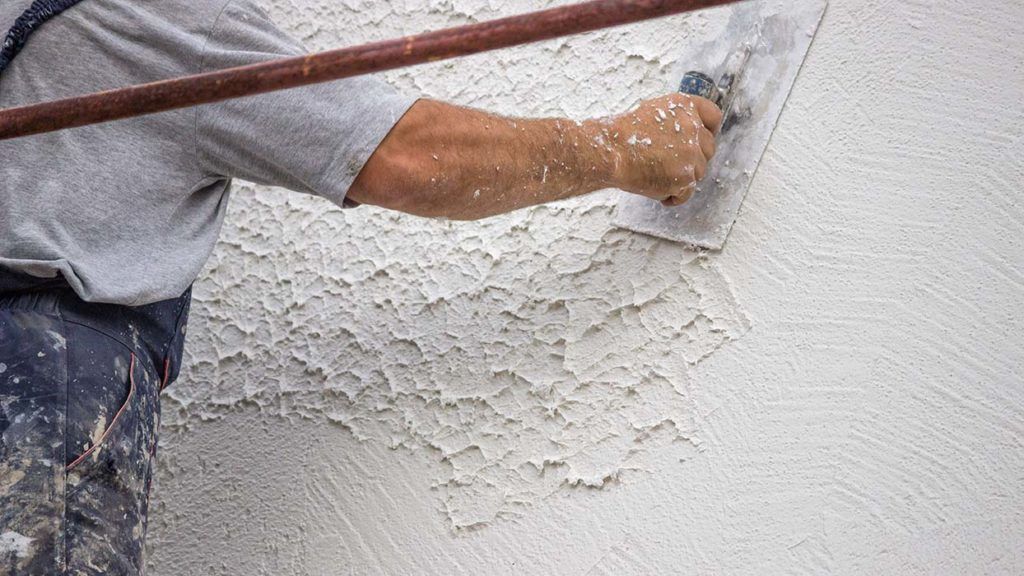

- Yeso
- Se obtiene por deshidratación total,
la piedra de yeso, y tiene gran
velocidad de fraguado
- Es blanco, buen aislante tanto acústico
y térmico, pero en ambientes
húmedos se disuelve
- Paredes interiores
- Paredes interiores
- Es blanco, buen aislante tanto acústico
y térmico, pero en ambientes
húmedos se disuelve
- Se obtiene por deshidratación total,
la piedra de yeso, y tiene gran
velocidad de fraguado
- Cemento
- Es una mezcla triturada de
caliza y arcilla
- Conserva resistencia y
estabilidad incluso bajo el agua

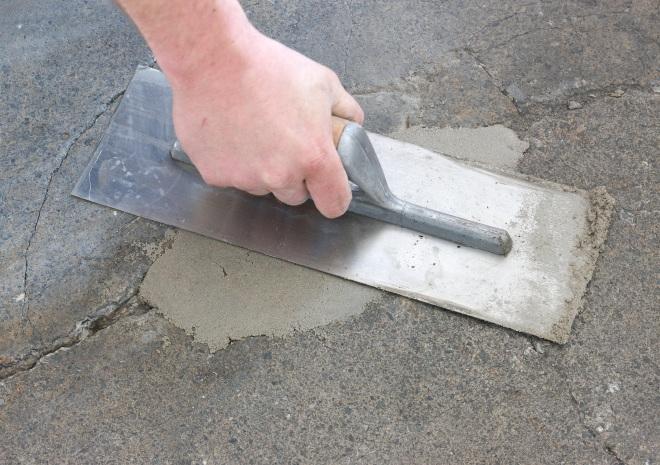

- Sellar grietas
- Sellar grietas
- Conserva resistencia y
estabilidad incluso bajo el agua
- Es una mezcla triturada de
caliza y arcilla
- Cal
- Cocción de rocas calizas
trituradas, cal hidratada se
consigue con agua
- La cal endurece incluso bajo
el agua

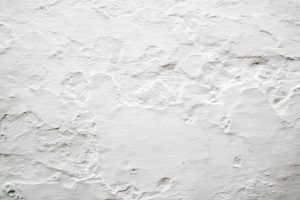

- Pintar paredes
- Pintar paredes
- La cal endurece incluso bajo
el agua
- Cocción de rocas calizas
trituradas, cal hidratada se
consigue con agua
- Yeso
- Tipos
- Materiales aglomerantes, materiales petreos artificiales que al
mezclarse con agua forman pasta que puede adherirse a otros
materiales y se endurece para unirlos entre sí.
- Naturales
- Vidrios
- Material sólido, duro (no se raya), fragil, transparente, o translúcido, se
obtiene por fusión a elevada tempertura de arena de sílice, carbonato de
sodio y piedra caliza.
- Tipos
- Vidrio plano
- Ventanas
- Ventanas
- Vidrio prensado
- Gran dureza y resistencia
- Vidrieras artísticas
- Vidrieras artísticas
- Gran dureza y resistencia
- Fibra de vidrio
- Elaboran tejidos y fieltros
- Fibra óptica
- Fibra óptica
- Elaboran tejidos y fieltros
- Vidrios de seguridad
- Acristalados de puertas
- Acristalados de puertas
- Vidrio plano
- Fabricación del vidrio plano por flotación
- Se mezclan materias
primas
- Las materias primas se funden a en una cuba a
1300º C
- El vidrio fundido flota sobre el
estaño formando una lámina
uniforme
- Al enfriarse forma una lámina dura de vidrio
plana que se corta posteriormente
- Al enfriarse forma una lámina dura de vidrio
plana que se corta posteriormente
- El vidrio fundido flota sobre el
estaño formando una lámina
uniforme
- Las materias primas se funden a en una cuba a
1300º C
- Se mezclan materias
primas
- Tipos
- Material sólido, duro (no se raya), fragil, transparente, o translúcido, se
obtiene por fusión a elevada tempertura de arena de sílice, carbonato de
sodio y piedra caliza.
- Materiales Compuestos
- Los materiales de construcción en materias primas o productos manufacturados
que se emplean en la construcción de edificios u obras de ingeniería.
- PROPIEDADES
- Las propiedades más importantes de los materiales de construcción son-,
- Densidad
- Es la relación entre masa y volumen, materiales
tienen densidad media
- Es la relación entre masa y volumen, materiales
tienen densidad media
- Resistencia a la flexión
- Esta fuerza aparece cuando un material esta apoyado en sus
extremos y una fuerza le somete en el centro.
- Esta fuerza aparece cuando un material esta apoyado en sus
extremos y una fuerza le somete en el centro.
- Resistencia a la compresión
- Se produce cuando aparecen fuerzas que hacen que el
material se comprima, materiales pétreos y cerámicos
tienen gran resistencia de compresión.
- Se produce cuando aparecen fuerzas que hacen que el
material se comprima, materiales pétreos y cerámicos
tienen gran resistencia de compresión.
- Resistencia a la tracción
- Aparece cuando se aplican fuerzas a un material que
tienden a estirar el obejto, los metales son muy
resistentes a la tracción
- Aparece cuando se aplican fuerzas a un material que
tienden a estirar el obejto, los metales son muy
resistentes a la tracción
- Densidad
- Las propiedades más importantes de los materiales de construcción son-,
- NUEVOS MATERIALES DE CONSTRUCCIÓN
- ejemplos;
- Cemento ecológico
- Es una fuente significativa de emisiones de CO2 a la
atmósfera, por eso se empezó a crear un cemento ecológico
menos contaminante.
- Es una fuente significativa de emisiones de CO2 a la
atmósfera, por eso se empezó a crear un cemento ecológico
menos contaminante.
- Pavimento descontaminante
- Han fabricado un hormigón especial que devora la
contaminación del aire y reduce un 25%/45% el nivel de
óxidos de nitrógeno a la atmósfera.
- Han fabricado un hormigón especial que devora la
contaminación del aire y reduce un 25%/45% el nivel de
óxidos de nitrógeno a la atmósfera.
- Nanomateriales
- Se pueden aplicar a la construcción, para reforzar el acero y el
hormigón, matar bacterias en paredes de hospitales,fabricar
ventanas inteligentes, etc.
- Se pueden aplicar a la construcción, para reforzar el acero y el
hormigón, matar bacterias en paredes de hospitales,fabricar
ventanas inteligentes, etc.
- Grafeno
- Pintura de grafeno, absorbe luz
solar y produce electricidad
gracias a esta.
- Pintura de grafeno, absorbe luz
solar y produce electricidad
gracias a esta.
- Cemento ecológico
- ejemplos;
