UNIDAD 1.DIBUJO NORMALIZADO

ESCALAS – NTC 1580.
1. Escala.
2.  Escala natural.
  1. 1:1
3. Escala de reducción.
  1. 1:X
4. Escala de ampliación.
  1. X:1

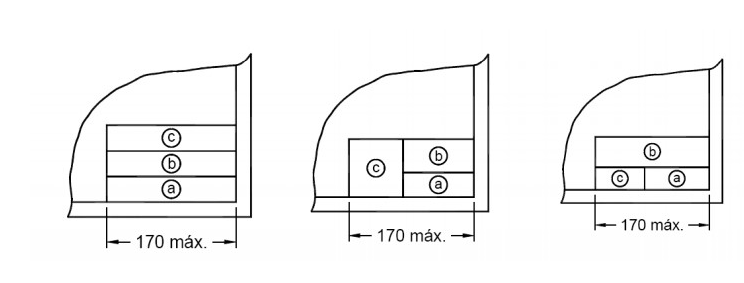

ROTULADO – NTC 1914.
1. Zona de identificación.
2. Zonas de información adicional
  1. Ítems indicativos
  2. Ítems técnicos
  3. Ítems administrativos
TERMINOLOGÍA DE DIBUJO.
1. NTC 1594
  1. La presente norma define, los términos,la nomenclatura , y los diferentes tipos de dibujo que existen
    1. TÉRMINOS.
    2. NOMENCLATURA.
    3. TIPOS DE DIBUJO.
2. NTC 1912
FORMATOS DE PAPEL NORMALIZADO
1. NTC1687

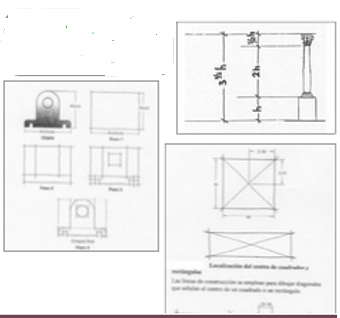

  1. Vistas NTC 1594, caras de una figura.
2. DISEÑO Y DIBUJO DE LA INGENIERÍA PÁG. 35-39 CAP.3
3. NTC1001
  1. DESIGNACIÓN A0, A1, B0,B1
  2. Designa la dimensión de los papeles.
  3. Serie principal A (A0)
ELABORACIÓN DE CROQUIZACIÓN TRAZADO A MANO ALZADA
1. CROQUIZACIÓN.
  1. Tipo de dibujo tecnico,realizado a mano alzada.
2. PROPORCIÓN DE UN CROQUIS.
  1. El croquis debe ser proporcionado para una idea general del volumen de la pieza.
3. EJECUCIÓN DE UN CROQUIS.
  1. Papel, lápiz y borrador.Elementos básicos para la relización del croquis

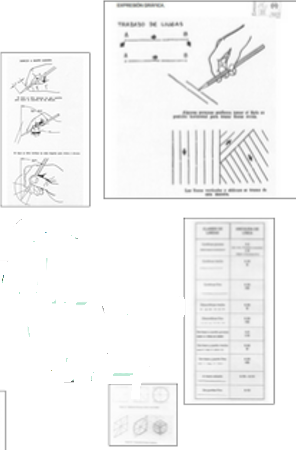

    1. TRAZADOS.
    2. LINEAS.
    3. CÍRCULOS Y ARCOS.
SINTENSIS UNIDAD 1.LIBRO DE JENSEN
1. LIBRO DE JENSEN
  1. MATERIAL PARA DIBUJO,ARCHIVO, ALMACENAMIENTO Y REPRODUCCIÓN
    1. MEDIOS Y FORMATOS PARA DIBUJO
      1. FORMATOS PARA DIBUJO
        Sistema de división de zona.
        Marcas en la imagen.
        cuadro par titulo.
        lista material de objetos.
        cuadro para número auxiiliar
        tabla de modificaciones o revisión.
      2. A4,A3,A2,A1,A0
    2. Archivo y almacenamiento.
      1. sistemas de archivo en micro filmes.
  2. HABILIDADES BÁSICAS PARA DIBUJO
    1. BOSQUEJO
      1. Bidimensional Tridimensional Isometrico
      2. Oblicuo Bosquejo en perspectiva.
