DIBUJO NORMALIZADO

Formatos NTC1001
1. Formatos y dimensiones de papel
Escalas NTC1580
1. Natural Ampliación Reducción
Terminología NTC1594
1. Dibulo Técnico
  1. Representación gráfica, precisa y dimensionada
2. Dibujo Lineal
  1. Expresión Gráfica puede ser a mano alzada instrumental
3. Descriptiva
  1. Estudio de cuerpos en el espacio por medio de proyecciones sobre planos
4. Perpectiva
  1. Representación tridimensional sobre una superficie plana
5. Boceto
  1. Primera representación gráfica de una idea
6. Esquema
  1. representacón grafica con los detalles mas importantes
7. croquis
  1. Representación gráfica definitiva
8. Gráfica
  1. Representación de un diagrama y relación entre 2 o mas magnitudes
9. Montea o dibujo de tamaño natural
  1. Representación exacta d eun carácter geométrico en trazo fino
Formato y plegado de los dibujos NTC1687
1. Formato: Tamaño de un papel Plegado: proceso de doblar
Rotulado de planos NTC1914
1. identificación, administración y comprensión de planos técnicos y dibujos a fines
Dibujo y Diseño en Ingeniería
1. Medios y Formatos para Dibujo
  1. material en que se hace el dibujo

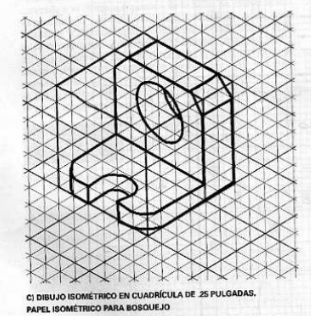

2. Bosquejos Isométricos
  1. -construir un marco, un bloque para cada detalle, agregar los detalles, remarcar líneas
3. Bosquejo
  1. forma sencilla para expresar ideas papel isométrico, tridimensional, bidimensional, oblicuo, perspectiva
