EFECTOS FISIOLOGICOS DE LA
CORRIENTE ELECTRICA EN EL
CUERPO HUMANO
- INTRODUCCIÓN
- En la antigûedad los accidentes eléctricos ocurrían por causas naturales
- Actualmente la tecnológia ha avanzado tanto, que el uso de la electricidad ha sido
utilizada para todo tipo de cosas, pero de tal forma que ha causado muchos
accidentes aumentado en comparación, y constituyendo un factor esencial en la
muerte de personas o provocando trastornos graves en el organismo, tales como
quemaduras y afecciones al sistema respiratorio , etc
- Actualmente la tecnológia ha avanzado tanto, que el uso de la electricidad ha sido
utilizada para todo tipo de cosas, pero de tal forma que ha causado muchos
accidentes aumentado en comparación, y constituyendo un factor esencial en la
muerte de personas o provocando trastornos graves en el organismo, tales como
quemaduras y afecciones al sistema respiratorio , etc
- En la antigûedad los accidentes eléctricos ocurrían por causas naturales
- LEYES FÍSICAS Y CONCEPTOS DE CIRCUITOS
- En nuestro cuerpo se
cumplen las mismas leyes
físicas de los circuitos
eléctricos
- Ley de Ohm: En una resistencia al paso de la corriente eléctrica,
sometida a una diferencia de potencial, la intensidad de la
corriente eléctrica es directamente proporcional a la tensión e
inversamente al valor de la resistencia
- Ley de Watt: La potencia eléctrica, es el trabajo
producido por una resistencia debida a la
circulación por ella de una corriente eléctrica, esta
potencia es directamente proporcional a la tensión
y a la intensidad de la corriente
- Ley de Joule: Cuando una corriente circula a través de
una resistencia esta se calienta y disipa una energía que
es directamente proporcional a la potencia eléctrica y al
tiempo que permanece la circulación de la corriente
- Ley de Ohm: En una resistencia al paso de la corriente eléctrica,
sometida a una diferencia de potencial, la intensidad de la
corriente eléctrica es directamente proporcional a la tensión e
inversamente al valor de la resistencia
- En nuestro cuerpo se
cumplen las mismas leyes
físicas de los circuitos
eléctricos
- RESISTENCIA DEL CUERPO HUMANO
- Es normalmente elevada, dependiendo del estado en que se
encuentre la piel. Para una piel seca y a una tensión de 100
voltios se tiene una resistencia de 3000 Ohmios, mientras que
para la misma tensión y una piel mojada la resistencia será de
800 Ohmios, para una piel húmeda, a una tensión de 100
voltios se tendrá una resistencia de 1750 Omhios, y para el
mismo estado de la piel y una tensión de 200 voltios, se
tendrá una resistencia de 1400 Omhios
- Habiendo también otros factores tales como:
Del estado anímico de la persona: mal estado
de ánimo = Resistencia baja De si la persona
esta bajo el efecto del alcohol: Alcohol =
Resistencia baja De si la persona esta
enguayabada: Guayabo = Resistencia baja
- Habiendo también otros factores tales como:
Del estado anímico de la persona: mal estado
de ánimo = Resistencia baja De si la persona
esta bajo el efecto del alcohol: Alcohol =
Resistencia baja De si la persona esta
enguayabada: Guayabo = Resistencia baja
- RECORRIDO DE LA CORRIENTE
- El paso de la corriente eléctrica
por el cuerpo humano, puede
ocasionar desde lesiones físicas
hasta la muerte.
- El paso de la corriente eléctrica
por el cuerpo humano, puede
ocasionar desde lesiones físicas
hasta la muerte.
- Es normalmente elevada, dependiendo del estado en que se
encuentre la piel. Para una piel seca y a una tensión de 100
voltios se tiene una resistencia de 3000 Ohmios, mientras que
para la misma tensión y una piel mojada la resistencia será de
800 Ohmios, para una piel húmeda, a una tensión de 100
voltios se tendrá una resistencia de 1750 Omhios, y para el
mismo estado de la piel y una tensión de 200 voltios, se
tendrá una resistencia de 1400 Omhios
- EFECTOS

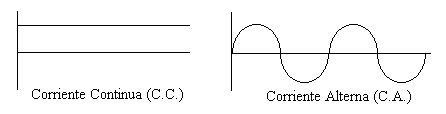

- Según el tipo de corriente: continúa o alterna

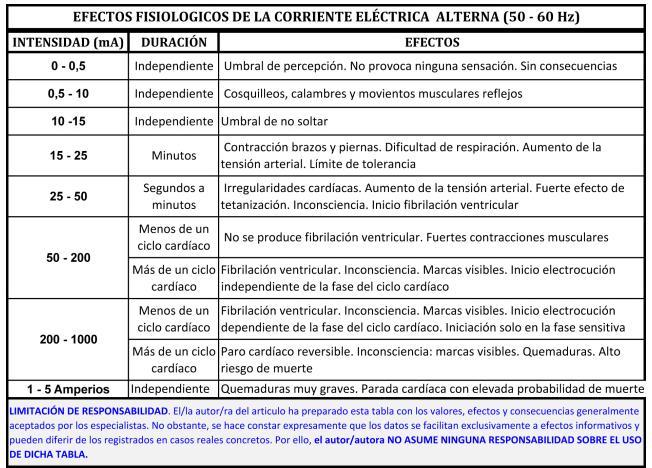

- Según la intensidad y el tiempo
- En general, cuanto mayor es la intensidad
y/o el tiempo en que circula corriente por
nuestro cuerpo, más graves son las
consecuencias
Annotations:
- imagen tomada de internet: https://losmundosdebrana.wordpress.com/2014/11/25/efectos-de-la-corriente-electrica-en-el-cuerpo-humano-ii-la-edad-de-la-gran-potencia/
- En general, cuanto mayor es la intensidad
y/o el tiempo en que circula corriente por
nuestro cuerpo, más graves son las
consecuencias
- Según la intensidad y el tiempo
- Según la tensión y la resistencia
- La tensión (voltaje) no es peligrosa en sí misma, pero, de acuerdo
con la ley de Ohm, ocasiona el paso de una corriente cuyos
efectos ya se han descrito y cuya magnitud depende, además, de
la resistencia.
- La tensión (voltaje) no es peligrosa en sí misma, pero, de acuerdo
con la ley de Ohm, ocasiona el paso de una corriente cuyos
efectos ya se han descrito y cuya magnitud depende, además, de
la resistencia.
- FISÍCOS DE INMEDIATO
- Según el tiempo de exposición y la dirección de
paso de la corriente eléctrica para una misma
intensidad pueden producirse lesiones graves,
tales como: asfixia, fibrilación ventricular,
quemaduras, lesiones secundarias a consecuencia
del choque eléctrico, tales como caídas de altura,
golpes, etc., cuya aparición tiene lugar
dependiendo de los valores
- PARO CARDÍACO
- Se produce cuando la corriente pasa por el
corazón y su efecto en el organismo se
traduce en un paro circulatorio por parada
cardíaca.
- QUEMADURAS
- Internas o externas por el paso de la
intensidad de corriente a través del cuerpo
por Efecto Joule o por la proximidad al arco
eléctrico. Se producen zonas de necrosis
(tejidos muertos), y las quemaduras pueden
llegar a alcanzar órganos vecinos profundos,
músculos, nervios e inclusos a los huesos.
- Internas o externas por el paso de la
intensidad de corriente a través del cuerpo
por Efecto Joule o por la proximidad al arco
eléctrico. Se producen zonas de necrosis
(tejidos muertos), y las quemaduras pueden
llegar a alcanzar órganos vecinos profundos,
músculos, nervios e inclusos a los huesos.
- Se produce cuando la corriente pasa por el
corazón y su efecto en el organismo se
traduce en un paro circulatorio por parada
cardíaca.
- ASFIXIA
- Se produce cuando la corriente eléctrica atraviesa el tórax.
el choque eléctrico tetaniza el diafragma torácico y como
consecuencia de ello los pulmones no tienen capacidad para
aceptar aire ni para expulsarlo. Este efecto se produce a
partir de 25-30 mA.
- Se produce cuando la corriente eléctrica atraviesa el tórax.
el choque eléctrico tetaniza el diafragma torácico y como
consecuencia de ello los pulmones no tienen capacidad para
aceptar aire ni para expulsarlo. Este efecto se produce a
partir de 25-30 mA.
- TETANIZACIÒN
- Consiste en la anulación de la capacidad de reacción
muscular que impide la separación voluntaria del
punto de contacto (los músculos de las manos y los
brazos se contraen sin poder relajarse). Normalmente
este efecto se produce cuando se superan los 10 mA.
- Consiste en la anulación de la capacidad de reacción
muscular que impide la separación voluntaria del
punto de contacto (los músculos de las manos y los
brazos se contraen sin poder relajarse). Normalmente
este efecto se produce cuando se superan los 10 mA.
- FIBRILACIÓN MÚSCULAR
- Se produce cuando la corriente pasa por el
corazón y su efecto en el organismo se
traduce en un paro circulatorio por rotura
del ritmo cardíaco.
- Se produce cuando la corriente pasa por el
corazón y su efecto en el organismo se
traduce en un paro circulatorio por rotura
del ritmo cardíaco.
- LESIONES PERMANENTES
- Producidas por destrucción de la parte afectada del sistema nervioso
(parálisis, contracturas permanentes
- Producidas por destrucción de la parte afectada del sistema nervioso
(parálisis, contracturas permanentes
- PARO CARDÍACO
- Según el tiempo de exposición y la dirección de
paso de la corriente eléctrica para una misma
intensidad pueden producirse lesiones graves,
tales como: asfixia, fibrilación ventricular,
quemaduras, lesiones secundarias a consecuencia
del choque eléctrico, tales como caídas de altura,
golpes, etc., cuya aparición tiene lugar
dependiendo de los valores
- FÍSICOS NO INMEDIATOS
- Se manifiestan pasado un cierto tiempo después del accidente. Los más habituales son:
- MANIFESTACIONES RENALES
- Los riñones pueden quedar bloqueados como consecuencia de las
quemaduras debido a que se ven obligados a eliminar la gran cantidad de
mioglobina y hemoglobina que les invade después de abandonar los
músculos afectados, así como las sustancias tóxicas que resultan de la
descomposición de los tejidos destruidos por las quemaduras.
- Los riñones pueden quedar bloqueados como consecuencia de las
quemaduras debido a que se ven obligados a eliminar la gran cantidad de
mioglobina y hemoglobina que les invade después de abandonar los
músculos afectados, así como las sustancias tóxicas que resultan de la
descomposición de los tejidos destruidos por las quemaduras.
- TRASTORNOS CARDIOVASCULARES
- La descarga eléctrica es susceptible de provocar pérdida del ritmo
cardíaco y de la conducción aurículo- ventricular e intraventricular,
manifestaciones de insuficiencias coronarias agudas que pueden llegar
hasta el infarto de miocardio, además de trastornos únicamente
subjetivos como taquicardias, sensaciones vertiginosas, cefaleas
rebeldes, etc
- La descarga eléctrica es susceptible de provocar pérdida del ritmo
cardíaco y de la conducción aurículo- ventricular e intraventricular,
manifestaciones de insuficiencias coronarias agudas que pueden llegar
hasta el infarto de miocardio, además de trastornos únicamente
subjetivos como taquicardias, sensaciones vertiginosas, cefaleas
rebeldes, etc
- TRASTORNOS NERVIOSOS
- La víctima de un choque eléctrico sufre frecuentemente trastornos nerviosos relacionados con pequeñas
hemorragias fruto de la desintegración de la sustancia nerviosa ya sea central o medular. Normalmente el choque
eléctrico no hace más que poner de manifiesto un estado patológico anterior. Por otra parte, es muy frecuente
también la aparición de neurosis de tipo funcional más o menos graves, pudiendo ser transitorias o permanentes
- La víctima de un choque eléctrico sufre frecuentemente trastornos nerviosos relacionados con pequeñas
hemorragias fruto de la desintegración de la sustancia nerviosa ya sea central o medular. Normalmente el choque
eléctrico no hace más que poner de manifiesto un estado patológico anterior. Por otra parte, es muy frecuente
también la aparición de neurosis de tipo funcional más o menos graves, pudiendo ser transitorias o permanentes
- TRASTORNOS SENSORIALES, OCULARES Y AUDITIVOS
- Los trastornos oculares observados a
continuación de la descarga eléctrica son
debidos a los efectos luminosos y caloríficos del
arco eléctrico producido. En la mayoría de los
casos se traducen en manifestaciones
inflamatorias del fondo y segmento anterior del
ojo. Los trastornos auditivos comprobados
pueden llegar hasta la sordera total y se deben
generalmente a un traumatismo craneal, a una
quemadura grave de alguna parte del cráneo o a
trastornos nerviosos
- Los trastornos oculares observados a
continuación de la descarga eléctrica son
debidos a los efectos luminosos y caloríficos del
arco eléctrico producido. En la mayoría de los
casos se traducen en manifestaciones
inflamatorias del fondo y segmento anterior del
ojo. Los trastornos auditivos comprobados
pueden llegar hasta la sordera total y se deben
generalmente a un traumatismo craneal, a una
quemadura grave de alguna parte del cráneo o a
trastornos nerviosos
- MANIFESTACIONES RENALES
- Se manifiestan pasado un cierto tiempo después del accidente. Los más habituales son:
- Según el tipo de corriente: continúa o alterna

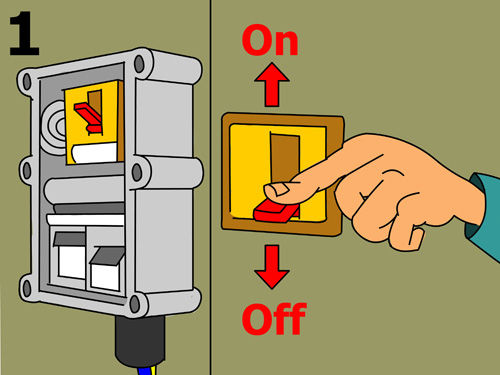

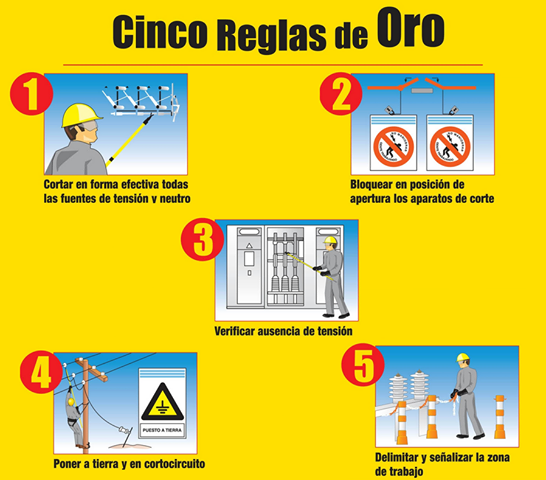

- PREVENCIÓN
- -Sensibilizar a las personas acerca de los riesgos
eléctricos. - Tener conocimiento básicos a la hora
de hacer manipulaciones. - Cada persona tiene
que velar por su propia seguridad. - Evaluar
siempre los riesgos antes de realizar un trabajo. -
Aumentar la resistencia eléctrica colocando
tablas, tapetes, etc entre la fuente y la persona.
-Usar herramientas de buena calidad. -Tener una
protección adecuada.
- -Sensibilizar a las personas acerca de los riesgos
eléctricos. - Tener conocimiento básicos a la hora
de hacer manipulaciones. - Cada persona tiene
que velar por su propia seguridad. - Evaluar
siempre los riesgos antes de realizar un trabajo. -
Aumentar la resistencia eléctrica colocando
tablas, tapetes, etc entre la fuente y la persona.
-Usar herramientas de buena calidad. -Tener una
protección adecuada.
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
