Gerador, Receptor e Resistor
- ELEMENTOS

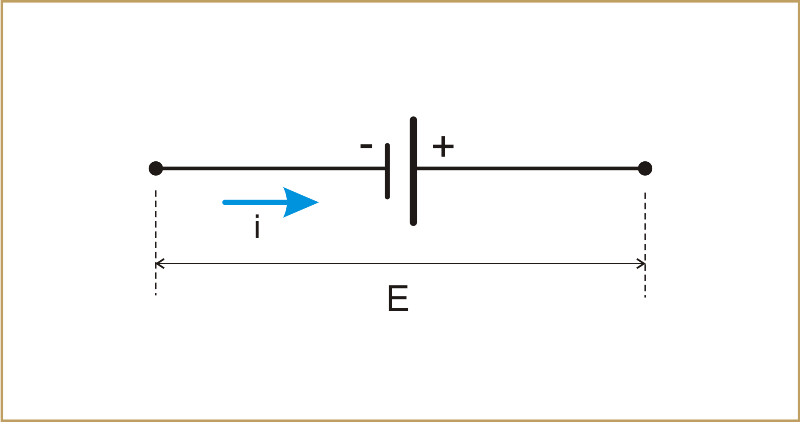

- GERADOR
- dispositivos que
transformam
qualquer energia em
energia elétrica

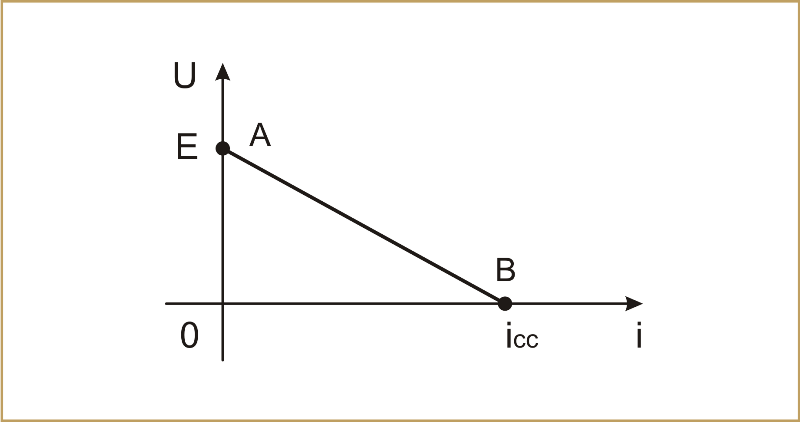

- Equação do Gerador: V = E – r.i
- Potência Elétrica: V.i
= E.i - r.i²
- Pot. ùtil: V.i
- Pot. total: E.i
- Pot. dissipada: r.i²
- .Pot, máxima: E²/4.r
- Pot. ùtil: V.i
- Corrente de
curto-circuito:
icc = E/r
- Rendimento do gerador:
n = V/E
- Exemplos: Usinas
hidroelétricas,
pilhas, etc.
- f.e.m.: E = W/Q
- Potência Elétrica: V.i
= E.i - r.i²
- Tipos de geradores:
mecânicos, químicos,
luminosos e
térmicos.
- Equação do Gerador: V = E – r.i
- dispositivos que
transformam
qualquer energia em
energia elétrica
- RESISTOR
- dispositivos que
transformam
energia elétrica em
energia térmica
- Associação de
resistores:
- Associação de
resistores:

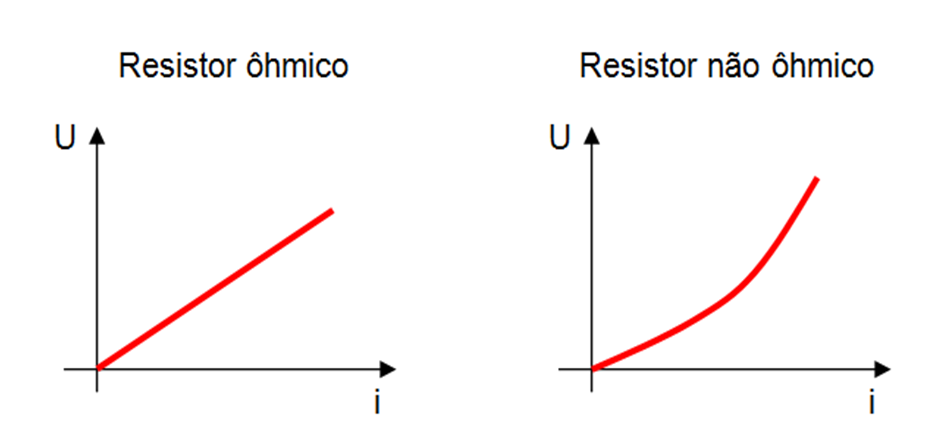

- 1ª Lei de Ohm:
V = R.i
- 2ª Lei de Ohm:
R = P.L/A
- 2ª Lei de Ohm:
R = P.L/A
- Exemplo:
filamento de
lâmpada
incandescente.
- dispositivos que
transformam
energia elétrica em
energia térmica

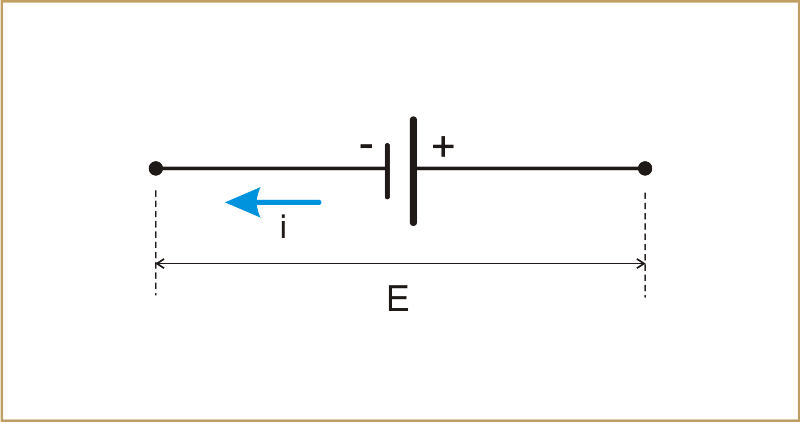

- RECEPTOR
- dispositivos que
transformam energia
elétrica em outro tipo
de energia que não
seja térmica

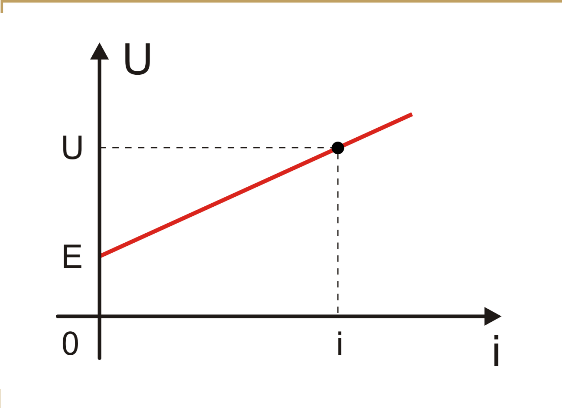

- Equação do Receptor: V = E' + r'.i
- Potência Elétrica:
V.i = E'.i - r'.i²
- Pot. ùtil: V.i
- Pot. total: E.i
- Pot. dissipada: r.i²
- Pot. ùtil: V.i
- Rendimento do
receptor: n = E'/V
- Motor
bloqueado:
ib = V/r'
- f.c.e.m.: E' = W/Q
- Potência Elétrica:
V.i = E'.i - r'.i²
- Exemplo: um
motor
elétrico
- Equação do Receptor: V = E' + r'.i
- dispositivos que
transformam energia
elétrica em outro tipo
de energia que não
seja térmica
- GERADOR
- Capacitores
- Os capacitores são largamente utilizados em circuitos
eletroeletrônicos, geralmente com a função de se estabilizar a
tensão no circuito, também são aplicados na eletrônica de
potência onde grandes capacitores trabalham para sustentar a
tensão, ao se chavear a tensão pelos Tiristores e IGBTS.
- Os capacitores são dispositivos elétricos responsáveis por
armazenar uma determinada quantidade de carga elétrica
presente em um circuito elétrico
- Os capacitores são dispositivos elétricos responsáveis por
armazenar uma determinada quantidade de carga elétrica
presente em um circuito elétrico
- Os capacitores são largamente utilizados em circuitos
eletroeletrônicos, geralmente com a função de se estabilizar a
tensão no circuito, também são aplicados na eletrônica de
potência onde grandes capacitores trabalham para sustentar a
tensão, ao se chavear a tensão pelos Tiristores e IGBTS.
